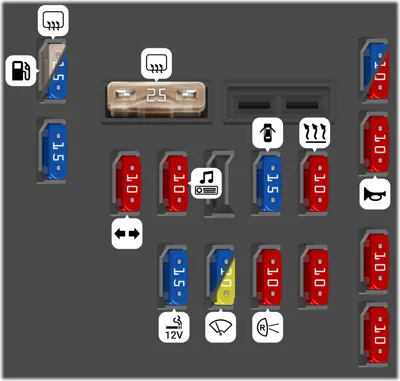

Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luces direccionales | |
| 2 | 10A | Radio | |
| 4 | 15A | Cerraduras eléctricas de las puertas | |
| 5 | 10A | Calefacción | |
| 6 | 15A | Encendedor de cigarrillos | |
| 7 | 15A | Limpiaparabrisas y lavaparabrisas | |
| 7 | 20A | Limpiaparabrisas y lavaparabrisas | |
| 8 | 10A | Luces de reversa | |
| 9 | 10A | Medidor | |
| 10 | 15A | Luces de freno | |
| 10 | 10A | Luces de freno | |
| 11 | 10A | Bocina | |
| 12 | 10A | Control de ventanas eléctricas | |
| 13 | 10A | Transmisión automática | |
| 14 | 25A | Desempañador de la ventana trasera | |
| 14 | 15A | Bomba de combustible | |
| 15 | 15A | Techo corredizo | |
| 16 | 25A | Desempañador de la ventana trasera |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventilador del calentador | ||
| - | Faros | ||
| - | Luces antiniebla | ||
| - | ECU | ||
| - | Batería | ||
| 1 | 10A | Luz de techo | |
| 2 | 10A | Luz alta del faro | |
| 3 | 15A | Luces antiniebla | |
| 3 | 10A | Luces antiniebla | |
| 4 | 10A | Luces traseras | |
| 5 | 10A | Luces de advertencia de peligro | |
| 6 | 30A | Ventilador del calentador | |
| 7 | 30A | Aire acondicionado | |
| 8 | 40A | Fusible (+B) | |
| 9 | 40A | Interruptor de encendido | |
| 10 | 30A | Control de ventanas eléctricas | |
| 11 | 30A | Faros | |
| 12 | 20A | Control del motor | |
| 13 | 100A | Alternador | |
| 14 | 25A | Motor del ventilador del condensador | |
| 15 | 10A | Compresor del aire acondicionado |
