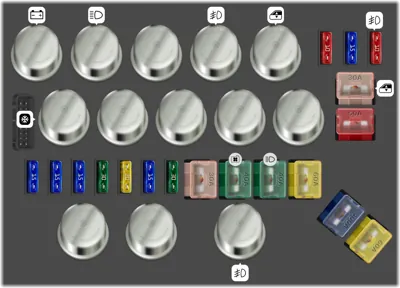

Caja de fusibles en el compartimento del motor

N°	A	Descripción
-		Relé del alternador
-		Relé de faros
-		Relé de luces traseras
-		Relé de luces antiniebla delanteras
-		Relé de ventana eléctrica
-		Relé del compresor de aire acondicionado
-		Relé del motor del ventilador del radiador (LO-II)
-		Relé del motor del ventilador del radiador (HI)
-		Relé del motor del ventilador del condensador (LO)
-		Relé del motor del ventilador del condensador (HI)
-		Relé ACTIVE-ECS
-		Relé del motor del ventilador del radiador (LO-I)
-		Relé de luz antiniebla trasera
-		Conector de puente
1	15A	Circuito de luces antiniebla delanteras
2	15A	Circuito de luces traseras e iluminación
3	15A	Circuito de luces traseras
4	30A	Circuito del ventilador del condensador
5	20A	Circuito MPI
6	15A	Circuito de luces de emergencia
7	30A	Circuito TCL
8	30A	Circuito del interruptor de encendido
9	40A	Circuito del ventilador del radiador y ventilador del condensador
10	40A	Circuito de faros, luces traseras, luces antiniebla y alternador
11	60A	Circuito ABS
12	10A	Circuito del compresor de aire acondicionado
13	15A	Circuito ACTIVE-ECS
14	10A	Circuito del indicador de luz alta, luz antiniebla trasera y sistema de nivelación de faros
15	30A	Circuito de ventana eléctrica y asiento eléctrico
16	50A	Circuito ACTIVE-ECS
17	100A	Enlace fusible No. 1 2. 8 y circuito del alternador
18	60A	Fusible multipropósito No. 6 . 13 , 14 15 16 . 17 , 19 y circuito del compresor de aire acondicionado

Caja de fusibles del compartimiento de pasajeros

N°	A	Descripción
-		Relé del desempañador
-		Relé del motor del ventilador
-		Al arnés de cableado delantero
-		Al arnés de cableado delantero
-		Al arnés de cableado del techo
-		Al arnés de cableado delantero
-		Al arnés de cableado del panel de instrumentos
-		Herramienta para la extracción de los fusibles.
1	-	-
2	10A	Unidad de control ABS, relé de válvula ABS, relé ACTIVE-ECS y unidad de control EPS
3	10A	Controlador de bloqueo de correa de aire acondicionado, conjunto del panel de control de aire acondicionado, unidad de control de aire acondicionado, relé del motor del ventilador, relé de alta del motor del ventilador, relé de luces de circulación diurna (I), relé de luces de cruce (I), relé del desempañador y unidad de control del asiento eléctrico
4	10A	Unidad de control de crucero automático, reloj, radio, antena motorizada y unidad ETACS <R.H.D.>
5	15A	Toma de corriente, encendedor de cigarrillos y unidad ETACS <L.H.D.>
6	15A	Lámpara de iluminación del cilindro de la llave de encendido <L.H.D.> y antena motorizada <R.H.D.>
7	10A	Unidad de control ACTIVE-ECS <A/T>, unidad de control de crucero automático, medidor de combinación, unidad de control ELC-4A/T, unidad de control del asiento eléctrico y unidad de control TCL
8	10A	Asiento calefaccionado
9	15A	Unidad de control de luces de circulación diurna, unidad de control de puertas, limpiaparabrisas trasero, lavador trasero, limpiaparabrisas y lavador de parabrisas
10	10A	Claxon
11	10A	Relé del alternador, unidad de control de crucero automático, medidor de combinación, relé de nivel de aceite del motor, unidad ETACS, antena motorizada, unidad de control del asiento eléctrico y unidad de control del techo solar
12	10A	Unidad de intermitentes y luces de emergencia
13	20A	Unidad de control ACTIVE-ECS
14	25A	Desempañador y calefactor del espejo de la puerta
15	20A	Unidad de control del techo solar
16	25A	Motor del ventilador
17	15A	Unidad de control ACTIVE-ECS y luz de freno
18	10A	Unidad de control ACTIVE-ECS <M/T> y luz de reversa
19	10A	Unidad de control de aire acondicionado, unidad de control ACTIVE-ECS, unidad de control de crucero automático, reloj, medidor de combinación, unidad de control de puertas, luz de puerta, unidad de control ELC-4A/T, unidad de control del motor, unidad ETACS, luz de pie, lámpara de iluminación del cilindro de la llave de encendido <R.H.D.>, antena motorizada <L.H.D.>, unidad de control del asiento eléctrico, radio, luces interiores, unidad de control TCL y luz del compartimiento de equipaje
