Caja de fusibles en el motor

N°	A	Descripción
-		Elevalunas eléctrico
-		Compresor del aire acondicionado
-		Bocina
-		Luz antiniebla
-		Alternador
-		Ventilador del condensador (Bajo)
-		Ventilador del condensador (Alto)
-		Ventilador del radiador (Bajo)
-		Luz trasera
-		Faro (Luz baja)
-		Faro (Luz alta)
-		Ventilador del radiador (Medio)
-		Ventilador del radiador (Alto)
1	10A	Luz trasera
2	10A	Iluminación del cenicero, Sistema de audio, Lámpara indicadora de cambio, Iluminación del interruptor del techo corredizo, Iluminación del tablero de instrumentos, Iluminación del interruptor de la pantalla central de mensajes, Reóstato, Iluminación del interruptor de control de tracción, Lámpara de combinación trasera, Lámpara de la tapa trasera, Iluminación automática del aire acondicionado, Lámpara de la guantera
3	15A	Faro izquierdo (Luz baja)
4	15A	Faro derecho (Luz baja)
5	10A	Faro izquierdo (Luz alta)
6	10A	Faro derecho (Luz alta)
7	15A	Luz antiniebla
8	20A	Aire acondicionado automático, Refrigeración
9	20A	Audio
10	10A	IOD
11	15A	Control de tracción, Control del motor, ELC-4A/T, Aire acondicionado, Pantalla central, ABS, SRS, Control de crucero, Tablero de instrumentos, BEM, Apertura de la tapa del maletero y de la puerta de combustible, Lámpara personal, Luces interiores, Lámpara del maletero, Lámpara de iluminación de la llave de encendido, Reloj
12	10A	ABS-ECU, Control de Tracción
12	20A	Bocina, Faro
13	10A	Señal de giro, Luz de emergencia, Antirrobo, Cierre centralizado, Entrada sin llave
14	15A	Control del motor
15	20A	Control del motor, ELC-4A/T
16	10A	Carga
17	10A	Relé del compresor del aire acondicionado (Aire acondicionado automático, Control del motor)
19	30A	Interruptor de encendido
20	40A	Asiento eléctrico, Relé del elevalunas eléctrico (Elevalunas eléctrico, Techo corredizo)
21	40A	Refrigeración, Aire automático completo
22	60A	ABS
23	120A	Alternador, Fusible: "20", "24"
24	60A	Fusible (Compartimento de pasajeros): "1", "2", "3", "10", "11", Fusible (Caja de fusibles en el motor): "17"

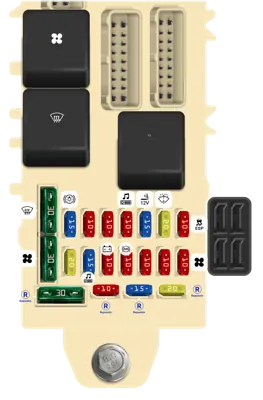

Caja de Fusibles del Tablero de Instrumentos

N°	A	Descripción
-		Motor del Ventilador
-		Desempañador
-		Unidad Intermitente de Giro y Emergencia
1	30A	Desempañador
2	30A	Motor del Ventilador
3	15A	Luz de Freno, A/T-ECU
4	10A	Interruptor de Luces de Emergencia, SRS-ECU
5	10A	A/T-ECU, Motor y A/T-ECU
6	10A	Sistema de Audio, Unidad de Control de Velocidad Crucero, Pantalla Central, Medidor Combinado, Antena Eléctrica
7	15A	Conector de Teléfono, Toma de Accesorios
8	20A	Interruptor de Limpiaparabrisas y Lavaparabrisas, Motor de Limpiaparabrisas y Lavaparabrisas Trasero, Relé de Limpiaparabrisas Intermitente Trasero, Motor del Limpiaparabrisas, Interruptor de Limpiaparabrisas y Lavaparabrisas Trasero, Interruptor de Espejo Remoto, Control Remoto de Audio
9	10A	ABS-ECU, Control de Tracción
10	20A	Cierre Centralizado de Puertas, Entrada sin Llave, Alarma de Emergencia
11	15A	Sistema de Audio, Lámpara del Cilindro de la Llave de Encendido, Apertura de la Tapa del Maletero y de la Puerta de Combustible, Antena Eléctrica, Teléfono, Cierre Centralizado de Puertas
12	10A	Relé del Alternador, Antena del Motor
13	10A	Techo Solar, ABS, Motor del Limpiaparabrisas, Medidor Analógico, Pantalla Central, Sensor de Velocidad, Control de Velocidad Crucero, SRSECU
14	10A	Espejo E/C
15	10A	No Utilizado
16	10A	Relé del Ventilador, Relé del Desempañador, A/C-ECU
17	30A	Repuesto
18	10A	Repuesto
19	15A	Repuesto
20	20A	Repuesto
