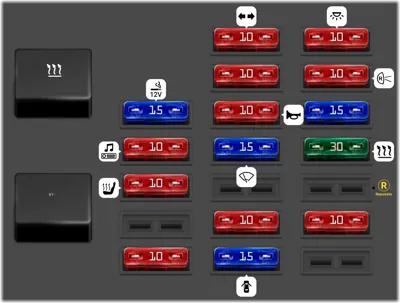

Caja de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Antirrobo | ||
| - | Calefactor | ||
| 1 | 15A | Encendedor de cigarrillos | |
| 2 | 10A | Radio | |
| 3 | 10A | Relé del calefactor, Relé del desempañador | |
| 5 | 10A | (Cinturón de seguridad automático) | |
| 6 | 10A | Señales de giro | |
| 7 | 10A | Medidores | |
| 8 | 10A | Bocina, Relé de faros | |
| 9 | 15A | Limpiaparabrisas | |
| 11 | 10A | (4 A/T) | |
| 12 | 15A | (Cerraduras de puertas) | |
| 13 | 10A | Luz de techo, reloj | |
| 14 | 10A | Luces de reversa | |
| 15 | 15A | Luces de freno | |
| 16 | 30A | Calefactor | |
| 17 | - | Fusible de repuesto | |
| 18 | 10A | Antirrobo antivoltio |
Compartimento del motor (Lado del pasajero)
| N° | A | Descripción | |
|---|---|---|---|
| - | (ALT) Sistema de carga | ||
| - | (WDO) Ventanas eléctricas | ||
| - | H-LAMP DOOR | ||
| - | (RAD FAN) Ventilador del radiador | ||
| - | (HEAD) Faros | ||
| - | (FOG) Luces antiniebla | ||
| - | (TAIL) Luces traseras | ||
| 1 | 100A | (ALT) Sistema de carga | |
| 1 | 80A | (ALT) Sistema de carga | |
| 2 | 40A | (R. DEF) Desempañador trasero | |
| 3 | 30A | BELT | |
| 4 | 30A | H/LAMP DOOR | |
| 5 | 20A | (WDO) Ventanas eléctricas | |
| 5 | 40A | (WDO) Ventanas eléctricas | |
| 6 | 40A | (BAT) Sistema de carga | |
| 7 | 40A | (LAMP) Faros | |
| 8 | 10A | HI-BEAM / FEUROUTE | |
| 11 | 10A | (HAZARD) Luz de emergencia o balizas | |
| 12 | 15A | (FOG) Luces antiniebla | |
| 13 | 10A | (TAIL) Luces traseras |
Caja de fusibles del motor (Lado del conductor)
| N° | A | Descripción | |
|---|---|---|---|
| - | A/C FAN (HI-LO) | ||
| - | A/COND. FAN | ||
| - | (A/C CLUTCH) Embrague magnético de A/C | ||
| 1 | 10A | A/CLUTCH | |
| 2 | 20A | (A/C FAN) Aire acondicionado | |
| 3 | (A/C FAN) Aire acondicionado |
