Caja de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 15A | Amplificador | |
| 3 | 10A | Luz de reversa, tablero de instrumentos [2.0 sin turbo], EATX-ECM [2.0 sin turbo] y SRS-ECU | |
| 4 | 10A | Unidad de intermitentes y luces de emergencia | |
| 5 | 10A | Bocina de alarma antirrobo y relé de bocina de alarma antirrobo | |
| 6 | 30A | Desempañador y interruptor del desempañador | |
| 8 | 10A | Tablero de instrumentos, ETACS-ECU, SRS-ECU, techo solar-ECU, inmovilizador-ECU, conjunto de antena motorizada y interruptor principal de control de crucero automático | |
| 9 | 20A | Relé de limpiaparabrisas intermitente, motor de limpiaparabrisas, motor de lavaparabrisas, relé de limpiaparabrisas trasero intermitente, motor de limpiaparabrisas trasero, motor de lavaparabrisas trasero y relé de lavador de faros | |
| 10 | 10A | Relé de potencia de cerradura de puerta, actuador de cerradura de puerta y conector de diagnóstico | |
| 11 | 30A | Motor del ventilador | |
| 13 | 10A | DRL-ECU, relé DRL (1), relé de ventana eléctrica, relé del ventilador, aire acondicionado-ECU, relé del ventilador del radiador, relé del ventilador del condensador (HI), relé del desempañador y ABS-ECU | |
| 14 | 15A | Encendedor de cigarrillos | |
| 15 | 10A | Auto-cruise-ECU [2.0 turbo], tablero de instrumentos [2.0 turbo] y módulo de control de transaxle automático de 4 velocidades ELC [2.0 turbo] | |
| 17 | 20A | Techo solar-ECU |

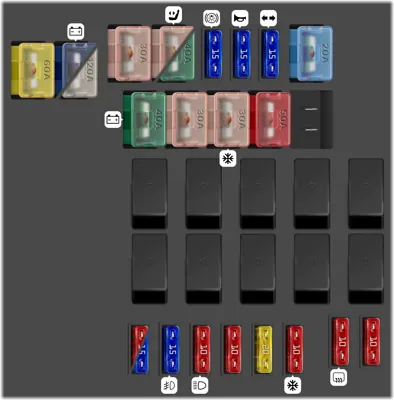

Caja de fusibles en el compartimento del motor (2.4L y 2.0L sin turbo)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 60A | Circuitos usando fusibles dedicados 17 y 20 (compartimento del motor), circuito usando fusibles multiusos N°1, 5, 6, 10, y 11 (tablero de instrumentos) | |
| 2 | 100A | Sistema de carga, enlaces fusibles y 4 (compartimento del motor). | |
| 2 | 120A | Sistema de carga, enlaces fusibles y 4 (compartimento del motor). | |
| 3 | 30A | Techo convertible | |
| 4 | 30A | Asiento eléctrico y ventanas eléctricas | |
| 4 | 40A | Asiento eléctrico y ventanas eléctricas | |
| 5 | 20A | Sistema MPI/MFI, ELC 4 velocidades AT y sistema inmovilizador | |
| 6 | 40A | Sistema de carga, luces antiniebla, circuitos usando relé de faros, y circuito usando relé de luces traseras | |
| 7 | 30A | Fusible 17 (tablero de instrumentos) y interruptor de encendido | |
| 8 | 30A | Aire acondicionado y sistema de enfriamiento / Ventilador del radiador | |
| 9 | 50A | Sistema de frenos antibloqueo (ABS) | |
| 11 | 15A | Sistema de frenos antibloqueo, sistema de control de crucero automático y luz de freno | |
| 12 | 15A | Claxon | |
| 13 | 15A | Luz de señal de giro y luz de emergencia | |
| 14 | 10A | Luz trasera, luz de posición y luz de placa (10A); Luz de la guantera, luz de placa, zumbador de monitoreo de iluminación, reóstato, luz de marcador lateral, luz trasera y luz de iluminación (15A) | |
| 14 | 15A | Luz trasera, luz de posición y luz de placa (10A); Luz de la guantera, luz de placa, zumbador de monitoreo de iluminación, reóstato, luz de marcador lateral, luz trasera y luz de iluminación (15A) | |
| 15 | 15A | Luz antiniebla delantera | |
| 16 | 10A | Faros y sistema de nivelación de faros / Luz indicadora de luces altas | |
| 17 | 10A | Aire acondicionado | |
| 18 | 20A | Aire acondicionado y sistema de enfriamiento | |
| 19 | 10A | Aire acondicionado, sistema de control de crucero automático, encendedor de cigarrillos, luz antiniebla delantera, luz de la guantera, calefacción, sistema de nivelación de faros, lavador de faros, zumbador de monitoreo de iluminación, medidor y manómetro, radio con reproductor de cintas, luz antiniebla trasera, desempañador de la ventana trasera, limpiaparabrisas y lavador trasero, espejo controlado a distancia, luz trasera, luz de posición, luz de placa, luz de señal de giro y luz de emergencia | |
| 20 | 10A | Sistema de frenos antibloqueo, sistema de control de crucero automático, sistema de cierre centralizado de puertas, luz de puerta, luz de pie, luz del compartimento de equipaje, luz de iluminación del cilindro de la llave de encendido, sistema inmovilizador, zumbador de monitoreo de iluminación, medidor y manómetro, sistema MPI, radio con reproductor de cintas, ventana trasera, desempañador y sistema de retención suplementario | |
| 21 | 10A | Sistema de control de crucero automático y radio con reproductor de cintas |
Caja de fusibles en el compartimento del motor (2.0L Turbo)
| N° | A | Descripción | |
|---|---|---|---|
| - | Faros | ||
| - | Luz trasera | ||
| - | Luz antiniebla | ||
| - | Claxon | ||
| - | Compresor de aire acondicionado | ||
| - | Ventilador del radiador (ALTO) | ||
| - | Ventilador del radiador (ALTO) | ||
| - | Ventilador del radiador (BAJO) | ||
| - | Ventilador del condensador (ALTO) | ||
| - | Ventilador del condensador (BAJO) | ||
| 1 | 60A | Circuitos que utilizan fusibles dedicados 17 y 20 (compartimento del motor), circuito que utiliza fusibles multiusos N°1, 5, 6, 10 y 11 (tablero de instrumentos) | |
| 2 | 100A | Sistema de carga, enlaces fusibles y 4 (compartimento del motor). | |
| 3 | 30A | Techo convertible | |
| 4 | 30A | Asiento eléctrico y ventanas eléctricas | |
| 5 | 20A | Sistema MPI/MFI, ELC 4 velocidades AT y sistema inmovilizador | |
| 6 | 40A | Sistema de carga, luces antiniebla, circuitos que utilizan relé de faros y circuito que utiliza relé de luces traseras | |
| 7 | 30A | Fusible 17 (tablero de instrumentos) y interruptor de encendido | |
| 8 | 30A | Aire acondicionado y sistema de enfriamiento / Ventilador del radiador | |
| 9 | 50A | Sistema de frenos antibloqueo (ABS) | |
| 11 | 15A | Sistema de frenos antibloqueo, sistema de control de crucero automático y luz de freno | |
| 12 | 15A | Claxon | |
| 13 | 15A | Luz de señal de giro y luz de emergencia | |
| 14 | 15A | Luz del compartimento de guantes, luz de placa de matrícula, zumbador de monitor de iluminación, reóstato, luz de marcador lateral, luz trasera y luz de iluminación | |
| 15 | 15A | Luz del compartimento de guantes, luz de placa de matrícula, zumbador de monitor de iluminación, reóstato, luz de marcador lateral, luz trasera y luz de iluminación | |
| 16 | 10A | Faros y sistema de nivelación de faros / Luz indicadora de luces altas | |
| 17 | 10A | Aire acondicionado | |
| 18 | 20A | Aire acondicionado y sistema de enfriamiento | |
| 20 | 10A | Sistema de frenos antibloqueo, sistema de control de crucero automático, sistema de cierre centralizado de puertas, luz de puerta, luz de pie, luz del compartimento de equipaje, luz de iluminación del cilindro de la llave de encendido, sistema inmovilizador, zumbador de monitor de iluminación, medidor y medidor, sistema MPI, radio con reproductor de cintas, ventana trasera, desempañador y sistema de retención suplementario | |
| 21 | 10A | Sistema de control de crucero automático y radio con reproductor de cintas | |
| 22 | 10A | Sistema ABS (AWD) |
