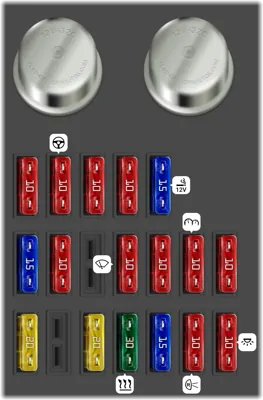

Caja de fusibles del habitáculo Tipo 1.A
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Cinturón | |
| 2 | 10A | EPS | |
| 3 | 10A | Relé del calefactor | |
| 4 | 10A | Receptor de radio | |
| 5 | 15A | Encendedor de cigarrillos | |
| 6 | 15A | Activadores de puertas | |
| 7 | 10A | 4 AT | |
| 9 | 10A | Limpiaparabrisas | |
| 10 | 10A | Señal | |
| 11 | 10A | Tablero de instrumentos | |
| 12 | 10A | Indicadores de dirección | |
| 13 | 20A | ECS | |
| 15 | 20A | Escotilla superior | |
| 16 | 30A | Calefactor | |
| 17 | 15A | Señales de parada | |
| 18 | 10A | Luces de reversa | |
| 19 | 10A | Luces interiores, reloj |

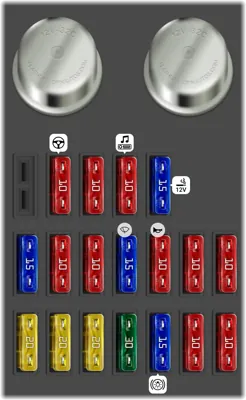

Caja de fusibles del habitáculo Tipo 1.B
| N° | A | Descripción | |
|---|---|---|---|
| - | DEF DESEM | ||
| - | CALENTADOR | ||
| 2 | 10A | EPS | |
| 3 | 10A | RELÉ DEF, RELÉ DESEM | |
| 4 | 10A | RADIO | |
| 5 | 15A | ENCENDEDOR DE CIGARRILLOS | |
| 6 | 15A | CERRADURAS DE PUERTAS | |
| 7 | 10A | TRANSMISIÓN AUTOMÁTICA | |
| 8 | 10A | ASIENTO CALEFACCIONADO, ASIENTO CALEFACCIONADO | |
| 9 | 15A | LIMPIAPARABRISAS, ESS - HIELO | |
| 10 | 10A | BOCINA, AVISO | |
| 11 | 10A | MEDIDORES | |
| 12 | 10A | GIRO FLASH | |
| 13 | 20A | ECS | |
| 14 | 20A | DEFOGG | |
| 15 | 20A | TECHO CORREDIZO | |
| 16 | 30A | CALENTADOR | |
| 17 | 15A | STOP | |
| 18 | 10A | VOLVER | |
| 19 | 10A | RELOJ INTERIOR |
Caja de fusibles del habitáculo Tipo 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (Heater) Sistema de aire acondicionado | ||
| - | (Defroster) Descongelador o desempañador | ||
| 1 | 15A | (Stop lights) Luces de freno | |
| 2 | 10A | Direction indicators | |
| 3 | 10A | Reversing lights | |
| 4 | 30A | EPS heater | |
| 5 | 15A | (Wipers) Limpiaparabrisas | |
| 6 | 10A | Dashboard | |
| 7 | 30A | Heated rear window | |
| 8 | 20A | Top hatch | |
| 9 | 10A | 4 AT | |
| 10 | 15A | (Cigarette lighter) Encendedor de cigarrillos / enchufes de corriente | |
| 11 | 10A | (Heater relay) Sistema de aire acondicionado | |
| 12 | 10A | Signal | |
| 13 | 20A | 4WS | |
| 14 | 10A | ECS, ABS | |
| 15 | 10A | (EPS) Dirección asistida eléctrica | |
| 16 | 10A | (Spare) Fusible de respuesto | |
| 17 | 10A | (Spare) Fusible de respuesto |
Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | FOG LAMP BROUIL | ||
| - | TAIL LAMP FEUX AR | ||
| - | ECS | ||
| - | RAD FAN VENT RAD | ||
| - | A/C CLIM | ||
| - | A/C CLIM | ||
| - | AUTO CHOKE, STARTER AUTOMATIQUE | ||
| - | H/LAMP PHARE | ||
| 1 | 60A | FUSE +B | |
| 2 | 30A | B/W LEVE | |
| 3 | 40A | ECS | |
| 5 | 15A | COND FAN VENT CON-DENSER | |
| 6 | 10A | A/C CLIM | |
| 7 | 15A | ECS | |
| 8 | 10A | HI BEAM GEU ROUTE | |
| 9 | 10A | TAIL L FEUX AR GAUCHE | |
| 11 | 10A | HAZARD DETRESSE | |
| 12 | 30A | CMH (MPI) | |
| 13 | 40A | LAMP ECLAIRAGE | |
| 14 | 30A | RAD FAN VENT RAD | |
| 15 | 30A | IGN CINT ALLUM |

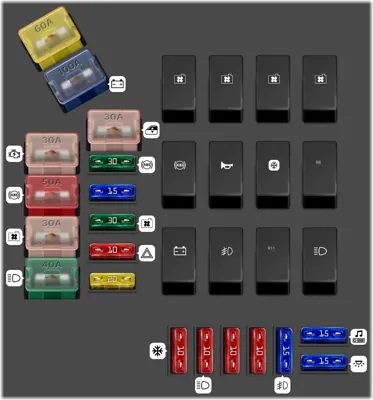

Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | VENTILADOR DE ENFRIAMIENTO (BAJO) | ||
| - | VENTILADOR DE ENFRIAMIENTO (ALTO) | ||
| - | VENTILADOR DEL RADIADOR (BAJO) | ||
| - | VENTILADOR DEL RADIADOR (ALTO) | ||
| - | ABS | ||
| - | BOCINA | ||
| - | COMPRESOR DE aire acondicionado | ||
| - | VENTILADOR DEL RADIADOR (BAJO 2) | ||
| - | ALT | ||
| - | NIEBLA | ||
| - | LUCES TRASERAS | ||
| - | FARO | ||
| 1 | 60A | FUSIBLE (+B) | |
| 2 | 100A | ALT | |
| 3 | 30A | IGN | |
| 4 | 50A | ABS | |
| 5 | 30A | VENTILADOR DEL RADIADOR | |
| 6 | 40A | LÁMPARA | |
| 7 | 30A | VENTANAS ELÉCTRICAS | |
| 8 | 30A | ABS | |
| 9 | 15A | ECS | |
| 10 | 30A | VENTILADOR DE ENFRIAMIENTO | |
| 11 | 10A | LUCES DE EMERGENCIA | |
| 12 | 20A | MOTOR | |
| 13 | 10A | aire acondicionado | |
| 14 | 10A | LUZ ALTA | |
| 15 | 10A | LUZ TRASERA (D) | |
| 16 | 10A | LUZ TRASERA (I) | |
| 17 | 15A | NIEBLA | |
| 18 | 15A | RADIO | |
| 19 | 15A | luces interiores |
