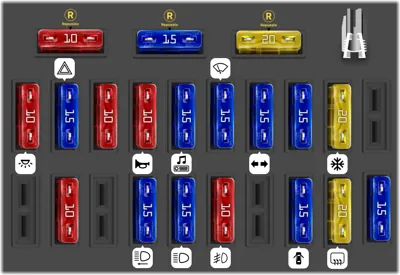

Compartimento del conductor (Ver. 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | (ROOM) Luces interiores | |
| 2 | 15A | (HAZARD) Luz de emergencia o balizas | |
| 3 | 10A | (STOP) Luces de freno | |
| 4 | 10A | (HORN) Bocina | |
| 5 | 15A | (RADIO) Radio y sistema de audio | |
| 6 | 15A | (WIPER) Limpiaparabrisas | |
| 7 | 15A | (TURN) Luces de giro o guiño | |
| 8 | 15A | BACK | |
| 9 | 20A | (HEATER) Sistema de aire acondicionado | |
| 12 | 10A | (TAIL) Luces traseras | |
| 14 | 15A | (HEAD-L) Faro izquierdo | |
| 15 | 15A | (HEAD-U) Faros | |
| 16 | 10A | (REAR FOG) Luces antiniebla traseras | |
| 18 | 15A | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
| 19 | 20A | (DEFOGGER) Desempañador trasero | |
| 20 | 15A | (ABS C/U) Sistema de frenos antibloqueo | |
| 21 | 10A | (SPARE) Fusible de respuesto | |
| 22 | 15A | (SPARE) Fusible de respuesto | |
| 23 | 20A | (SPARE) Fusible de respuesto |

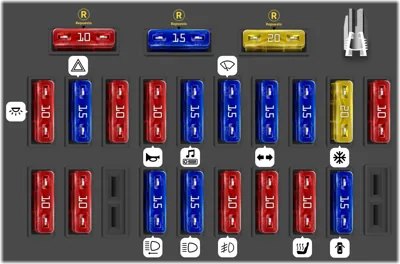

Compartimento del conductor (Ver. 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | (ROOM) Luces interiores | |
| 2 | 15A | (HAZARD) Luz de emergencia o balizas | |
| 3 | 10A | (STOP) Luces de freno | |
| 4 | 10A | (HORN) Bocina | |
| 5 | 15A | (RADIO) Radio y sistema de audio | |
| 6 | 15A | (WIPER) Limpiaparabrisas | |
| 7 | 15A | (TURN) Luces de giro o guiño | |
| 8 | 15A | BACK | |
| 9 | 20A | (HEATER) Sistema de aire acondicionado | |
| 10 | 10A | (H/L WASHER) Lavafaros | |
| 11 | 10A | POSITION-R, POSITION-D | |
| 12 | 10A | POSITION-L, POSITION-G | |
| 14 | 15A | (HEAD-L) Faro izquierdo | |
| 15 | 15A | (HEAD-U) Faros | |
| 16 | 10A | (REAR FOG) Luces antiniebla traseras | |
| 17 | 10A | CLOCK ILLUM | |
| 18 | 10A | (HEATED SEAT) Asientos calefaccionados | |
| 19 | 15A | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
| 21 | 10A | (SPARE) Fusible de respuesto | |
| 22 | 15A | (SPARE) Fusible de respuesto | |
| 23 | 20A | (SPARE) Fusible de respuesto |
