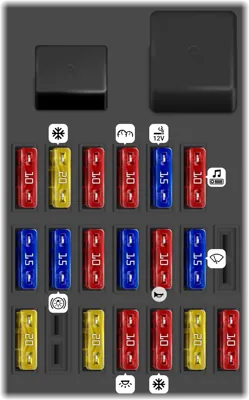

Fusiblera del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | (HEATER) Sistema de aire acondicionado | |
| 2 | 10A | BACK | |
| 3 | 10A | (GAUGE) Cuadro de instrumentos | |
| 4 | 15A | (CIGAR) Encendedor de cigarrillos / enchufes de corriente | |
| 5 | 10A | (RADIO) Radio y sistema de audio | |
| 6 | 15A | (STOP) Luces de freno | |
| 7 | 10A | (TURN) Luces de giro o guiño | |
| 8 | 15A | (DOOR LOCKS) Sistema de cierre de puertas eléctrico | |
| 9 | 10A | (HORN) Bocina | |
| 10 | 15A | (WIPER) Limpiaparabrisas | |
| 13 | 20A | (SUN ROOF) Techo solar | |
| 14 | 10A | (ROOM) Luces interiores | |
| 15 | 10A | (HEATER RELAY) Sistema de aire acondicionado | |
| 16 | 20A | (HEATED SEAT) Asientos calefaccionados | |
| 17 | 10A | 4A/T | |
| 18 | 10A | (SPARE) Fusible de respuesto | |
| 19 | 15A | (SPARE) Fusible de respuesto | |
| 20 | 20A | (SPARE) Fusible de respuesto |
Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Dimensiones del Relé | ||
| - | Relé de Faros | ||
| - | Relé del Ventilador del Radiador | ||
| - | Relé de Arranque (Motor de Arranque) | ||
| - | Relé de Arranque, Alternador | ||
| 1 | 10A | ABS (Sistema de Frenos Antibloqueo) | |
| 2 | 10A | Luces Altas (Faros de Carretera) | |
| 3 | 10A | Luces de Posición Traseras | |
| 4 | 10A | Luces de Posición Traseras | |
| 5 | 10A | Alarma | |
| 6 | 20A | Ventana Trasera Calefactada (Desempañador) | |
| 7 | 30A | Elevalunas (Alzacristales) | |
| 8 | 40A | Sistema de Arranque | |
| 9 | 40A | Encendido, Inyección | |
| 10 | 30A | Ventilador del Radiador | |
| 11 | 30A | Luces Bajas (Faros de Cruce) | |
| 12 | 20A | Sistema de Gestión del Motor | |
| 13 | 80A | Generador (Alternador) |
