Nissan Altima / Fusibles 2014

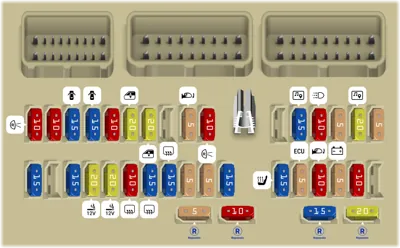

Caja de fusibles del tablero de instrumentos

Caja de fusibles del tablero de instrumentos
N°ADescripción
- Conector
- Conector
- Conector
- 5A Fusible de repuesto
- 10A Fusible de repuesto
- 15A Fusible de repuesto
- 20A Fusible de repuesto
- Herramienta para la extracción de los fusibles.
- Encendido 2
- Motor del ventilador
- Desempañador de la ventana trasera
1 10A Sistema de luces automáticas, Luces de reversa, Módulo de control de la carrocería, Sistema de control CVT, Sistema de luces diurnas, Espejo de la puerta, Sistema de control del motor, Luz antiniebla delantera, Sistema de limpiaparabrisas y lavaparabrisas delantero, Transceptor universal Homelink, Faro, Iluminación, Sistema de llave inteligente, Espejo interior, Luces interiores, NVIS, Techo corredizo, Luces de estacionamiento, Luces de la matrícula, Luces traseras, Sistema de distribución de energía, Sistema de cierre centralizado de puertas, Sistema de elevalunas eléctricos, Desempañador de la ventana trasera, Sistema de monitoreo de presión de neumáticos, Luces direccionales y de advertencia de peligro, Sistema de seguridad del vehículo, Sistema de timbre de advertencia
2 10A Volante calefaccionado
3 15A Módulo de control de la carrocería, Sistema de llave inteligente, Sistema de cierre centralizado de puertas, Sistema de elevalunas eléctricos, Sistema de seguridad del vehículo
4 15A Módulo de control de la carrocería, Sistema de llave inteligente, Sistema de cierre centralizado de puertas, Sistema de elevalunas eléctricos, Sistema de seguridad del vehículo
5 10A No utilizado
6 20A Ventana eléctrica del lado del conductor
7 20A Ventana eléctrica del pasajero
9 5A Módulo de control de la carrocería, Espejo de la puerta, NVIS, Sistema de llave inteligente, Sistema de distribución de energía, Sistema de monitoreo de presión de neumáticos
10 10A Luces de reversa, Módulo de control de la carrocería, Sistema de control de frenos, Sistema de bloqueo de cambio CVT, Sistema de control del motor, Sistema de llave inteligente, Sistema de distribución de energía, Luz de freno, Sistema de llave inteligente, NVIS, Sistema de distribución de energía
12 15A Sistema de audio con pantalla, Sistema de navegación [Audio BOSE]
13 10A Sistema de control CVT, Sistema de luces diurnas, Luz antiniebla delantera, Faro, Iluminación, Sistema de llave inteligente, Medidor combinado, NVIS, Luces de estacionamiento, Luces de la matrícula, Luces traseras, Sistema de control de bolsas de aire SRS, Sistema de monitoreo de presión de neumáticos, Luces direccionales y de advertencia de peligro, Sistema de seguridad del vehículo, Sistema de timbre de advertencia
14 5A Control del aire acondicionado
15 20A Sistema de audio BASE, Sistema de audio con pantalla, Sistema de navegación, Sistema de asistencia al conductor
16 5A Módulo de control de la carrocería, Sistema de distribución de energía
17 15A Control del aire acondicionado, Sistema de distribución de energía, Módulo de control de la carrocería
19 15A Sistema de distribución de energía
20 20A Toma de corriente
21 20A Toma de corriente
22 10A Desempañador de la ventana trasera, Módulo de control de la carrocería
23 15A Desempañador de la ventana trasera, Módulo de control de la carrocería
24 15A Desempañador de la ventana trasera, Módulo de control de la carrocería
25 5A Relé de accesorios 2
26 5A No utilizado
27 15A Control del aire acondicionado, Sistema de distribución de energía, Módulo de control de la carrocería
28 15A Asiento calefaccionado
29 5A Sistema de control CVT, Sistema de asistencia al conductor, Sistema de control del motor, Sistema de navegación
30 10A Control del aire acondicionado, Brújula, Volante calefaccionado, Transceptor universal Homelink, Espejo interior, Sistema de distribución de energía, Desempañador de la ventana trasera, Módulo de control del motor, Sistema de distribución de energía
31 5A Sistema de control de frenos, Sistema de carga, Sistema de control CVT, Sistema de luces diurnas, Sistema de dirección asistida controlada electrónicamente, Sistema de control del motor, Luz antiniebla delantera, Faro, Iluminación, Medidor combinado, Luces de estacionamiento, Luces de la matrícula, Luces traseras, Sistema de control de bolsas de aire SRS, Sistema de monitoreo de presión de neumáticos, Luces direccionales y de advertencia de peligro, Sistema de timbre de advertencia
32 10A Sistema de control de bolsas de aire SRS

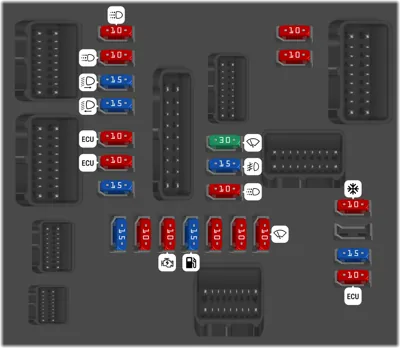

Caja de fusibles en el motor (Caja de fusibles №1)

Caja de fusibles en el motor (Caja de fusibles №1)
N°ADescripción
34 10A Luz alta derecha, Sistema de luces automático, Sistema de luces diurnas
35 10A Luz alta izquierda, Sistema de luces automático, Sistema de luces diurnas
36 15A Luz baja derecha, Sistema de luces automático, Sistema de luces diurnas
37 15A Luz baja izquierda, Sistema de luces automático, Sistema de luces diurnas
38 10A Módulo de control del motor
39 10A SOL MTR - Módulo de control del motor
40 15A Sensor de oxígeno
41 30A Relé del limpiaparabrisas delantero
42 15A Relé de las luces antiniebla delanteras
43 10A Sistema de luces automático, Sistema de luces diurnas
44 15A Bobina de encendido
45 10A Inyectores
46 10A BCM (Módulo de control de la carrocería), Sistema de control CVT, Sistema de control del motor, Sistema de llave inteligente, NVIS, Sistema de arranque
47 15A Bomba de combustible
48 10A Encendido del motor de arranque
49 10A Control ABS
50 10A BCM (Módulo de control de la carrocería), Sistema de asistencia al conductor, Sistema de limpiaparabrisas y lavaparabrisas delantero
51 10A Luces de estacionamiento, Luces de la matrícula, Luces traseras
52 10A Sistema de luces automático, Luces de estacionamiento, Luces de la matrícula, Luces traseras
53 10A Relé del aire acondicionado
55 15A Relé del motor de control del acelerador
56 10A BAT ECM - Módulo de control del motor

Caja de Fusibles del Motor (Caja de fusibles №2)

Caja de Fusibles del Motor (Caja de fusibles №2)
N°ADescripción
- Sistema de Control de Frenos
- Sistema de Control de Frenos
- Sistema de Luces Automáticas, Lámpara de Reversa, Sistema de Audio Básico, BCM (Módulo de Control de Carrocería), Sistema de Bloqueo de Palanca CVT, Espejo de Puerta, Sistema de Luces Diurnas, Sistema de Audio con Pantalla, Lámpara Antiniebla Delantera, Sistema de Limpiaparabrisas y Lavaparabrisas Delantero, Faro, Iluminación, Sistema de Llave Inteligente, Luces Interiores, Techo Corredizo, Sistema de Navegación, NVIS, Luces de Estacionamiento, Luces de Matrícula, Luces Traseras, Sistema de Distribución de Energía, Sistema de Bloqueo de Puertas Eléctrico, Asiento Eléctrico del Lado del Conductor, Sistema de Ventanas Eléctricas, Desempañador de Ventana Trasera, Sistema de Monitoreo de Presión de Neumáticos, Luces Direccionales y de Advertencia de Peligro, Apertura de Tapa de Maletero, Sistema de Seguridad del Vehículo, Sistema de Timbre de Advertencia
- Módulo de Control del Motor
- Relé de Encendido 2 (Fusibles 28, 29, 30, 31, 32)
- Ventilador de Enfriamiento 3
- Lámpara de Freno
- Bocina
- Módulo de control del motor
- Ventilador de enfriamiento
59 10A BCM (Módulo de Control de Carrocería), Sistema de Llave Inteligente
60 10A Sistema de Control CVT
62 10A Sistema de Carga
63 15A Bocina, Sistema de Llave Inteligente, Sistema de Seguridad del Vehículo

Tablero de Instrumentos - Relés

Tablero de Instrumentos - Relés
N°ADescripción
- No Identificado
- No Identificado
- No Identificado
- No Identificado
- No Identificado
- Encendido 2
- Motor del Ventilador
- Desempañador de la Ventana Trasera
- Accesorio 1

Bloque de Enlaces Fusibles

Bloque de Enlaces Fusibles
N°ADescripción
- Generador, Motor de Arranque, Fusibles B, C, D
- Fusibles 59, 60, 62, 63, G, H, I, L, M, N
- Relé de Luces Altas (Fusibles 34, 35), Relé de Luces Bajas (Fusibles 36, 37), Relé de Luces Traseras (Fusibles 51, 52), Relé del Limpiaparabrisas Delantero, Fusibles 41, 42, 43
- Módulo de Control de Dirección Asistida
- Relé del Módulo de Control del Motor (Fusibles 38, 39, 40), Relé de Encendido 1 (Relé del aire acondicionado, Relé del Ventilador de Refrigeración 1, Fusibles 44, 45, 47, 48, 49, 50), Fusibles 53, 55, 56
- TERMINAL DE BATERÍA
- No Identificado
