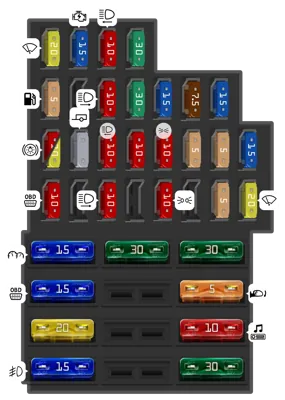

Fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Motor limpiaparabrisas, combinado limpialavaparabrisas, unidad central del habitáculo | |
| 2 | 5A | Unidad central inyección, relé bomba de carburante, cuadro de instrumentos, relé bomba de carburante adicional | |
| 3 | 10A | Contactor de stop | |
| 3 | 20A | Contactor de stop | |
| 4 | 10A | Mando leyes de paso, toma de diagnóstico, unidad central del habitáculo, cajetín transpondedor | |
| 5 | 15A | Unidad central eléctrica caja de velocidades, relé arranque | |
| 6 | - | No utilizado | |
| 7 | Trailer | ||
| 8 | - | No utilizado | |
| 9 | 10A | Faro izquierdo, cuadro de instrumentos | |
| 10 | 10A | Faro derecho | |
| 11 | 10A | Faro izquierdo, cuadro de instrumentos | |
| 12 | 10A | Faro derecho | |
| 13 | 30A | Mando elevalunas eléctrico trasero derecho, mando elevalunas eléctrico trasero izquierdo | |
| 14 | 30A | Mando elevalunas eléctrico conductor, mando elevalunas eléctrico pasajero | |
| 15 | 10A | Unidad central eléctrica antibloqueo de ruedas | |
| 16 | - | Asientos calefaccionados delanteros | |
| 17 | 15A | Bocina electromagnética principal, Bocina electromagnética secundaria, bocina electromagnética | |
| 18 | 10A | Luz trasera izquierda, Luz izquierda de posición | |
| 19 | 10A | Encendedor primera fila, mando condenación eléctrica de las puertas, mando luces de precaución, mando luneta térmica, mando elevalunas eléctrico conductor, mando elevalunas eléctrico pasajero, mando seguridad niños, iluminador de guardaobjetos pasajero, luz trasera derecha, Luz derecha de posición, cuadro de instrumentos, radio, cuadro de mando climatización, unidad central del habitáculo, mando baja adherencia, iluminador placa de matrícula central, mando deshielo impulsional | |
| 20 | 7.5A | Luz de nuebla trasera | |
| 21 | 5A | Desempañador de espejos retrovisores | |
| 22 | - | No utilizado | |
| 23 | 15A | Alarma | |
| 24 | 5A | Grupo electrobomba dirección asistida | |
| 25 | 5A | Equipo de gas | |
| 26 | 15A | Unidad central eléctrica airbag / pretensor | |
| 27 | 20A | Limpia/lavacristal, contactor luces de marcha atrás, contactor multifunciónes | |
| 28 | 15A | Iluminador del maletero, cuadro de instrumentos, radio, unidad central del habitáculo | |
| 29 | 15A | Toma de diagnóstico, unidad central del habitáculo | |
| 30 | 20A | Unidad central del habitáculo | |
| 31 | 15A | Relé antiniebla delantero | |
| 32 | 30A | Mando luneta térmica | |
| 33 | - | No utilizado | |
| 34 | - | No utilizado | |
| 35 | - | No utilizado | |
| 36 | 30A | Alimentación dispositivo de sistema de soplado aire frío | |
| 37 | 5A | Mando retrovisor eléctrico | |
| 38 | 10A | Encendedor primera fila, radio | |
| 39 | 30A | Dispositivo soplado de aire |
PLATINA DE FUSIBLES Y RELÉS (MOTORES K4M690 - K7M710)
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | Unidad de control eléctrico antibloqueo de ruedas | |
| - | 25A | Unidad de control eléctrico antibloqueo de ruedas | |
| - | 40A | Alimentación relé de velocidad rápida del grupo motoventilador, platina de relés, relé grupo motoventilador, relémando compresor acondicionador de aire | |
| - | 60A | Monomando, caja de fusibles del habitáculo | |
| - | 60A | Contactor de arranque, monomando, relé luces de día, caja de fusibles del habitáculo | |
| - | 30A | Alimentación platina relé | |
| - | 25A | Relé bomba de carburante, relé bloqueo de inyección | |
| - | 5A | Unidad de control eléctrico inyección, relé bloqueo de inyección | |
| - | 20A | Unidad central eléctrica caja de velocidades automática [solo motor K4M] | |
| - | Luces delanteras de niebla | ||
| - | Relé bocina sonora | ||
| - | Relé bloqueo de inyección | ||
| - | Relé bomba de carburante | ||
| - | Relé velocidad lenta grupo motoventilador | ||
| - | Relé embrague acondicionador de aire | ||
| 233 | Relé dispositivo sistema de soplado aire frío | ||
| 336 | Relé velocidad rápida grupo motoventilador |
PLATINAS DE FUSIBLES Y RELÉS- MOTOR K9K790
| N° | A | Descripción | |
|---|---|---|---|
| - | (BP88) Fusible unidad de control eléctrico antibloqueo de ruedas (118) | ||
| - | (BP14) Fusible unidad de control eléctrico antibloqueo de ruedas (118) | ||
| - | 40A | (BP7) Fusible alimentación platina de relés (784) - relé velocidad rápida grupo motoventilador (336) - relé grupo motoventilador (234) - relé mando compresor acondicionador de aire (474) | |
| - | 40A | (BP38) Fusible alimentación relé unidad central inyección (983) | |
| - | 60A | (BP13) Fusible cajetín de precalentamiento (257) - caja de fusibles delhabitáculo (1016) | |
| - | 80A | (BP9) Fusible alimentación relé calefacción adicional 1 (1067) - relé calefacción adicional 2 (1068) | |
| - | 80A | (BP36) Fusible alimentación grupo electrobomba dirección asistida (186) | |
| - | 60A | (BP13) Fusible contactor de arranque (104) - monomando (209) - relé luces de día (1034) | |
| - | 60A | (BP11) Fusible monomando (209) - caja de fusibles del habitáculo (1016) | |
| - | 20A | Relé bocina sonora (229) | |
| - | 20A | Relé luces delanteras de niebla (231) | |
| - | Relé dispositivo sistema de soplado aire frío | ||
| - | Relé velocidad lenta grupo motoventilador (700) | ||
| - | Relé embrague acondicionador de aire (474) | ||
| 336 | Relé velocidad rápida grupo motoventilador | ||
| 983 | Relé alimentación unidad de control eléctrico inyección diésel |
