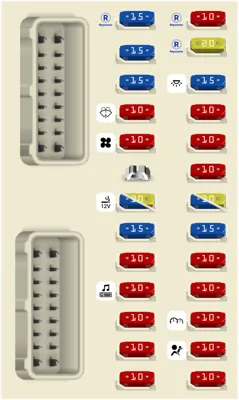

Caja de Fusibles del Compartimiento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (SPARE) Fusible de respuesto | |
| 2 | 15A | (REAR BLOWER) Sistema de aire acondicionado trasero | |
| 3 | 15A | (REAR BLOWER) Sistema de aire acondicionado trasero | |
| 4 | 10A | (WASHER) Limpiaparabrisas | |
| 5 | 10A | (HVAC) Motor soplador de AC | |
| 6 | (EMPTY) Vacío | ||
| 7 | 15A | (C/LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 7 | 20A | (C/LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 8 | 15A | POWER SOCKET CONSOLE | |
| 9 | 10A | (MIRROR) Espejos eléctricos | |
| 10 | 10A | (AUDIO) Sistema de audio | |
| 11 | 10A | (A/T CONT) Control de la caja automática | |
| 12 | 10A | AUTO DRPO | |
| 13 | 10A | REAR HEAT SEAT | |
| 14 | 10A | (SPARE) Fusible de respuesto | |
| 15 | 20A | (SPARE) Fusible de respuesto | |
| 16 | 15A | (INTERIOR LAMP) Luz de domo y luz interior | |
| 17 | 10A | (STOP LAMP) Luces de freno | |
| 18 | 10A | ADAPTIVE CRUISE CONT /CARGO L | |
| 19 | 10A | (ELECTRONIC PARTS) Protege varios circuitos | |
| 20 | 15A | POWER SOCKET CPM | |
| 20 | 20A | POWER SOCKET CPM | |
| 21 | 15A | WOOFER /AMP | |
| 22 | 10A | FRONT HEAT SEAT | |
| 23 | 10A | ADAPTIVE CRUISE CONT / RR DIFF | |
| 24 | 10A | (METER) Cuadro de instrumentos | |
| 25 | 10A | (A/BAG) Airbag | |
| 26 | 10A | (ELECTRONIC PARTS) Protege varios circuitos |
Caja de Fusibles del Compartimento del Motor No.1
| N° | A | Descripción | |
|---|---|---|---|
| - | (Rear window defogger relay) Desempañador trasero | ||
| - | (Cooling fan relay 1) Electroventilador de enfriamiento | ||
| - | (Cooling fan relay 2) Electroventilador de enfriamiento | ||
| - | (Ignition relay) Encendido | ||
| 1 | 15A | (RR DEF) Desempañador trasero | |
| 2 | 15A | (RR DEF) Desempañador trasero | |
| 3 | 10A | DTRL RELAY SUPPLY | |
| 4 | 10A | (TRAILER TOW) Remolque | |
| 5 | 15A | (HEATED MIRROR) Calefactor de espejo | |
| 6 | 30A | (FR WIPER) Limpiaparabrisas delanteros | |
| 7 | 10A | (TAIL) Luces traseras | |
| 8 | 10A | (A/C CLUTCH) Embrague magnético de A/C | |
| 9 | 10A | CLEARANCE L | |
| 10 | 15A | (FR FOG LAMP) Luces antiniebla delanteras | |
| 11 | 15A | (H/LAMP LO LH) Faro izquierdo de luz baja | |
| 12 | 15A | (H/LAMP LO RH) Faro derecho de luz baja | |
| 13 | 10A | (H/LAMP HI LH) Faro izquierdo de luz alta | |
| 14 | 10A | (H/LAMP HI RH) Faro derecho de luz alta | |
| 15 | 15A | (INJECTOR) Inyectores de combustible | |
| 16 | 10A | TRAILER TOW REV LAMP | |
| 17 | 15A | OXIGEN SENS IGN | |
| 18 | 15A | (FUEL PUMP) Bomba de combustible | |
| 19 | 10A | (A/T ECU IGN) Control de la caja automática | |
| 20 | 10A | (ABS ECU IGN) Sistema de frenos antibloqueo | |
| 21 | 10A | (REV LAMP IGN) Luces de reversa | |
| 22 | 30A | (SPARE) Fusible de respuesto | |
| 23 | 20A | (ETC) Control electrónico del acelerador | |
| 24 | 20A | EGI |
Caja de Fusibles del Compartimento del Motor No.2
| N° | A | Descripción | |
|---|---|---|---|
| - | (F/L BCM/PWR WDW) Ventanas eléctricas | ||
| - | F/L RR SUSP | ||
| - | (F/L ABS MTR) Sistema de frenos antibloqueo | ||
| - | 30A | (F/L ABS SOL) Solenoide del sistema de frenos antibloqueo | |
| - | 40A | (F/L ABS SOL) Solenoide del sistema de frenos antibloqueo | |
| - | 30A | (F/L TRAILER TOW) Luces del remolque | |
| - | (F/L ELEG BRAKE) Sistema de frenos antibloqueo | ||
| - | (F/L RAD FAN) Ventilador del radiador | ||
| - | (F/L IGN SW) Interruptor de encendido | ||
| - | (HORN RELAY) Bocina | ||
| 24 | 20A | (FR BLWR) Motor soplador de AC | |
| 25 | 15A | (HORN) Bocina | |
| 26 | 10A | (T/F RLY) Caja de transferencia 4WD | |
| 27 | 20A | (FR BLWR) Motor soplador de AC | |
| 28 | 20A | (ARR SOCKET) Enchufes de corriente auxiliares | |
| 29 | 10A | RR LEVEL SUS | |
| 30 | 10A | (ALT) Sistema de carga | |
| 31 | 20A | (RADIO) Radio y sistema de audio |
Caja de Relés del Compartimiento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (T/F SSOF 1) Caja de transferencia 4WD | ||
| - | (T/F 2) Caja de transferencia 4WD | ||
| - | ACC BRAKE | ||
| - | (T/F SSOF 2) Caja de transferencia 4WD | ||
| - | (TRAILER TURN LH) Luces del remolque | ||
| - | (TRAILER TURN RH) Luces del remolque | ||
| - | (POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente | ||
| - | (T/F 1) Caja de transferencia 4WD | ||
| - | (DTRL) Luces de circulación diurna | ||
| - | (VDC) Solenoide de control de dinámica del vehículo | ||
| - | (TRAILER TOW NO. 2) Remolque | ||
| 1 | 15A | (TTOW TURN) Luces del remolque | |
| 2 | 10A | (IGN) Encendido | |
| 3 | 20A | (T/F CONT) Caja de transferencia 4WD | |
| 4 | 20A | (T/F CONT) Caja de transferencia 4WD | |
| 5 | 10A | I-KEY | |
| 6 | 10A | HT STRG | |
| 7 | (SPARE) Fusible de respuesto | ||
| 8 | (SPARE) Fusible de respuesto |
