Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | RELEVADOR DE ACCESORIOS | ||
| - | RELEVADOR DE ENCENDIDO | ||
| - | RELEVADOR DEL SOPLADOR | ||
| 1 | 20A | TOMA DE CORRIENTE | |
| 1 | 15A | TOMA DE CORRIENTE | |
| 2 | 20A | DC DC ACC | |
| 2 | 10A | REPUESTO | |
| 3 | 10A | ELEC B | |
| 4 | 10A | ESPEJO CALEFACCIONADO/- | |
| 5 | 10A | ESPEJO/- | |
| 6 | 10A | DEF/- | |
| 6 | 20A | DEF/- | |
| 7 | 10A | ELEC IG ECM | |
| 8 | 10A | ACC | |
| 9 | 10A | ELEC B | |
| 10 | 10A | TABLERO DE INSTRUMENTOS IG | |
| 10 | 15A | DC DC BOMBA DE COMBUSTIBLE | |
| 11 | 10A | DC DC CVT B | |
| 12 | 20A | DEF | |
| 13 | 10A | DC DC IG / REPUESTO | |
| 14 | 15A | MOTOR DEL SOPLADOR | |
| 15 | 10A | LUCES INTERIORES | |
| 16 | 10A | ELEC IG | |
| 17 | 10A | AIRE ACONDICIONADO IG2 | |
| 18 | 15A | ASIENTO CALEFACCIONADO/REPUESTO | |
| 19 | 10A | MOTOR DEL LIMPIAPARABRISAS | |
| 20 | 15A | MOTOR DEL SOPLADOR | |
| 21 | 10A | ENCENDIDO DEL MOTOR | |
| 22 | 10A | BOLSA DE AIRE | |
| 23 | EXTRACTOR DE FUSIBLES |
Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 34 | 10A | Faros (Haz alto derecho) | |
| 35 | 10A | Faros (Haz alto izquierdo) | |
| 37 | 10A | Luces traseras | |
| 38 | 10A | Encendido del motor | |
| 39 | 30A | Sistema de limpiaparabrisas y lavador delantero | |
| 40 | 15A | Faros (Haz bajo derecho) | |
| 41 | 15A | Faros (Haz bajo izquierdo) | |
| 42 | 10A | Aire acondicionado | |
| 48 | 15A | Bomba de combustible | |
| 49 | 10A | Sistema de control de transmisión automática | |
| 50 | 10A | Sistema de control ABS | |
| 51 | 10A | Relé de encendido | |
| 52 | 15A | Motor de control del acelerador | |
| 53 | 20A | Sistema de control electrónico concentrado del motor | |
| 54 | 15A | Bobina de encendido | |
| 55 | 10A | Inyector |
Caja Adicional en el Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 4WD / ST RELAY; FUEL PUMP RELAY | ||
| - | (HORN RELAY) Bocina | ||
| 1 | 10A | (TAIL LAMP) Luces traseras | |
| 2 | 10A | ALT. S HORN | |
| 3 | 10A | (AT CONT) Control de la caja automática | |
| 3 | 30A | (PTC) Calefactor adicional AC | |
| 3 | 10A | HP FUEL | |
| 4 | 10A | (ESCL) Bloqueo de dirección | |
| 5 | 30A | (PTC) Calefactor adicional AC | |
| 5 | 20A | VINJ1 | |
| 6 | 40A | (RAD FAN) Ventilador del radiador | |
| 6 | 50A | (RAD FAN) Ventilador del radiador | |
| 7 | (P/WDW, BCM) Ventanas eléctricas | ||
| 8 | (IGN SW) Interruptor de encendido | ||
| 9 | (ABS / VDC) Sistema de frenos antibloqueo; Solenoide de control de dinámica del vehículo | ||
| 10 | (EPS) Dirección asistida eléctrica | ||
| 11 | 4WD / HLC / DCDC B1 | ||
| 12 | DCDC B2 / PTC | ||
| 13 | 40A | (ABS / VDC) Sistema de frenos antibloqueo; Solenoide de control de dinámica del vehículo | |
| 13 | 50A | (ABS / VDC) Sistema de frenos antibloqueo; Solenoide de control de dinámica del vehículo | |
| 14 | 10A | (TAIL LAMP) Luces traseras | |
| 15 | 10A | AUDIO / VINJ2 | |
| 15 | 20A | AUDIO / VINJ2 | |
| 16 | 10A | (STOP LAMP) Luces de freno | |
| 17 | 15A | (FR FOG) Luces antiniebla delanteras |

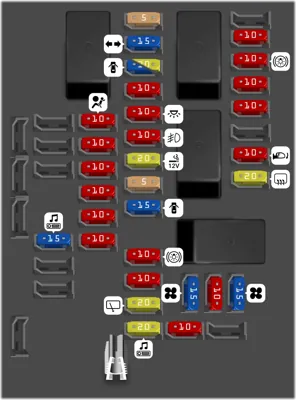

Caja de fusibles del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 8 | 15A | Audio | |
| 11 | 10A | Air Bag | |
| 12 | 10A | Partes eléctricas (IGN) | |
| 13 | 10A | Partes eléctricas (IGN-RUN) | |
| 14 | 10A | Bomba de lavado | |
| 15 | 10A | Menter (IGN) | |
| 16 | 10A | Sensor de dirección | |
| 17 | 5A | BCM | |
| 18 | 15A | Luz de giro | |
| 19 | 15A | Cerradura de puerta delantera | |
| 19 | 20A | Super bloqueo | |
| 20 | 10A | PARTES ELÉCTRICAS (BAT-2) | |
| 21 | 10A | Luces interiores | |
| 22 | 10A | Luz antiniebla trasera | |
| 23 | 20A | Toma de corriente | |
| 24 | 5A | Antena Inmobi | |
| 25 | 15A | Cerradura de puerta trasera | |
| 26 | 10A | Luz de freno -1 | |
| 27 | 10A | Partes eléctricas (BAT RUN) | |
| 28 | 20A | Limpiaparabrisas trasero | |
| 29 | 20A | Amplificador de audio | |
| 31 | 10A | Partes eléctricas (Auto ACC) | |
| 32 | 10A | Luz de freno-2 | |
| 33 | 10A | Aire acondicionado | |
| 34 | 10A | Control VDC | |
| 36 | 10A | Espejo calefaccionado | |
| 37 | 20A | Desempañador trasero | |
| 38 | 10A | Medidor (BAT) | |
| 40 | 15A | Motor del ventilador-2 | |
| 41 | 10A | IGN2 | |
| 42 | 15A | Motor del ventilador-1 |
