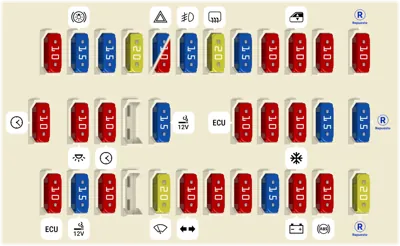

Bloque de Fusibles del Tablero de Instrumentos

N°	A	Descripción
1	10A	Interruptor de Control del Receptor del Volante, Unidad de Audio, Reproductor de CD, Cambiador de CD, Subwoofer, Relé del Altavoz del Teléfono, Antena, Unidad de Control del Teléfono, Monitor Frontal
2	15A	Interruptor de la Luz de Freno (Lámpara de Combinación Trasera IZQ/DER, Luz de Freno de Montaje Alto), Unidad de Control ASCD, ABS, Unidad de Control de Transmisión
3	15A	Apertura de la Tapa del Maletero, Apertura de la Tapa de Combustible, Relé de Apertura de la Tapa del Maletero [RHD]
4	20A	Desempañador Trasero
5	15A	Interruptor de Luces de Emergencia (Unidad de Intermitencia Combinada), Unidad de Control Multi-Remoto
5	10A	Luz de Emergencia
6	15A	Relé de Luz Antiniebla Delantera
7	20A	Relé del Desempañador de la Ventana Trasera
8	15A	Sensor de Oxígeno Calefaccionado
9	10A	Interruptor de Asiento Calefaccionado IZQ/DER
10	10A	Unidad de Control de Luces Diurnas, Unidad de Control de Ajuste de Faros, Interruptor de Puerta, Unidad de Control de Lavado de Faros, Sensor de Altura Trasero IZQ/DER, Luz de Posición IZQ/DER, Luz de Matrícula IZQ/DER, Lámpara de Combinación Trasera IZQ/DER, Interruptor de Ventana Eléctrica (Iluminación), Relé de Ventana Eléctrica, Unidad de Control de Tiempo, Relé del Desempañador de la Ventana Trasera, Espejo Interior Antideslumbrante Automático, Interruptor de Freno ASCD, Interruptor de Embrague ASCD, Unidad de Control ASCD, Relé de Posición de Estacionamiento/Neutral, Conector de Enlace de Datos, Unidad de Control Multi-Remoto, Unidad de Alarma, Navi
11	10A	Unidad de Control de Transmisión, Sensor de Revoluciones, Interruptor de Modo A/T
12	10A	Interruptor de Llave, Unidad de Control de Tiempo, Medidor de Combinación, Reloj, Unidad de Alarma, Indicador de Seguridad, NATS Immu, Navi, Conector de Enlace de Datos, Amplificador Automático de Aire Acondicionado, Unidad de Control de Transmisión
13	10A	Lámpara Interior, Lámpara de Paso Delantera, Interruptor de Puerta, Unidad de Control de Tiempo, Iluminación del Orificio de Llave de Encendido, Lámpara de Punto, Lámpara de Espejo de Vanidad IZQ/DER (Iluminación), Lámpara/Interruptor del Maletero, Relé del Desempañador de la Ventana Trasera (Espejo de Puerta)
14	10A	Medidor de Combinación, Reloj, Interruptor de Control Remoto del Espejo de Puerta, Unidad de Control Navi, Monitor Frontal
16	15A	Toma de Corriente
17	10A	Inyector, Relé de Bomba de Combustible (ECM)
18	10A	Unidad de Sensor de Diagnóstico de Airbag
19	10A	Amplificador Automático de Aire Acondicionado, Relé de Aire Acondicionado, Unidad de Control de Aire Acondicionado, Motor de la Puerta de Mezcla de Aire
20	15A	Relé de Posición de Estacionamiento/Neutral (Interruptor de Posición de Estacionamiento/Neutral), NATS IMMU, Válvula de Control de Volumen de la Válvula de Purga del Canister EVAP, Válvula de Control de la Válvula de Control de Remolino, Relé del Ventilador de Enfriamiento (1, 2, 3), Sistema de Control de Aire de Inducción Variable, ASCD
21	10A	Unidad de Control de Luces Diurnas, Módulo de Control del Motor, Señal de Arranque
22	15A	Encendedor de Cigarrillos
23	10A	Persiana Enrollable
25	20A	Motor del Limpiaparabrisas Delantero, Motor del Lavaparabrisas Delantero, Interruptor del Limpiaparabrisas Delantero
26	10A	Interruptor de Luces de Emergencia (Unidad de Intermitencia Combinada), Lámpara de Giro
27	10A	Control de Suspensión
28	10A	DTRL
29	15A	Relé de Bomba de Combustible (Bomba de Combustible y Sensor de Nivel de Combustible, Condensador)
30	10A	Medidor de Combinación, Unidad de Control de Luces Diurnas, Alternador, Interruptor de Posición de Estacionamiento/Neutral (Luz de Reversa), Interruptor de Puerta, Interruptor de Freno ASCD, Interruptor de Embrague ASCD, Unidad de Control ASCD, Relé de Posición de Estacionamiento/Neutral
31	10A	ABS
32	10A	Fusible de repuesto
33	15A	Fusible de repuesto
34	20A	Fusible de repuesto

Caja de fusibles en el compartimento del motor

N°	A	Descripción
1	30A	Motor del lavador de faros (Unidad de control del lavador de faros)
2	40A	ABS
3	40A	ABS
4	40A	Interruptor de encendido
5	80A	Relé de accesorios (Fusible: "22"), Relé de encendido (Fusible: "8", "9", "10", "11"), Relé del motor del ventilador (Fusible: "14", "16"), Fusible: "12", "13"
6	10A	Interruptor de faro, Unidad de control de luz diurna, Motor de ajuste de faro LH/RH, Interruptor de luz antiniebla, Unidad de control de navegación, Unidad de control de lavador de faros, Unidad de control de tiempo, Interruptor de control de iluminación (Medidor de combinación, Unidad de audio, Reproductor de CD, Encendedor de cigarrillos, Interruptor de lavador de faros, Luz de la guantera, Interruptor de emergencia, Unidad de control de navegación, Interruptor de control remoto del espejo de la puerta, Reloj, Interruptor de ajuste de faro, Dispositivo A/T, Unidad de control de aire acondicionado, Amplificador de aire acondicionado (aire acondicionado automático), Cenicero)
7	15A	Relé ECM, NATS IMMU, Interruptor de posición del acelerador, Sensor de posición del cigüeñal, Soporte del motor controlado electrónicamente delantero, Soporte del motor controlado electrónicamente trasero
8	15A	Válvula IACV-ACC, Relé ECM (Condensador, Bobina de encendido)
9	10A	Relé de la bocina
10	15A	Unidad de audio, Reproductor de CD, Cambiador de CD, Unidad de control de teléfono, Unidad de control de navegación, Monitor frontal
11	20A	Relé del faro (derecho), Faro (bajo derecho), Diodo
12	20A	Relé del faro (izquierdo), Faro (bajo izquierdo), Diodo
14	15A	Relé del motor del ventilador
15	15A	Relé del motor del ventilador
16	80A	Relé de encendido (Fusible: "25", "26", "29", "30", "31"), Fusible: "2", "3", "5", "6", "7"
17	40A	Interruptor automático (Unidad de control de tiempo, Cierre de puertas, Relé de ventana eléctrica, Interruptor principal de ventana eléctrica, Motor del techo solar, Asiento eléctrico)
18	40A	Relé del ventilador de enfriamiento 3
19	40A	Relé del ventilador de enfriamiento 1 (bajo), Relé del ventilador de enfriamiento 2 (alto)
22	10A	Sistema de carga
23	15A	Faro (derecho), Indicador de luz alta, Diodo, Unidad de control de luz diurna, Relé de faro (derecho) (Xenón), Interruptor de luz antiniebla trasera
24	15A	Faro (izquierdo), Interruptor de faro, Indicador de luz alta, Relé de atenuación, Diodo, Unidad de control de luz diurna, Relé de faro (izquierdo) (Xenón)
25	15A	Subwoofer
26	10A	Relé de aire acondicionado
27	10A	Relé de luz antiniebla trasera, Indicador de luz antiniebla trasera
