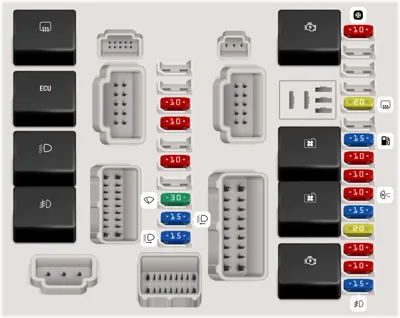

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (Rear Window Defogger) Desempañador trasero | ||
| - | Engine Control Module (ECM) | ||
| - | (Headlamp Low) Faros de luz baja | ||
| - | (Front Fog Lamp) Luces antiniebla delanteras | ||
| - | (Starter) Sistema de arranque | ||
| - | (Cooling Fan (High)) Ventilador del radiador velocidad alta | ||
| - | (Cooling Fan (Low)) Ventilador del radiador velocidad baja | ||
| - | (Ignition) Encendido | ||
| 1 | 10A | (A/C COMP) Compresor de aire acondicionado | |
| 5 | 20A | (RR DEF) Desempañador trasero | |
| 7 | 15A | (FUEL PUMP) Bomba de combustible | |
| 8 | 10A | (A/T ECU IGN) Control de la caja automática | |
| 9 | 10A | (ABS IGN) Sistema de frenos antibloqueo | |
| 10 | 10A | (REV LAMP IGN) Luces de reversa | |
| 11 | 15A | ETC SUPPLY | |
| 12 | 20A | EGI | |
| 13 | 10A | O2 & A/F SENSOR | |
| 14 | 10A | INJ SUPPLY | |
| 15 | 15A | (FR FOG LAMP) Luces antiniebla delanteras | |
| 18 | 10A | (H/LAMP HI RH) Faro derecho de luz alta | |
| 19 | 10A | (H/LAMP HI LH) Faro izquierdo de luz alta | |
| 21 | 10A | (TAIL LAMP) Luces traseras | |
| 23 | 30A | (FR WIPER) Limpiaparabrisas delanteros | |
| 24 | 15A | (H/LAMP LO LH) Faro izquierdo de luz baja | |
| 25 | 15A | (H/LAMP LO RH) Faro derecho de luz baja |
Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Accesorio | ||
| - | Motor del ventilador | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Sistema de retención suplementario | |
| 2 | 10A | Sistema de dirección asistida controlado eléctricamente, Relé de encendido, Relé de la bomba de combustible, Sistema antirrobo Nissan, Sistema de llave inteligente, Módulo de control de la carrocería (BCM) | |
| 3 | 10A | Tablero de instrumentos, Luces de advertencia, Timbre de advertencia de iluminación, Sistema de carga | |
| 4 | 15A | Lavaparabrisas delantero, Lavaparabrisas trasero | |
| 5 | 10A | Desempañador de espejos | |
| 6 | 10A | Audio, Sistema de llave inteligente, Sistema antirrobo Nissan, Espejo de puerta | |
| 7 | 10A | Módulo de control de la carrocería (BCM) | |
| 8 | 10A | Sistema de control remoto múltiple de cierre centralizado, Sistema de llave inteligente, Alarma posventa - Precableado, Timbre de advertencia, Sistema antirrobo Nissan | |
| 9 | 10A | Luz de freno, Interruptor de freno, Sistema de frenos antibloqueo, Sistema de programa electrónico de estabilidad, Luces de advertencia, Sistema de llave inteligente | |
| 12 | 10A | Luz interior, Sistema de control remoto múltiple, Iluminación, Luces del espejo de vanidad y del maletero, Sensor de lluvia, Timbre de advertencia | |
| 14 | 10A | Iluminación del panel, OBD II (Diagnóstico de la computadora de a bordo), Sistema de llave inteligente, Luces direccionales y de advertencia de peligro | |
| 15 | 15A | Aire acondicionado | |
| 16 | 10A | Calefactor PTC | |
| 17 | 15A | Aire acondicionado | |
| 18 | 15A | Toma de corriente trasera | |
| 19 | 10A | Asiento calefaccionado | |
| 20 | 15A | Toma de corriente delantera (Encendedor de cigarrillos) |
Caja de fusibles adicional del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 10A | Sistema de luces diurnas | |
| 3 | 10A | CR, HR: Sistema de carga | |
| 4 | 10A | Bocina | |
| 5 | Sistema de dirección asistida controlada eléctricamente | ||
| 6 | Lavador de faros | ||
| 7 | Sistema de frenos antibloqueo, Sistema de programa electrónico de estabilidad | ||
| 8 | 40A | Ventana eléctrica, Módulo de control de la carrocería (BCM) | |
| 9 | 40A | Calefactor PTC | |
| 10 | Interruptor de encendido | ||
| 11 | Relé bajo del ventilador de refrigeración, Relé alto del ventilador de refrigeración | ||
| 12 | Sistema de frenos antibloqueo, Sistema de programa electrónico de estabilidad | ||
| 13 | 15A | Sistema de audio | |
| 17 | Bocina | ||
| 18 | Luz diurna |
Diagrama de la Caja de Fusibles del Compartimiento del Motor (Ver 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Desempañador de la Ventana Trasera | ||
| - | Módulo de Control del Motor (ECM) | ||
| - | Faro Delantero Bajo (Luz Baja) | ||
| - | Lámpara Antiniebla Delantera | ||
| - | Motor de Arranque | ||
| - | - | ||
| - | Ventilador de Refrigeración (Alto) | ||
| - | Ventilador de Refrigeración (Bajo) | ||
| - | Encendido | ||
| 34 | 10A | Faros Delanteros Derechos (Luz Alta), Sistema de Luces Diurnas, Control Automático de Luces | |
| 35 | 10A | Faros Delanteros Izquierdos (Luz Alta), Sistema de Luces Diurnas, Control Automático de Luces | |
| 37 | 10A | Luz Trasera, Luz de Estacionamiento, Control Automático de Luces, Faro Delantero, Iluminación | |
| 39 | 30A | Sistema de Limpiaparabrisas y Lavaparabrisas Delantero (Con Sensor de Lluvia) | |
| 40 | 15A | Faros Delanteros Izquierdos (Luz Baja), Sistema de Luces Diurnas, Control Automático de Luces | |
| 41 | 15A | Faros Delanteros Derechos (Luz Baja), Sistema de Luces Diurnas, Control Automático de Luces | |
| 42 | 10A | aire acondicionado | |
| 46 | 20A | Desempañador de la Ventana Trasera, fusible "5" | |
| 48 | 15A | CR, HR: Relé de la Bomba de Combustible | |
| 49 | 10A | Sensor de Velocidad del Vehículo A/T (Sensor de Revolución), Sensor de Temperatura del Fluido A/T y Suministro de Energía del TCM, Circuito Principal de Suministro de Energía y Tierra, Sensor de Revolución de la Turbina | |
| 50 | 10A | Sistema de Frenos Antibloqueo, Sistema de Programa Electrónico de Estabilidad | |
| 51 | 10A | Interruptor de Posición de Estacionamiento/Neutro, Elementos NO detectivos, Sistema de Arranque, Lámpara de reversa, Lámpara Indicadora A/T, Limpiaparabrisas y Lavaparabrisas Trasero | |
| 52 | 15A | CR, HR: Relé del Motor de Control del Acelerador | |
| 53 | 20A | Relé del Módulo de Control del Motor, Circuito Principal de Suministro de Energía y Tierra, Sensor de Flujo de Masa de Aire, Sensor de Posición del Cigüeñal (CKPS), Sensor de Posición del Árbol de Levas (FASE), Válvula Solenoide de Control de Volumen de Purga del Canister EVAP, Sistema de Encendido, Válvula Solenoide de Control de Distribución de Válvulas de Admisión, Alarma Postventa - Precableado, Inyector de Combustible, Sensor de Posición del Árbol de Levas, Actuador de Flujo de Combustible, Válvula Solenoide de Control de Aumento del Turbocompresor, Interruptor de Freno, Suministro de Energía del ECM para Respaldo (motor CR) | |
| 54 | 10A | CR, HR: Sensor de Oxígeno Calefaccionado Delantero, Sensor de Oxígeno Calefaccionado Trasero, Función del Sistema de Inyección de Combustible | |
| 55 | 10A | CR, HR: Función del Sistema de Inyección de Combustible, Inyector de Combustible | |
| 56 | 15A | Lámpara Antiniebla Delantera | |
| 56 | 20A | Lámpara Antiniebla Delantera |
