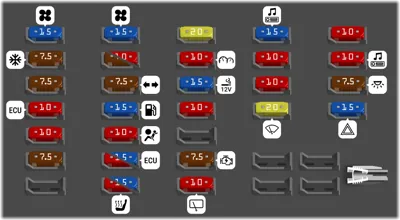

Panel de Caja de Fusibles Interior

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
1	15A	(BLOWER MOTOR) Motor soplador de AC
2	15A	(BLOWER MOTOR) Motor soplador de AC
3	20A	TRANSFER SHIFT
4	15A	(AUDIO AMP) Sistema de audio
5	10A	BACK WDW
6	7.5A	(AIR CON) Aire acondicionado
7	7.5A	(ABS CONT) Sistema de frenos antibloqueo
7	10A	(ABS VDC) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo
8	10A	(METER) Cuadro de instrumentos
9	10A	(MIRROR) Espejos eléctricos
10	10A	(AUDIO) Sistema de audio
11	7.5A	(ELEC IGN) Protege varios circuitos
12	7.5A	(TURN SIGNAL) Luces de giro o guiño
13	15A	(CIG LIGHTER) Encendedor de cigarrillos / enchufes de corriente
14	10A	(STOP LAMP) Luces de freno
15	7.5A	(ROOM LAMP) Luz de domo y luz interior
16	10A	(ENG CONT) Unidad de control del motor
17	15A	(FUEL PUMP) Bomba de combustible
18	10A	(AT CONT.) Control de la caja automática
19	20A	(FR WIPER) Limpiaparabrisas delanteros
20	15A	(HAZARD) Luz de emergencia o balizas
21	10A	(INJECTOR) Inyectores de combustible
22	10A	(AIR BAG) Airbag
24	7.5A	(ELEC B) Protege varios circuitos
25	10A	(ENG CONT) Unidad de control del motor
25	15A	(ENG CONT) Unidad de control del motor
26	7.5A	(STARTER) Sistema de arranque
28	10A	(HEATER SEAT) Asientos calefaccionados
28	15A	(HEATER SEAT) Asientos calefaccionados
29	10A	(RR WIP) Limpiaparabrisas trasero

N°	A	Descripción
-		T/F IND
-		(FUEL PUMP) Bomba de combustible
-		N.P
-		(BATTERY MAIN) Sistema de carga
2	40A	(ABS SOL) Solenoide del sistema de frenos antibloqueo
3	40A	(ABS MTR) Sistema de frenos antibloqueo
4	40A	(IGN SW) Interruptor de encendido
5	20A	(TRAILER TOW) Remolque
6	7.5A	(ANTI HORN) Sistema antirobo
7	15A	(FR FOG) Luces antiniebla delanteras
8	10A	(HORN) Bocina
9	20A	ETS MTR
10	20A	(RR DEF) Desempañador trasero
11	20A	(RR DEF) Desempañador trasero
12	10A	(HEATER MIRROR) Calefactor de espejo
13	100A	(BATTERY) Sistema de carga
14	15A	(H/LAMP RH) Faro derecho
15	15A	(H/LAMP LH) Faro izquierdo
16	10A	(TAIL) Luces traseras
17	7.5A	(ECCS) Sistema de aire acondicionado
18	10A	(INJ) Inyectores de combustible
19	15A	(POWER SOCKET 2) Encendedor de cigarrillos / enchufes de corriente
20	7.5A	(ALT) Sistema de carga
22	40A	(POWER WINDOW) Ventanas eléctricas
23	40A	(BAT) Sistema de carga
24	30A	(RAD FAN) Ventilador del radiador
25	80A	(ACC IGN) Protege varios circuitos accesorios
26	15A	(THROT MTR) Control electrónico del acelerador
27	20A	(HID LH) Luces de circulación diurna
28	20A	(HID RH) Luces de circulación diurna

N°	A	Descripción
-		(BATTERY MAIN) Sistema de carga
-		T/F IND
-		(FUEL PUMP) Bomba de combustible
-		N.P
-		EGI
2	40A	(ABS SOL) Solenoide del sistema de frenos antibloqueo
3	40A	(ABS MTR) Sistema de frenos antibloqueo
4	40A	(IGN SW) Interruptor de encendido
5	15A	(POWER SOCKET 1) Encendedor de cigarrillos / enchufes de corriente
5	20A	(TRAILER TOW) Remolque
6	7.5A	(ANTI HORN) Sistema antirobo
7	15A	(FR FOG) Luces antiniebla delanteras
8	10A	(HORN) Bocina
9	20A	ETS MTR
10	20A	(RR DEF) Desempañador trasero
11	20A	(RR DEF) Desempañador trasero
12	10A	(HEATER MIRROR) Calefactor de espejo
13	100A	(BATTERY) Sistema de carga
14	15A	ZH/LAMP RH
15	15A	(H/LAMP LH) Faro izquierdo
16	10A	(TAIL) Luces traseras
17	7.5A	(ECCS) Sistema de aire acondicionado
18	10A	(INJ) Inyectores de combustible
19	15A	(POWER SOCKET 2) Encendedor de cigarrillos / enchufes de corriente
20	7.5A	(ALT) Sistema de carga
22	40A	(POWER WINDOW) Ventanas eléctricas
23	40A	(BAT) Sistema de carga
24	30A	(RAD FAN) Ventilador del radiador
25	80A	(ACC IGN) Protege varios circuitos accesorios

N°		A	Descripción
-			(FR FOG) Luces antiniebla delanteras
-			(KEY LESS) Acceso a distancia sin llaves
-			TRANSFER SHIFT LOW ATP
-			(FUEL PUMP) Bomba de combustible
-			TRANSFER SHIFT HI
-			(RR DEF) Desempañador trasero
-			(HEAD LAMP) Faros
-			ANTITHEFT HEAD LAMP
-			(HEAD LAMP) Faros
-			(HORN) Bocina
-			(AIR CON) Aire acondicionado
-			(TAIL LAMP) Luces traseras
