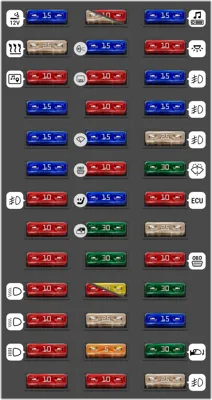

Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Sistema de audio, relé de luces, alarma, pantalla, ECU de navegación, tacógrafo | |
| 2 | 10A | Iluminación interior | |
| 3 | 15A | Relé de luces antiniebla | |
| 4 | 15A | Señal, Interruptores: iluminación exterior, indicadores de dirección, luces antiniebla | |
| 5 | 25A | Señal, Interruptores: iluminación exterior, indicadores de dirección, luces antiniebla | |
| 6 | 30A | Limpiaparabrisas y lavaparabrisas | |
| 7 | 10A | ECU, transmisión manual, ECU, relé de arranque y bomba de combustible | |
| 8 | 25A | Calefactor interior | |
| 9 | 10A | Cierre centralizado, Conector de diagnóstico, tablero de instrumentos, sensor de ángulo de dirección | |
| 10 | 30A | Cierre centralizado | |
| 11 | 15A | Indicador de dirección | |
| 12 | 30A | Relé para luneta trasera calefaccionada y espejos exteriores | |
| 13 | 25A | Señal, Interruptores: iluminación exterior, indicadores de dirección y luces antiniebla | |
| 14 | 25A | Relé para bomba de agua eléctrica del sistema de calefacción auxiliar, Bloque de distribución de aire auxiliar | |
| 14 | 10A | Faros de luz alta | |
| 15 | 15A | Luces de marcha traseras - interruptor, Relé de calefacción de combustible, luces de reversa, limpiaparabrisas | |
| 16 | 10A | Cierre centralizado, Luneta trasera calefaccionada, Iluminación de la guantera, tablero de instrumentos, control de clima, control de alcance de faros | |
| 17 | 10A | Sensor de velocidad del vehículo, Sensor de ángulo de dirección, ECU ABS, ECU ESP | |
| 18 | 15A | Panel de control del calefactor, Limpiaparabrisas y lavaparabrisas, Sistema de audio, dimensiones del relé, luces de cruce, limpiaparabrisas trasero, pantalla | |
| 19 | 10A | Interruptor de luz de freno, Conector de diagnóstico, ECU AirBag y Asistencia de estacionamiento, Sensor de lluvia y luz, Interruptor ESP | |
| 20 | 15A | Calefactor interior, relé de calefactor auxiliar, Asientos del conductor y pasajero calefaccionados - interruptores | |
| 21 | 30A | Ventanas eléctricas | |
| 22 | 30A | Limpiaparabrisas trasero: motor y relé | |
| 23 | 10A | Faros de luz alta | |
| 23 | 20A | Sistema de calefacción auxiliar, Bloque de distribución de aire auxiliar | |
| 24 | 25A | Panel de control de clima del pasajero, Sistema de calefacción auxiliar - Relé de bomba de agua | |
| 25 | 5A | Relé para la descarga del circuito de suministro "+" de la batería con un retardo de tiempo para la luz interior | |
| 26 | 10A | Espejos exteriores calefaccionados | |
| 27 | 15A | Encendedor de cigarrillos - 1ª fila de asientos, Equipo adicional - 1ª fila de asientos | |
| 28 | 25A | Ventilador del calefactor y aire acondicionado, Control de clima - panel de control | |
| 29 | 10A | Pantalla, Luz de circulación diurna - Relé principal, Sistema de audio, ECU de navegación | |
| 30 | 15A | Toma de corriente adicional de 12 V - 1ª fila de asientos | |
| 31 | 15A | Toma de corriente adicional de 12 V - 2ª fila de asientos | |
| 32 | 15A | Señal acústica | |
| 33 | 10A | Luces antiniebla | |
| 34 | 10A | Luces laterales - estribor | |
| 35 | 10A | Luces laterales - lado de babor, Iluminación del tablero de instrumentos | |
| 36 | 10A | Luz de cruce - faro derecho | |
| 37 | 10A | Luz de cruce - faro izquierdo | |
| 38 | 10A | Luz alta - faro derecho | |
| 39 | 10A | Luz alta - faro izquierdo |
Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 70A | Caja de fusibles del habitáculo, unidad de precalentamiento | |
| 3 | 60A | Relé del calentador de inmersión 1 y 4 | |
| 4 | 60A | Relé del calentador de inmersión 2 y 3 | |
| 6 | 60A | Relé del ventilador de refrigeración | |
| 7 | 60A | Caja de fusibles del habitáculo, Relé de consumidor 1 | |
| 9 | 60A | Relés 1 y 2 "+" después de la alimentación de encendido, Relé para el calefactor auxiliar del habitáculo | |
| 10 | 60A | Caja de fusibles del habitáculo, Alarma antirrobo | |
| 12 | 40A | Ventilador eléctrico para calefactor y aire acondicionado | |
| 13 | 25A | ECU | |
| 14 | 15A | Circuito de alimentación de energía del motor | |
| 15 | 10A | Embrague electromagnético del compresor del aire acondicionado | |
| 16 | 20A | Relé del calentador de combustible |
Caja de fusibles del compartimento del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | [Calefactor auxiliar] 2 o 3 calentadores adicionales, [Diésel] Relé del calefactor de estacionamiento | ||
| - | [Diésel] Relé para la computadora de inyección de combustible, [Gasolina] Interrupción de inyección | ||
| - | Relé de la bomba de diésel | ||
| - | Relé de la bomba de combustible/precalentamiento de diésel | ||
| - | Calefactor de estacionamiento diésel: Relé para la unidad de ventilador, segundo nivel de velocidad | ||
| - | Relé de acoplamiento: Compresor del aire acondicionado | ||
| - | Relé de 1 calentador adicional (termo-émbolo) | ||
| - | 2 o 3 calentadores adicionales (termo-émbolos), [Gasolina] Relé del calefactor de estacionamiento | ||
| - | [Diésel] Unidad de ventilador, [Diésel] Relé para el segundo nivel de velocidad con aire acondicionado, [Gasolina] Primer nivel de velocidad con aire acondicionado | ||
| - | [Gasolina] Unidad de ventilador, [Diésel] Relé para el primer nivel de velocidad del ventilador con aire acondicionado, [Gasolina] Segundo nivel de velocidad con aire acondicionado | ||
| - | Relé para parabrisas calefaccionado. | ||
| - | Relé para parabrisas calefaccionado. | ||
| 16 | 40A | Aire acondicionado | |
| 17 | 50A | Calefacción del parabrisas | |
| 18 | 50A | Calefacción del parabrisas | |
| 19 | 60A | Caja de fusibles en el motor | |
| 20 | 60A | ABS | |
| 21 | 60A | Caja de fusibles en el motor | |
| 22 | 60A | Caja de fusibles en el motor | |
| 23 | 70A | Ventilador del radiador | |
| 23 | 50A | Ventilador del radiador | |
| 23 | 60A | Ventilador del radiador | |
| 24 | 60A | Fusible automático de advertencia | |
| 24 | 50A | Fusible automático de advertencia | |
| 25 | 70A | Precalentamiento |
Caja de fusibles del compartimento del motor (Tipo 3)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | De reserva | |
| - | 15A | Embrague electromagnético del compresor del aire acondicionado | |
| - | 30A | De reserva | |
| - | 5A | Transmisión de cambio automatizado (ASM) | |
| - | 20A | Transmisión de cambio automatizado (ASM) | |
| - | 30A | Transmisión de cambio automatizado (ASM) | |
| - | 40A | Sistema ABS / ESP | |
| - | 40A | Motor G9U: Motor del ventilador de refrigeración | |
| - | 40A | Motor del ventilador de la calefacción | |
| - | 40A | Circuitos auxiliares | |
| - | 60A | De reserva | |
| - | 40A | Sistema ABS/ESP | |
| - | 60A | Sistema ABS/ESP | |
| - | 60A | Cadenas de la cerradura de encendido | |
| - | 60A | De reserva | |
| - | 50A | De reserva | |
| - | 60A | De reserva | |
| - | 25A | Calefactor adicional [excepto motor F4R] | |
| - | 70A | De reserva | |
| - | Relé del embrague electromagnético del compresor del aire acondicionado | ||
| - | Relé del calefactor del filtro de combustible [Diésel] | ||
| - | Relé de control del motor | ||
| - | Relé de arranque |
