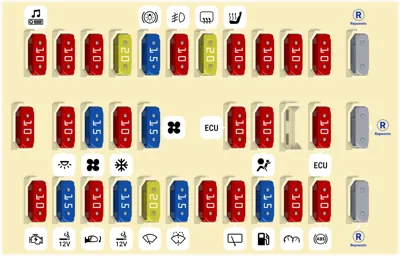

Caja de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (AUDIO) Sistema de audio | |
| 2 | 10A | (ACC) Protege varios circuitos accesorios | |
| 3 | 10A | (TRUNK OPENER) Apertura del baúl eléctrica | |
| 4 | 20A | LUGG SOCKET | |
| 5 | 15A | (STOP LAMP) Luces de freno | |
| 6 | 10A | (RR FOG LAMP) Luces antiniebla traseras | |
| 7 | 20A | (RR DEFOG) Desempañador trasero | |
| 8 | 10A | (SEAT HEATER) Asientos calefaccionados | |
| 9 | 10A | (ACC 2) Protege varios circuitos accesorios | |
| 10 | 10A | (ELECTRONIC PARTS) Protege varios circuitos | |
| 11 | 10A | (A/T CONTROL) Control de la caja automática | |
| 12 | 10A | (ELECTRONIC PARTS 2) Protege varios circuitos | |
| 13 | 10A | (ROOM LAMP) Luz de domo y luz interior | |
| 14 | 15A | (BLOWER MOTER) Motor soplador de AC | |
| 15 | 10A | (AIR CONDITIONER) Aire acondicionado | |
| 16 | 15A | (BLOWER MOTOR) Motor soplador de AC | |
| 17 | 10A | (ENCINE CONTROL 2) Sistema de control del motor | |
| 18 | 10A | (AIR BAG) Airbag | |
| 20 | 10A | (ENGINE CONTROL1) Sistema de control del motor | |
| 21 | 10A | (STARTER SIGNAL) Sistema de arranque | |
| 22 | 15A | (CIGGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 23 | 10A | (MIRROR) Espejos eléctricos | |
| 24 | 15A | (SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
| 25 | 20A | (FR WIPER) Limpiaparabrisas delanteros | |
| 26 | 15A | (WASH) Limpiaparabrisas | |
| 27 | 10A | (02 SENS) Sensor de oxígeno | |
| 28 | 10A | (RR WIPER) Limpiaparabrisas trasero | |
| 29 | 15A | (FUEL PUMP) Bomba de combustible | |
| 30 | 10A | (METER) Cuadro de instrumentos | |
| 31 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 32 | (SPARE) Fusible de respuesto | ||
| 33 | (SPARE) Fusible de respuesto | ||
| 34 | (SPARE) Fusible de respuesto |
Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 120A | 1er fusible principal | |
| 2 | 80A | Consumidores con el encendido activado | |
| 3 | 50A | Motor de la bomba del sistema de frenos antibloqueo | |
| 4 | 40A | Interruptor de encendido (bloqueo) | |
| 5 | 30A | Válvulas solenoides del sistema de frenos antibloqueo | |
| 8 | 10A | Luces de estacionamiento | |
| 9 | 15A | Sistema de audio | |
| 10 | 10A | Sistema de gestión del motor | |
| 11 | 15A | Señal acústica | |
| 14 | 15A | Luz de cruce (faro izquierdo) | |
| 15 | 15A | Luz de cruce (faro derecho) | |
| 16 | 15A | Motor del actuador del acelerador | |
| 17 | 15A | Luz de carretera (faro izquierdo) | |
| 18 | 15A | Luz de carretera (faro derecho) | |
| 19 | 15A | Luces antiniebla | |
| 20 | 20A | Bobinas de encendido | |
| 21 | 80A | 2do fusible principal | |
| 23 | 30A | Lavaluces | |
| 24 | 40A | 2do motor del ventilador del radiador | |
| 25 | 40A | 1er motor del ventilador del radiador | |
| 26 | 40A | Elevalunas eléctricos |
Caja de relés #1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de la luz antiniebla | ||
| 2 | Relé del ventilador del radiador | ||
| 3 | Freno ACC | ||
| 4 | Relé del ventilador del radiador | ||
| 5 | Relé del embrague electromagnético del compresor del aire acondicionado | ||
| 6 | Relé del ventilador del radiador | ||
| 7 | Relé para la activación de los modos "P" (estacionamiento) "N" (punto muerto) de una transmisión automática o variador | ||
| 8 | Relé para encender las luces de cruce durante el día | ||
| 9 | Relé de la señal acústica | ||
| 10 | Relé del ventilador del radiador |
Caja de relés n.º 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces | ||
| - | Relé de luces |
