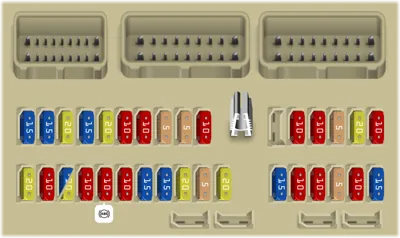

Caja de fusibles del tablero de instrumentos izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 15A | Intermitentes, luces de giro, indicadores de dirección y luces de advertencia de peligro | |
| 2 | 15A | Toma de corriente | |
| 3 | 20A | BCM (Módulo de control de la carrocería) | |
| 4 | 15A | BCM (Módulo de control de la carrocería) | |
| 5 | 20A | BCM (Módulo de control de la carrocería) | |
| 6 | 10A | Interruptor del freno de estacionamiento eléctrico, Conector de enlace de datos, Unidad de control 4WD, Iluminación, Relé de la ventana eléctrica, Relé de apertura del espejo de la puerta, Relé de cierre del espejo de la puerta | |
| 7 | 10A | BCM (Módulo de control de la carrocería), Interruptor de combinación | |
| 8 | 5A | Interruptor de enclavamiento del embrague | |
| 9 | 5A | Unidad de control 4WD, Amplificador de antena NATS | |
| 10 | 10A | Interruptor de la lámpara de freno, BCM (Módulo de control de la carrocería) | |
| 12 | 10A | Relé de luces interiores | |
| 13 | 10A | Tablero de instrumentos | |
| 14 | 5A | BCM (Módulo de control de la carrocería), Unidad de control de la sirena, Interruptor de cancelación del sensor, Interruptor de combinación | |
| 15 | 20A | Audio, Unidad de control de navegación, Unidad de control del monitor de vista envolvente | |
| 17 | 20A | Motor del soplador, Transistor de potencia, Amplificador del aire acondicionado | |
| 19 | 15A | Relé de luces interiores | |
| 19 | 20A | Relé de luces interiores | |
| 20 | 10A | Control del aire acondicionado, Amplificador del aire acondicionado, Conjunto del motor de la persiana, Interruptor de posición del pedal de freno, Interruptor de la lámpara de freno, Interruptor de control remoto del espejo de la puerta | |
| 21 | 10A | ABS | |
| 22 | 10A | Calefactor del espejo de la puerta | |
| 23 | 15A | Desempañador de la ventana trasera | |
| 24 | 15A | Desempañador de la ventana trasera | |
| 26 | 5A | Lámpara de freno izquierda, Lámpara trasera izquierda, Lámparas de matrícula, Lámpara de la guantera, Interruptor de ajuste de los faros, Audio, Unidad de control de navegación | |
| 27 | 20A | Motor del soplador, Amplificador del aire acondicionado, Relé de control de reinicio del motor | |
| 28 | 15A | Interruptor del asiento delantero calefaccionado | |
| 29 | 10A | Convertidor DC/DC | |
| 30 | 10A | Unidad de control de sonar, Relé PTC 1, Relé PTC 2, Relé PTC 3, Unidad de cámara frontal, Iluminación, Audio, Relé del calefactor de combustible, Conector de enlace de datos, Interruptor de la lámpara de freno, Sensor de distancia, Espejo interior antideslumbrante automático, Unidad de control EPS, Interruptor de combinación (cable espiral), Módulo de control del chasis, Espejo interior antideslumbrante automático, Unidad de control 4WD, Unidad de control del freno de estacionamiento eléctrico, Unidad de control del monitor de vista envolvente, Sensor de ángulo de dirección, Unidad de control de navegación | |
| 31 | 5A | Tablero de instrumentos | |
| 32 | 10A | Unidad de sensor de diagnóstico del airbag | |
| 33 | 15A | Interruptor de combinación, Unidad de control de la bomba, Válvula solenoide de conmutación del limpiaparabrisas |
Parte trasera (Caja de fusibles del lado izquierdo del tablero de instrumentos)
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido | ||
| - | Desempañador de la ventana trasera | ||
| - | Accesorios | ||
| - | Ventilador delantero |
Caja de fusibles del compartimento del motor #1
| N° | A | Descripción | |
|---|---|---|---|
| 51 | 10A | Persiana de parrilla activa, Módulo de control del motor | |
| 52 | 15A | Módulo de control del motor, Válvula solenoide de control de purga del canister EVAP, Válvula solenoide de control de derivación del refrigerante del motor, Calentador de combustible y sensor de nivel de agua en el combustible, Bomba de combustible de alta presión, Condensador, Bobinas de encendido, Válvula solenoide de control de tiempo de válvula de escape, Válvula solenoide de control de tiempo de válvula de admisión, Relé del inyector de combustible, Relé de la bomba de combustible de alta presión, Sensor de flujo de masa de aire, Sensor de oxígeno calefaccionado, Válvula solenoide de control de compuerta de desecho del turbocompresor, Sensor de relación aire-combustible, Actuador de flujo de combustible, Válvula solenoide de control de impulso del turbocompresor, Válvula solenoide intermedia de control de tiempo de válvula de admisión, Válvula solenoide de control de tiempo de válvula de admisión, Válvula de control de derivación del turbocompresor, Válvula solenoide de control de presión de aceite del motor | |
| 53 | 15A | MR: Relé del motor de control del acelerador | |
| 54 | 10A | Módulo de control del motor, Válvula solenoide de control de derivación del refrigerante del motor, Válvula solenoide de control de tiempo de válvula de admisión, Válvula solenoide de control de presión de aceite del motor, Válvula solenoide de control de tiempo de válvula de escape, Válvula de control de derivación del turbocompresor, Válvula de control de corredor del colector de admisión | |
| 55 | 15A | Módulo de control del motor, Sensor de oxígeno calefaccionado, Válvula solenoide de control del calentador del termostato, Unidad de control de brillo, Válvula solenoide de control de impulso del turbocompresor, Sensor de relación aire-combustible, Actuador de flujo de combustible, Válvula de control de corredor del colector de admisión | |
| 56 | 15A | Módulo de control del motor, Unidad de bloqueo de dirección | |
| 57 | 15A | Relé del aire acondicionado | |
| 58 | 10A | Módulo de control del motor, Relé de reinicio del motor | |
| 59 | - | - | |
| 60 | 30A | Relé de limpiaparabrisas delantero Hi/Lo | |
| 61 | 20A | Relé de la bomba de combustible | |
| 62 | - | - | |
| 63 | 10A | Módulo de control de la transmisión (TCM), Sensor de velocidad primaria, Sensor de velocidad de salida, Interruptor de rango de transmisión, Sensor de velocidad de entrada, Ipdm E/R, Sensor de velocidad secundaria | |
| 64 | - | - | |
| 65 | 5A | Módulo de control del motor, Unidad de bloqueo de dirección | |
| 66 | 10A | Airbags, sistema ABS | |
| 67 | 10A | Motor de ajuste de faros, Compresor, Interruptor de rango de transmisión, Relé del desempañador de ventana delantera RH, Relé del desempañador de ventana delantera LH, Interruptor de posición de reversa / neutral, Interruptor de lámpara de reversa, Interruptor de posición neutral |
Caja de fusibles en el compartimiento del motor #2
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control ESP | ||
| - | ABS | ||
| - | Unidad de control ESP | ||
| - | 30A | Relé del limpiador de faros | |
| - | - | - | |
| - | ABS | ||
| - | Relé de arranque, Relé de encendido (Fusible: "1", "2", "3", "4", "10", "11", "12") | ||
| - | Relé de ventana eléctrica, Interruptor principal de ventana eléctrica, Conjunto de motor de parasol, Interruptor de asiento eléctrico | ||
| - | Relé de bocina | ||
| 31 | 15A | Relé de bocina | |
| 32 | 30A | [Diésel]: Relé PTC 2 | |
| 33 | 30A | [Diésel]: Relé PTC 3 | |
| 34 | 30A | [Diésel]: Relé PTC 1 | |
| 35 | 30A | Unidad de control del freno de estacionamiento eléctrico | |
| 36 | 30A | Conector de opción | |
| 37 | 15A | Bocina antirrobo o vacío | |
| 38 | 30A | Unidad de control del freno de estacionamiento eléctrico |
