Panel de Fusibles Interior
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | (Electric parts) Protege varios circuitos | |
| 2 | 10A | (Air bag) Airbag | |
| 3 | 10A | (Meter) Cuadro de instrumentos | |
| 4 | 10A | (Washer motor) Limpiaparabrisas | |
| 5 | 10A | (Rear Defroster) Desempañador trasero | |
| 7 | 10A | (Heater Mirror) Calefactor de espejo | |
| 8 | 10A | (Electric parts) Protege varios circuitos | |
| 9 | 10A | (Meter) Cuadro de instrumentos | |
| 10 | 10A | (BCM) Módulo de control del cuerpo | |
| 11 | 10A | (Stop Lamp) Luces de freno | |
| 12 | 10A | (4WD) Sistema de tracción en las cuatro ruedas | |
| 13 | 20A | (Bose amplifier) Sistema de audio | |
| 14 | 10A | (Intelligent key) Sistema de llave inteligente | |
| 15 | 15A | (Blower motor) Motor soplador de AC | |
| 16 | 15A | (Blower motor) Motor soplador de AC | |
| 19 | 20A | (Power Socket) Encendedor de cigarrillos / enchufes de corriente | |
| 20 | 10A | (Mirror, Audio) Espejos eléctricos; Sistema de audio |

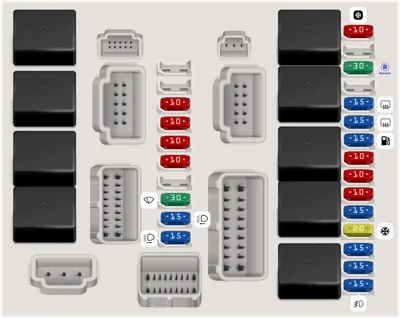

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (A/C COMP) Compresor de aire acondicionado | |
| 3 | 30A | (SPARE) Fusible de respuesto | |
| 5 | 15A | (RR DEF) Desempañador trasero | |
| 6 | 15A | (RR DEF) Desempañador trasero | |
| 7 | 15A | (FUEL PUMP) Bomba de combustible | |
| 8 | 10A | (A/T ECU) Control de la caja automática | |
| 9 | 10A | (ABS ECU) Sistema de frenos antibloqueo | |
| 10 | 10A | A/F SENS 1/ REV LAMP | |
| 11 | 15A | THROTTLE MOTOR | |
| 12 | 20A | (ECCS) Sistema de aire acondicionado | |
| 13 | 15A | (O2 SENSOR 1) Sensor de oxígeno | |
| 14 | 15A | (INJECTOR) Inyectores de combustible | |
| 15 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 18 | 10A | H/LAMP HII RH | |
| 19 | 10A | (H/LAMP HI LH) Faro izquierdo de luz alta | |
| 20 | 10A | (TAIL LAMP) Luces traseras | |
| 21 | 10A | FR PARKING LAMP | |
| 23 | 30A | (FR WIPER) Limpiaparabrisas delanteros | |
| 24 | 15A | (H/LAMP LO LH) Faro izquierdo de luz baja | |
| 25 | 15A | (H/LAMP LO RH) Faro derecho de luz baja |
Panel de Fusibles del Motor (No.2)
| N° | A | Descripción | |
|---|---|---|---|
| - | (HORN) Bocina | ||
| - | RAD FAN MID/HI | ||
| - | (DTRL) Luces de circulación diurna | ||
| - | (STOP LAMP) Luces de freno | ||
| - | (RAD FAN LO) Ventilador del radiador velocidad baja | ||
| - | ANTI THEFT HORN | ||
| 1 | 50A | F/L; ESP SOL | |
| 2 | F/L; ESP MTR; ABS MTR | ||
| 4 | F/L; EPS | ||
| 5 | 30A | (TRAILER) Remolque | |
| 6 | 10A | (DTRL) Luces de circulación diurna | |
| 7 | 10A | (HORN & ALTNTR) Bocina; Sistema de carga | |
| 8 | 20A | (HEATER SEAT) Asientos calefaccionados | |
| 9 | 10A | (A/T CONT) Control de la caja automática | |
| 10 | 10A | (ANTI THEFT) Sistema antirobo | |
| 11 | 10A | WOOFER AMP | |
| 12 | 20A | (AUDIO) Sistema de audio | |
| 13 | F/L; RAD FAN 2 | ||
| 14 | F/L; IGN SW | ||
| 15 | F/L; RAD FAN 1 | ||
| 16 | 50A | F/L; BCM / PWR WDW |
