Nissan Sentra / Fusibles 2005

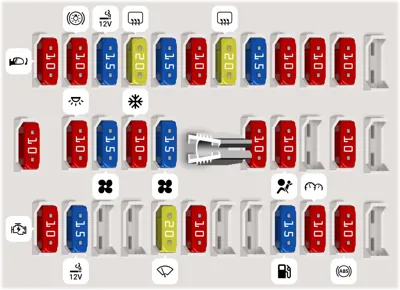

Fusibles del habitáculo

Fusibles del habitáculo
N°ADescripción
- Herramienta para la extracción de los fusibles.
- - (SPARE) Fusible de respuesto
- - (SPARE) Fusible de respuesto
- - (SPARE) Fusible de respuesto
1 10A (MIRROR) Espejos eléctricos
2 10A (STOP LAMP) Luces de freno
3 15A (POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente
4 20A (RR DEFOG) Desempañador trasero
5 15A (HAZARD LAMP) Luz de emergencia o balizas
6 10A TRUNK OPEWER
7 20A (RR DEFOG) Desempañador trasero
8 15A (O2 SENSOR ) Sensor de oxígeno
9 10A (ENGINE CONTROL 2 ) Sistema de control del motor
10 10A (ELECTRONIC PARTS) Protege varios circuitos
11 10A (A/T CONTROL) Control de la caja automática
12 10A (ELECTRONIC PARTS) Protege varios circuitos
13 10A (ROOM LAMP) Luz de domo y luz interior
14 15A (BLOWER MOTOR ) Motor soplador de AC
15 10A (AIR CON) Aire acondicionado
16 15A (BLOWER MOTOR) Motor soplador de AC
17 10A FUEL INJECTOR
18 10A (AIR BAG) Airbag
20 10A (ENGINE CONTROL) Sistema de control del motor
21 10A (STARTER SIGNAL) Sistema de arranque
22 15A (CIG LIGHTER) Encendedor de cigarrillos / enchufes de corriente
25 20A (FR WIPER) Limpiaparabrisas delanteros
26 10A (TURN LAMP) Luces de giro o guiño
29 15A (FUEL PUMP) Bomba de combustible
30 10A (METER) Cuadro de instrumentos
31 10A (ABS) Sistema de frenos antibloqueo

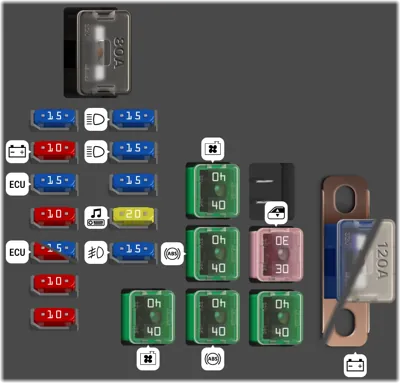

Fusibles del compartimiento del motor

Fusibles del compartimiento del motor
N°ADescripción
1 80A Relé accesorio (Fusible "22"), Relé de encendido (Fusible: "8", "9", 10", "11") Relé soplador (Fusible "14", "16"), Fusible "12", "13"
2 15A Audio, subwoofer, sintonizador de radio satelital ('04 - '06), cambiador de CD ('00 -'03)
3 10A Generador, Relé de Cuerno
4 15A Módulo de control del motor
5 10A Relé de la bocina de advertencia de robo ('00), Relé de la lámpara de advertencia de robo
6 10A Módulo de control del motor (ECM), relé ECM, unidad de control del inmovilizador
6 15A Módulo de control del motor (ECM), relé ECM, unidad de control del inmovilizador
7 10A Unidad de control de entrada inteligente (SECU)
8 10A Interruptor de iluminación (lámparas combinadas), unidad de control de entrada inteligente (SECU), unidad de control de tiempo, lámparas de iluminación, lámpara de matrícula
9 15A Faro, interruptor de iluminación, unidad de control de luz diurna, relé de luz de advertencia de robo
10 15A Faro, interruptor de iluminación, unidad de control de luz diurna, relé de luz de advertencia de robo
11 15A Relé del motor de control del acelerador
12 20A Amplificador de audio
13 15A Relé de faros neblineros delanteros
14 40A Relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 2
15 40A Relé del ventilador de refrigeración 1, relé del ventilador de refrigeración 3 (QR)
16 40A Sistema de Frenos Antibloqueo
17 40A Sistema de Frenos Antibloqueo
19 30A Disyuntor de circuito (unidad de control de entrada inteligente (SECU), relé de elevalunas eléctrico, techo corredizo)
20 40A Interruptor de encendido
21 100A Generador, Relé de encendido (Fusible: "25", "26", "29, "30", "31"), Fusible: "D", "H", "I", "2", "3", "4", "5", "6", "7", "39", "40", "41", "42", "43"
21 120A Generador, Relé de encendido (Fusible: "25", "26", "29, "30","31"), Fusible: "D", "H", "I", "2", "3", "4", "5", "6", "7", "39", "40", "41", "42", "43"

Engine Compartment Relay Box

Engine Compartment Relay Box
N°ADescripción
- Relé de luz de advertencia antirrobo
- QR: Relé de ventilador de refrigeración 3
- Luz antiniebla delantera
- Bloqueo de embrague (transmisión manual)
- Relé de ventilador de refrigeración 1
- Bocina
- Aire acondicionado
- Posición de estacionamiento y punto muerto (transmisión automática)
- Relé de ventilador de refrigeración 2
- Bocina de advertencia antirrobo ('00)
