Nissan Sentra / Fusibles 2012

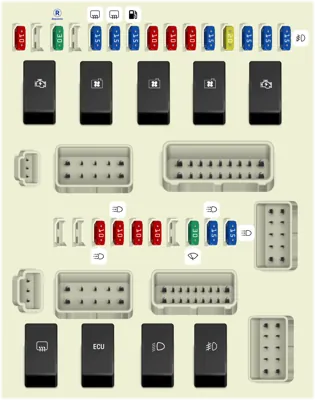

Caja de fusibles en el compartimento del motor

Caja de fusibles en el compartimento del motor
N°ADescripción
- Desempañador de la Ventana Trasera
- Módulo de Control del Motor (ECM)
- Faro Delantero Bajo
- Faro Antiniebla Delantero
- Arranque
- Ventilador de Refrigeración 2
- Ventilador de Refrigeración 3
- Ventilador de Refrigeración 1
- Encendido
34 10A (H/LAMP HI RH) Faro Delantero Alto Derecho, Sistema de Luz Diurna
35 10A (H/LAMP HI LH) Faro Delantero Alto Izquierdo, Sistema de Luz Diurna
36 10A (TAIL LAMP) Luz de Estacionamiento, Luz de Matrícula, Luz Trasera, Iluminación
37 10A (FR PARKING LAMP) Luz de Estacionamiento, Luz de Matrícula, Luz Trasera
39 30A (FR WIPER) Relé del Limpiaparabrisas Delantero, Relé del Limpiaparabrisas Delantero Alto
40 15A (H/LAMP LO LH) Faro Delantero Bajo, Sistema de Luz Diurna
41 15A (H/LAMP LO RH) Faro Delantero Bajo, Sistema de Luz Diurna
42 10A (A/C COMP) Relé del Aire Acondicionado
44 30A (SPARE) Repuesto
46 15A (RR DEF) Relé del Desempañador de la Ventana Trasera
47 15A (RR DEF) Relé del Desempañador de la Ventana Trasera
48 15A (FUEL PUMP) Relé de la Bomba de Combustible
49 10A (A/T ECU) Módulo de Control de Transmisión (Suministro de Energía), Válvula Solenoide del Sensor de Presión Secundaria, Luz Indicadora CVT, Sensor de Velocidad Primario CVT (Sensor de Revolución)
50 10A (ABS ECU) Sistema de Frenos Antibloqueo
51 10A (A/F SENSOR 1) Sensor de Oxígeno Calefaccionado
52 15A (THROTTLE MOTOR) Relé del Motor de Control del Acelerador
53 20A (ECCS) Relé del Módulo de Control del Motor (ECM), Sistema Antirrobo Nissan, Módulo de Control de Transmisión (Suministro de Energía), Luz Indicadora CVT, Suministro de Energía del ECM para Respaldo
54 15A (O2 SENSOR 1) Sensor de Oxígeno
55 15A (INJECTOR) Inyector, Función del Sistema de Encendido de Combustible
56 15A (FR FOG LAMP) Faro Antiniebla Delantero

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
5 10A Espejo de puerta, Luces de advertencia, Timbre de advertencia, Luz indicadora CVT
6 10A Medidor combinado, Sistema de entrada sin llave a distancia, Faro, Señal de giro y luces de advertencia de peligro, Luz antiniebla delantera, Luz de estacionamiento, Luz de matrícula, Luz trasera, Interruptor combinado, Iluminación, Audio, Sistema de luz diurna, Teléfono manos libres, Sistema de seguridad del vehículo (Sistema de advertencia de robo), Ventana eléctrica, Sistema de comunicación audiovisual, Sistema de información del vehículo y sistema de interruptor integrado, Sistema de llave inteligente, Luces interiores/mapa, Luz de vanidad, Luz de equipaje
7 15A Toma de corriente
7 20A Toma de corriente
8 10A Desempañador de ventana trasera
9 10A Timbre de advertencia, Luces interiores/mapa, Luz de vanidad, Luz de equipaje, Cierre de puerta eléctrico, Sistema de llave inteligente, Apertura de tapa de maletero
10 15A Sistema de calefacción, Aire acondicionado manual
11 15A Sistema de calefacción, Aire acondicionado manual
12 10A Iluminación, Luz indicadora de mal funcionamiento, Sistema de bloqueo de cambio CVT, Dirección asistida electrónica, Sistema de llave inteligente, Faro, Señal de giro y luces de advertencia de peligro, Sistema de advertencia de baja presión de neumáticos, Timbre de advertencia, Sistema de luz diurna, Teléfono manos libres, Sistema de seguridad del vehículo (Sistema de advertencia de robo), Sistema de entrada sin llave a distancia, Sistema antirrobo Nissan, Limpiaparabrisas y lavaparabrisas delantero, Luz antiniebla delantera, Techo solar, Interruptor combinado, Sistema de calefacción, Aire acondicionado manual, Luz de estacionamiento, Luz de matrícula, Luz trasera, Luces interiores/mapa, Luz de vanidad, Luz de equipaje, Sistema de información del vehículo y sistema de interruptor integrado, Ventana eléctrica, Desempañador de ventana trasera, Sistema de comunicación audiovisual, Interruptor de freno ASCD, Interruptor de posición de estacionamiento/neutro, Luz indicadora CVT, Sistema de arranque, Asiento calefaccionado
13 10A Sistema de sujeción suplementario
14 10A Luz de reversa, Medidor combinado, Sistema de llave inteligente, Faro, Señal de giro y luces de advertencia de peligro, Iluminación, Timbre de advertencia, Sistema de luz diurna, Sistema de advertencia de baja presión de neumáticos, Dirección asistida electrónica, Sistema de carga, Luces de advertencia, Interruptor de posición de estacionamiento/neutro, Indicador ASCD, Luz indicadora CVT, Luz indicadora de mal funcionamiento, Sistema de frenos antibloqueo, Interruptor de control de sobremarcha, Sistema de sujeción suplementario, Sistema de comunicación audiovisual
15 10A Limpiaparabrisas y lavaparabrisas delantero
16 15A QR: Sensor de relación aire-combustible, Función del sistema de encendido de combustible, Sensor de oxígeno calefaccionado
17 20A Audio
18 15A Toma de corriente
19 10A Luz de freno, Medidor combinado, Iluminación, Cierre de puerta eléctrico, Interruptor de freno, Sistema de luz diurna, Sistema de llave inteligente, Faro, Sistema antirrobo Nissan, Señal de giro y luces de advertencia de peligro, Sistema de seguridad del vehículo (Sistema de advertencia de robo), Dirección asistida electrónica, Timbre de advertencia, Sistema de advertencia de baja presión de neumáticos, Luz indicadora CVT, Calefacción, Aire acondicionado manual, Luces de advertencia, Sistema de frenos antibloqueo, Indicador ASCD, Luces interiores/mapa, Luz de vanidad, Luz de equipaje, Sistema de comunicación audiovisual, Luz indicadora de mal funcionamiento, Desempañador de ventana trasera, Interruptor de freno ASCD
20 10A Sistema de llave inteligente, Sistema de comunicación audiovisual, Sistema de información del vehículo y sistema de interruptor integrado, Cierre de puerta eléctrico, Sistema de entrada sin llave a distancia, Sistema antirrobo Nissan, Apertura de tapa de maletero, Sistema de seguridad del vehículo (Sistema de advertencia de robo), Timbre de advertencia, Interruptor combinado, Sistema de luz diurna, Luz antiniebla delantera, Faro, Luces interiores/mapa, Luz de vanidad, Luz de equipaje, Iluminación, Señal de giro y luces de advertencia de peligro, Luz de estacionamiento, Luz de matrícula, Luz trasera, Interruptor de freno ASCD
21 10A Cierre de puerta eléctrico, Timbre de advertencia, Sistema de llave inteligente, Sistema de entrada sin llave a distancia, Luces interiores/mapa, Luz de vanidad, Luz de equipaje
22 10A Teléfono manos libres

Bloque de Enlace de Fusibles

Bloque de Enlace de Fusibles
N°ADescripción
1 20A Audio, Sistema de Información del Vehículo y Sistema de Interruptores Integrados, Sistema de Comunicación Audiovisual
2 20A Asiento Calefaccionado
4 10A Desempañador de la Ventana Trasera
5 Sistema de Arranque, Interruptor de Encendido
6 Ventilador de Refrigeración
7 Ventilador de Refrigeración
8 50A Sistema de Advertencia de Baja Presión de Neumáticos, Techo Solar, Cierre Centralizado, Sistema de Luces Diurnas, Luz Antiniebla Delantera, Luz de Giro y Luces de Advertencia de Emergencia, Interruptor Combinado, Luz de Estacionamiento, Luz de Matrícula, Luz Trasera, Timbre de Advertencia, Iluminación, Sistema de Entrada Sin Llave Remota, Sistema de Llave Inteligente, Apertura de la Tapa del Maletero, Teléfono Manos Libres, Sistema de Seguridad del Vehículo (Sistema de Advertencia de Robo), Sistema Antirrobo Nissan, Ventana Eléctrica, Desempañador de la Ventana Trasera, Luces Interiores/Mapas, Luz de Vanidad, Luz de Equipaje, Limpiaparabrisas y Lavaparabrisas Delantero, Sistema de Información del Vehículo y Sistema de Interruptores Integrados, Sistema de Comunicación Audiovisual Fusible: "9"
10 Sistema de Frenos Antibloqueo
11 Sistema de Frenos Antibloqueo
12 Dirección Asistida Electrónicamente Controlada
13 10A Sistema de Luces Diurnas
14 10A Sistema de Carga
15 10A Claxon, Sistema de Entrada Sin Llave Remota, Sistema de Llave Inteligente, Sistema de Seguridad del Vehículo (Sistema de Advertencia de Robo)
17 Claxon
18 Sistema de Luces Diurnas 2

Bloque de Enlace de Fusibles (Relés)

Bloque de Enlace de Fusibles (Relés)
N°ADescripción
- Ventilador de Enfriamiento 5
- Sistema de Luces Diurnas
- Ventilador de Enfriamiento 4
