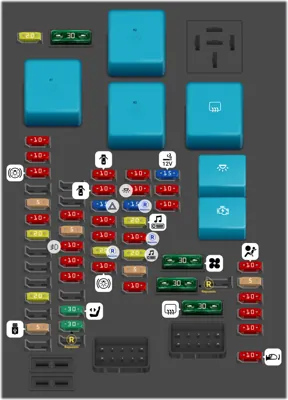

Caja de Fusibles del Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | RELÉ DE ACCESORIOS AUTOMÁTICOS | ||
| - | RELÉ DE ELEVADORES ELÉCTRICOS | ||
| - | RELÉ DE ENCENDIDO 2 | ||
| - | RELÉ DEL DESEMPAÑADOR TRASERO | ||
| - | RELÉ DE LUCES INTERIORES | ||
| - | RELÉ DE ENCENDIDO | ||
| 1 | 10A | CONTROL VDC | |
| 2 | 10A | ADAS | |
| 3 | 10A | LUZ DE FRENO-1 | |
| 5 | 5A | EMBRAGUE | |
| 6 | 10A | PIEZAS ELÉCTRICAS (ACCESORIOS AUTOMÁTICOS) | |
| 7 | 20A | VENTANILLA ELÉCTRICA DELANTERA IZQUIERDA | |
| 11 | 20A | TECHO SOLAR | |
| 13 | 5A | USB | |
| 17 | 10A | CONSULTA | |
| 18 | 5A | PUERTA DE ENLACE CAN | |
| 19 | 10A | FARO ANTINIEBLA TRASERO | |
| 20 | 10A | ASIENTO CALEFACCIONADO DELANTERO DERECHO | |
| 21 | 10A | ASIENTO CALEFACCIONADO DELANTERO IZQUIERDO | |
| 23 | 30A | ASIENTO ELÉCTRICO | |
| 24 | 30A | REPUESTO | |
| 26 | 10A | BLOQUEO DE PUERTA DELANTERO | |
| 27 | 10A | BLOQUEO DE PUERTA TRASERO | |
| 28 | 15A | LUCES DE EMERGENCIA | |
| 29 | 10A | HFM | |
| 30 | 10A | SEÑAL BCM | |
| 31 | 20A | REPUESTO | |
| 32 | 10A | LUZ DE FRENO 2 | |
| 33 | 10A | TCU | |
| 34 | 10A | LUCES INTERIORES | |
| 35 | 15A | REPUESTO | |
| 36 | 20A | AMPLIFICADOR DE AUDIO | |
| 37 | 10A | REPUESTO | |
| 38 | 20A | AUDIO | |
| 39 | 5A | SEÑAL BCM | |
| 40 | 10A | TABLERO DE INSTRUMENTOS (BATERÍA) | |
| 41 | 15A | TOMA DE CORRIENTE | |
| 42 | 10A | VOLANTE CALEFACCIONADO | |
| 43 | 10A | BOMBA DE LAVADO | |
| 44 | 30A | VENTILADOR | |
| 45 | 30A | REPUESTO | |
| 46 | 30A | DESEMPAÑADOR TRASERO | |
| 48 | 10A | BOLSA DE AIRE | |
| 49 | 5A | TABLERO DE INSTRUMENTOS (IG1) | |
| 50 | 10A | PIEZAS ELÉCTRICAS (ENCENDIDO) | |
| 51 | 10A | PIEZAS ELÉCTRICAS (ENCENDIDO-FUNCIONAMIENTO) | |
| 52 | 10A | SENSOR DE VOLANTE | |
| 53 | 10A | ESPEJO CALEFACCIONADO | |
| 56 | 20A | VENTANILLA ELÉCTRICA DELANTERA DERECHA | |
| 57 | 30A | VENTANILLA ELÉCTRICA TRASERA |
Caja de fusibles en el motor 1
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | BAT ABS VALVES | |
| - | 20A | (FUEL PUMP) Bomba de combustible | |
| - | 15A | ACTUATOR1 | |
| - | 15A | ACTUATOR3 | |
| - | 10A | ACTUATOR2 | |
| - | 10A | ACTUATOR4 | |
| - | 15A | ACTUATOR 5 | |
| - | 30A | (WIPER) Limpiaparabrisas | |
| - | 15A | LCS CABIN/INJECTOR | |
| - | 10A | AT / LPG | |
| - | 10A | (AIR BAG / ABS) Airbag; Sistema de frenos antibloqueo | |
| - | 10A | REV LAMP / AC / VALVE | |
| - | 5A | (ECM) Unidad de control del motor |
Caja de fusibles del compartimento del motor 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (Relé del inyector 2) Controla la alimentación al inyector de combustible 2. | ||
| - | Relé de la bomba de combustible | ||
| - | (Relé del inyector 1) Controla la alimentación al inyector de combustible 1. | ||
| - | (Relé de la bocina) Controla la alimentación al circuito de la bocina. | ||
| - | (Relé de corte de arranque (Relé Corte Arr)) Controla el corte del motor de arranque. | ||
| 1 | 60A | (Bomba de aceite CVT) Alimenta la bomba de aceite para la lubricación y refrigeración de la CVT. | |
| 1 | 40A | E-VCT | |
| 2 | 30A | (Corte de arranque) Controla el corte del motor de arranque para evitar el funcionamiento en ciertas condiciones. | |
| 3 | 50A | (Ventilador del radiador (Vent Rad)) Alimenta el ventilador del radiador para la refrigeración del motor. | |
| 4 | 40A | (USM) Controla los módulos electrónicos debajo del asiento u otros módulos del sistema. | |
| 5 | 10A | (Control CVT (Batería)) Alimenta la unidad de control CVT. | |
| 6 | 10A | (Control del motor (Cont Mot)) Alimenta la unidad de control del motor o los circuitos relacionados. | |
| 7 | 10A | (Bomba de combustible (INJ)) Alimenta la bomba de combustible para la inyección de combustible. | |
| 8 | 10A | (Ventilador del radiador (Vent Rad)) Fusible adicional para el ventilador del radiador. | |
| 9 | 15A | (Bocina) Alimenta la bocina para señalización. | |
| 10 | 10A | (Ventilador del radiador (Vent Rad)) Fusible adicional para el ventilador del radiador, posiblemente para funcionamiento a baja velocidad. | |
| 11 | 30A | (Control Dinámico del Vehículo (Cont VDC)) Alimenta el sistema de control dinámico del vehículo para estabilidad y tracción. | |
| 19 | 15A | (Inyector 1) Alimenta el circuito 1 del inyector de combustible. | |
| 20 | 10A | (Inyector 2) Alimenta el circuito 2 del inyector de combustible. |
