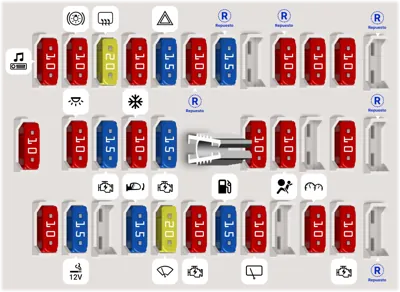

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | REPUESTO | ||
| - | REPUESTO | ||
| - | REPUESTO | ||
| 1 | 10A | (ACC) AUDIO | |
| 2 | 10A | (BAT) LUZ DE FRENO | |
| 3 | 20A | (BAT) DESEMPAÑADOR TRASERO | |
| 4 | 10A | (BAT) ENFRIADOR TRASERO | |
| 5 | 15A | (BAT) LUZ DE EMERGENCIA | |
| 6 | 10A | REPUESTO | |
| 7 | 15A | REPUESTO | |
| 9 | 10A | REPUESTO | |
| 10 | 10A | (IGN) PARTES ELÉCTRICAS | |
| 11 | 10A | (IGN) CONTROL A/T | |
| 12 | 10A | (BAT) PARTES ELÉCTRICAS | |
| 13 | 10A | (BAT) LUCES INTERIORES | |
| 14 | 15A | (IGN) SOPLADOR DELANTERO | |
| 15 | 10A | (IGN) AIRE ACONDICIONADO | |
| 16 | 15A | (IGN) SOPLADOR DELANTERO | |
| 17 | 10A | (IGN) CONTROL DEL MOTOR 2 | |
| 18 | 10A | (IGN) BOLSA DE AIRE | |
| 20 | 10A | (IGN) CONTROL DEL MOTOR 1 | |
| 21 | 10A | (ST) SEÑAL DE ARRANQUE | |
| 22 | 15A | (ACC) ENCENDEDOR | |
| 24 | 15A | (ACC) ESPEJO | |
| 25 | 20A | (IGN) LIMPIAPARABRISAS DELANTERO | |
| 26 | 10A | (IGN) SEÑAL DE GIRO | |
| 27 | 15A | (IGN) BOMBA DE COMBUSTIBLE | |
| 28 | 10A | (IGN) LIMPIAPARABRISAS TRASERO | |
| 30 | 10A | (IGN) TABLERO DE INSTRUMENTOS | |
| 31 | 10A | (IGN) ABS |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 80A | (MAIN 1) Fusible principal | |
| 2 | 80A | (MAIN 2) Fusible principal | |
| 3 | 40A | (IGN SW) Interruptor de encendido | |
| 4 | 30A | (RAD FAN 2) Ventilador del radiador | |
| 5 | 30A | (ABS MTR) Sistema de frenos antibloqueo | |
| 6 | 30A | (RAD FAN 1) Ventilador del radiador | |
| 7 | 30A | (ABS SOL) Solenoide del sistema de frenos antibloqueo | |
| 8 | 40A | (POWER WINDOW ) Ventanas eléctricas | |
| 9 | 10A | (HORN) Bocina | |
| 10 | 15A | (IGN COIL) Bobina de encendido | |
| 11 | 15A | (H/LAMP RH) Faro derecho | |
| 12 | 15A | (H/LAMP LH) Faro izquierdo | |
| 13 | 10A | (ALT) Sistema de carga | |
| 14 | 15A | (AUDIO) Sistema de audio | |
| 15 | 10A | (TAIL) Luces traseras | |
| 16 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 17 | 20A | (HID RH) Luces de circulación diurna | |
| 18 | 10A | (ECCS) Sistema de aire acondicionado | |
| 19 | 20A | (HID LH) Luces de circulación diurna | |
| 24 | 15A | (W P DEICER) Descongelador o desempañador |
