Panel de fusibles del motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (FR FOG L) Luz antiniebla delantera izquierda | |
| 2 | 10A | (HORN) Bocina | |
| 3 | 15A | (WIP DEICER) Descongelador o desempañador | |
| 4 | 15A | (IGN COIL) Bobina de encendido | |
| 5 | 15A | (H/LAMP LH) Faro izquierdo | |
| 6 | 10A | (ANTI THEFT) Sistema antirobo | |
| 7 | 10A | (AIR CON) Aire acondicionado | |
| 8 | 15A | (AUDIO) Sistema de audio | |
| 9 | 10A | (ECCS) Sistema de aire acondicionado | |
| 10 | 10A | (HORN2) Bocina | |
| 11 | 15A | (H/LAMP RH) Faro derecho | |
| 12 | 10A | (TAIL LAMP) Luces traseras | |
| 13 | 40A | (ABS SOL) Solenoide del sistema de frenos antibloqueo | |
| 14 | 30A | (RAD FAN2) Ventilador del radiador | |
| 15 | 40A | (ABS MTR) Sistema de frenos antibloqueo | |
| 16 | 30A | (POWER WINDOW) Ventanas eléctricas | |
| 17 | 30A | (RAD FAN1) Ventilador del radiador | |
| 18 | 40A | (IGN SW) Interruptor de encendido | |
| 19 | 80A | (BATTERY) Sistema de carga | |
| 20 | 60A | (BATTERY IGN) Sistema de carga |

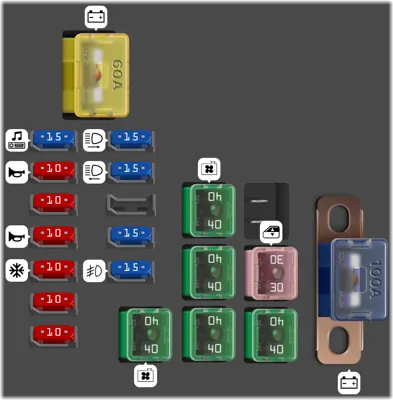

Panel de fusibles del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 60A | (BATTERY IGN) Sistema de carga | |
| 2 | 15A | (AUDIO) Sistema de audio | |
| 3 | 10A | (HORN) Bocina | |
| 4 | 10A | (IGN COIL) Bobina de encendido | |
| 5 | 10A | (HORN2) Bocina | |
| 6 | 10A | (ECCS) Sistema de aire acondicionado | |
| 7 | 10A | (ANTITHEFT) Sistema antirobo | |
| 8 | 10A | (TAIL LAMP) Luces traseras | |
| 9 | 15A | (H/LAMP RH) Faro derecho | |
| 10 | 15A | (H/LAMP LH) Faro izquierdo | |
| 11 | - | (EMPTY) Vacío | |
| 12 | 15A | MOTOR | |
| 13 | 15A | (FR FOG L) Luz antiniebla delantera izquierda | |
| 14 | 40A | (RAD FAN1) Ventilador del radiador | |
| 15 | 40A | (RAD FAN2) Ventilador del radiador | |
| 16 | 40A | (ABS MTR) Sistema de frenos antibloqueo | |
| 17 | 40A | (ABS SOL) Solenoide del sistema de frenos antibloqueo | |
| 18 | - | (EMPTY2) Vacío | |
| 19 | 30A | (POWER WINDOW) Ventanas eléctricas | |
| 20 | 40A | (IGN SW) Interruptor de encendido | |
| 21 | 100A | (BATTERY) Sistema de carga |

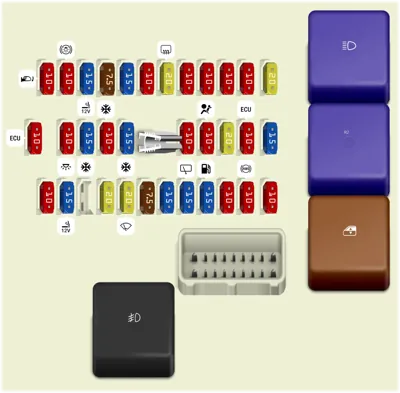

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de faros | ||
| - | Relés de control del acelerador | ||
| - | Relé de ventanas eléctricas | ||
| - | Relé de luz antiniebla trasera | ||
| 1 | 10A | Espejos | |
| 2 | 10A | Luces de freno | |
| 3 | 15A | Enchufe | |
| 4 | 7.5A | Para equipo electrónico adicional | |
| 5 | 15A | Alarmas e indicadores | |
| 6 | 10A | Equipo eléctrico adicional | |
| 7 | 20A | Desempañador de la luneta trasera | |
| 8 | 10A | Sensor de oxígeno | |
| 9 | 10A | Equipo electrónico adicional | |
| 10 | 10A | Equipo electrónico | |
| 11 | 10A | Transmisión automática | |
| 12 | 10A | ECU | |
| 13 | 10A | Luces interiores | |
| 14 | 15A | Ventilador interior (calefacción / aire acondicionado) | |
| 15 | 10A | Aire acondicionado | |
| 16 | 15A | Ventilador (calefacción / aire acondicionado) | |
| 17 | 10A | Sistema de inyección de combustible | |
| 18 | 10A | Airbags | |
| 19 | 20A | Equipo eléctrico adicional | |
| 20 | 10A | Módulo del motor | |
| 21 | 10A | Señal de arranque | |
| 22 | 15A | Encendedor de cigarrillos | |
| 24 | 20A | Equipo eléctrico adicional | |
| 25 | 20A | Limpiaparabrisas | |
| 26 | 7.5A | Equipo eléctrico adicional | |
| 27 | 15A | Lavaparabrisas delantero y/o trasero (en la palanca) | |
| 28 | 15A | Lavaparabrisas trasero | |
| 29 | 15A | Bomba de combustible | |
| 30 | 10A | Velocímetro, tacómetro, indicadores de temperatura y nivel de combustible | |
| 31 | 10A | ABS | |
| 32 | 20A | Reserva | |
| 33 | 15A | Reserva | |
| 34 | 10A | Reserva |
Bloque de relés
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé 3 del ventilador de enfriamiento (25221E) | ||
| - | Luces antiniebla delanteras (25224QA) | ||
| - | Relé E6 del aire acondicionado (25224D) | ||
| - | Relé de la bocina (25620) | ||
| - | Relé del ventilador de enfriamiento (25224J) | ||
| - | Luces (25224A) | ||
| - | Arrancador (25224G) |
Compartimento del motor (Tipo 3)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 100A | Generador (carga de batería) | |
| 2 | 80A | Suministro de energía principal, circuito de tierra | |
| 3 | 50A | ABS | |
| 4 | 60A | Para motores diésel | |
| 5 | 80A | Para motores diésel | |
| 6 | 40A | Ventanillas eléctricas | |
| 7 | 40A | Ventiladores de refrigeración / Ventilador de radiador 1 | |
| 8 | 40A | Ventiladores de refrigeración / Ventilador de radiador 2 | |
| 9 | 30A | Para motores diésel | |
| 10 | 30A | Al interruptor de encendido de la batería | |
| 10 | 40A | Interruptor de encendido | |
| 11 | 30A | ABS/ESP | |
| 11 | 40A | Solenoide ABS | |
| 12 | 30A | ESP / ABS MTR | |
| 13 | 30A | Lavafaros | |
| 14 | 15A | Faros, luz de conducción diurna derecha | |
| 15 | 15A | Audio, navegación, pantalla LCD | |
| 16 | 10A | No utilizado | |
| 17 | 15A | Faros, luz de conducción diurna | |
| 18 | 10A | Bocina, carga de batería | |
| 19 | 15A | No utilizado | |
| 20 | 15A | Relé de accionamiento eléctrico y actuador del acelerador | |
| 20 | 30A | Limpiaparabrisas delantero | |
| 21 | 10A | Luces de estacionamiento, iluminación de matrícula / Luz trasera | |
| 22 | 10A | Bobina de encendido | |
| 22 | 15A | Bobina de encendido | |
| 23 | 15A | Luces antiniebla | |
| 24 | 10A | Luz antiniebla trasera | |
| 25 | 10A | Sistema de gestión del motor | |
| 26 | 20A | Lavaparabrisas trasero | |
| 26 | 15A | Luz antiniebla delantera izquierda |
