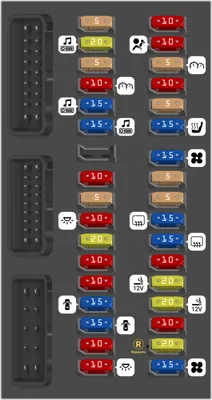

Caja de fusibles en la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (BLOWER MOTOR) Motor soplador de AC | |
| 2 | 20A | (SPARE) Fusible de respuesto | |
| 3 | 10A | DEALER OPT (ACC) | |
| 4 | 20A | PWR SOCKET 2 | |
| 5 | 20A | PWR SOCKET 1 | |
| 6 | 10A | HEAT MIR | |
| 7 | 15A | (RR DEF) Desempañador trasero | |
| 8 | 15A | (RR DEF) Desempañador trasero | |
| 9 | 5A | (ELEC PARTS (ACC)) Protege varios circuitos | |
| 10 | 5A | (ILLUMINATION) Iluminación | |
| 11 | 15A | (BLOWER MTR) Motor soplador de AC | |
| 12 | 15A | (HEATED SEAT) Asientos calefaccionados | |
| 13 | 5A | ELEC PARTS (IGN SIG) | |
| 14 | 10A | ELEC PARTS (IGN PWR) | |
| 15 | 5A | (METER(IGN)) Cuadro de instrumentos | |
| 16 | 10A | (AIR BAG) Airbag | |
| 17 | 10A | WASH PUMP | |
| 18 | 10A | (ROOM LAMP) Luz de domo y luz interior | |
| 19 | 10A | (A/T CONT) Control de la caja automática | |
| 20 | 15A | (DOOR LOCK FR) Sistema de cierre de puertas eléctrico | |
| 21 | 15A | (DOOR LOCK RR) Sistema de cierre de puertas eléctrico | |
| 22 | 10A | DEALER OPT (BAT) | |
| 23 | 10A | ELEC PARTS (BAT) | |
| 24 | 20A | CNSL PWR SOCKET | |
| 25 | 10A | (CARGO LAMP) Luz de domo y luz interior | |
| 26 | 5A | PUSH ENG START | |
| 27 | 10A | (STOP LAMP) Luces de freno | |
| 28 | EXTENDED STORAGE SW | ||
| 29 | 15A | (AUDIO AMP) Sistema de audio | |
| 30 | 15A | (AUDIO AMP) Sistema de audio | |
| 31 | 10A | (METER (BAT)) Cuadro de instrumentos | |
| 32 | 5A | ELEC PARTS (BAT CUT) | |
| 33 | 20A | (AUDIO) Sistema de audio | |
| 34 | 5A | BCM SIGNAL |
Caja de fusibles del compartimento del motor Nro. 1
| N° | A | Descripción | |
|---|---|---|---|
| 34 | 20A | (FUEL PUMP) Bomba de combustible | |
| 35 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 36 | 15A | (THROTTLE MTR) Control electrónico del acelerador | |
| 37 | 15A | (INJECTOR) Inyectores de combustible | |
| 38 | 15A | (H/L LO RH) Faro derecho de luz baja | |
| 39 | 15A | (H/L LO LH) Faro izquierdo de luz baja | |
| 40 | 15A | (IGN COIL) Bobina de encendido | |
| 41 | 30A | (FR WIP) Limpiaparabrisas delanteros | |
| 42 | 10A | CLEARANCE LH | |
| 43 | 10A | CLEARANCE RH | |
| 44 | 10A | (H/L HI RH) Faro derecho de luz alta | |
| 45 | 10A | (H/L HI LH) Faro izquierdo de luz alta | |
| 46 | 10A | (ABS ECU) Sistema de frenos antibloqueo | |
| 47 | 10A | (A/T ECU) Control de la caja automática | |
| 48 | 10A | (REVERSE LAMP) Luces de reversa | |
| 51 | 10A | (A/C CLUTCH) Embrague magnético de A/C | |
| 52 | 10A | (TRAILER) Remolque | |
| 53 | 20A | (RR DEF) Desempañador trasero | |
| 56 | 20A | (ECCS) Sistema de aire acondicionado |
Caja de fusibles del compartimiento del motor Nro. 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (NOT USED) No utilizado | ||
| - | IGN PWR | ||
| - | (IGN SW) Interruptor de encendido | ||
| - | 30A | ELEC BRAKE | |
| - | ADD | ||
| - | VEL | ||
| - | (HORN RELAY) Bocina | ||
| 57 | 15A | (HORN) Bocina | |
| 58 | 10A | (ALTNTR) Sistema de carga | |
| 59 | 30A | (INJ 1) Inyectores de combustible | |
| 60 | 15A | (FUEL PUMP) Bomba de combustible | |
| 61 | 10A | (FR LAMP RH) Faro derecho | |
| 62 | 15A | (TOW TURN) Luces del remolque | |
| 63 | 10A | (ENG FAN) Electroventilador de enfriamiento | |
| 64 | 15A | (INJ 2) Inyectores de combustible |
Caja de relés del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | VVEL MOTOR | ||
| - | (TRAILER TOW NO. 2) Remolque | ||
| - | (VDC) Solenoide de control de dinámica del vehículo | ||
| - | (TRAILER TURN LH) Luces del remolque | ||
| - | AUTO DIFF | ||
| - | INJ 2, FUEL PUMP | ||
| - | (INJ 1) Inyectores de combustible | ||
| - | (DTRL) Luces de circulación diurna | ||
| - | TRANS CONT | ||
| - | (TRAILER TURN RH) Luces del remolque | ||
| - | (STOP LAMP, INVERTER) Luces de freno; Toma de corriente (inversor DC/AC) |
