Nissan X-Trail / Fusibles 2019

Compartimento del Motor (motor MR)

Compartimento del Motor (motor MR)
N°ADescripción
- Unidad de Control ESP
- Actuador y Unidad de Control ABS
- Unidad de Control ESP
- 30A Relé de Lavador de Faros
- 30A Unidad de Control de Puerta Trasera Automática
- Actuador y Unidad de Control ABS
- Relé de Control de Arranque, Bloque de Fusibles (J/B), Relé de Encendido
- Relé de Ventana Eléctrica, Interruptor Principal de Ventana Eléctrica, Motor de Techo Solar, Motor de Visera, Relé de Ventana Eléctrica, Interruptor de Soporte Lumbar, Interruptor de Soporte Lumbar, Interruptor Principal de Ventana Eléctrica, Interruptor de Asiento Eléctrico (Lado del Conductor), Interruptor de Asiento Eléctrico (Lado del Pasajero)
- Relé de Claxon
41 15A Relé de Claxon 1
45 30A Unidad de Control de Freno de Estacionamiento Eléctrico
46 30A Conector de Opción 9
47 15A Relé de Claxon 2
48 30A Unidad de Control de Freno de Estacionamiento Eléctrico

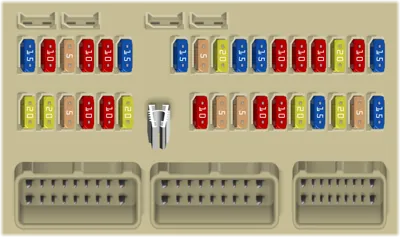

Caja de fusibles del tablero de instrumentos

Caja de fusibles del tablero de instrumentos
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 15A Luz de giro, Luz de emergencia (Módulo de Control de Carrocería (BCM))
2 5A Unidad de Control 4WD
3 20A Cierre centralizado (Módulo de Control de Carrocería (BCM))
4 15A Limpiaparabrisas trasero (Módulo de Control de Carrocería (BCM))
5 20A Cierre centralizado (Módulo de Control de Carrocería (BCM))
6 10A Unidad de Control 4WD, Conector de enlace de datos, Unidad de Control de Freno de Estacionamiento Eléctrico
7 10A Módulo de Control de Carrocería (BCM)
8 5A Interruptor de bloqueo del embrague
9 5A Amplificador de antena NATS
10 10A Interruptor de luz de freno, Módulo de Control de Carrocería (BCM)
11 20A Unidad de audio
12 10A Subwoofer (Conector de opción 8)
13 10A Medidor combinado
14 5A Módulo de Control de Carrocería (BCM), Interruptor de cancelación de sensor, Unidad de Control de Sirena
15 20A Unidad de audio, Unidad de Control de Navegación, Unidad de Control de Monitor de Vista Periférica
16 20A Unidad de audio, Unidad de Control de Navegación, Unidad de Control de Monitor de Vista Periférica
17 15A Motor del soplador, Amplificador de aire acondicionado, Transistor de potencia (aire acondicionado automático)
18 10A Repuesto
19 20A Encendedor de cigarros
20 10A Amplificador de aire acondicionado, Amplificador automático de aire acondicionado, Interruptor de posición del pedal de freno, Control de aire acondicionado, Interruptor de control remoto de espejo de puerta, Interruptor de luz de freno (R9M)
21 10A Actuador y Unidad de Control ABS
22 10A Espejo de puerta (lado del conductor), Espejo de puerta (lado del pasajero)
23 15A Condensador (Desempañador de ventanas traseras)
24 15A Condensador (Desempañador de ventanas traseras)
25 20A Relé de luces interiores (Módulo de Control de Carrocería (BCM)), Conector de opción 8
26 5A Unidad de audio, Unidad de Control de Navegación, Control de rango de faros
27 15A Soplador, Aire acondicionado, Relé de derivación de reinicio del motor
28 15A Interruptor de asiento calefaccionado delantero LH, Interruptor de asiento calefaccionado delantero RH
29 10A Convertidor DC/DC (Relé de encendido - Fusible No.: 54, 55, 56, 57)
30 10A Unidad de Control de Sonar, Sensor de ángulo de dirección, Interruptor de luz de freno, Unidad de Control 4WD, Unidad de Control EPS, Conector de enlace de datos, Unidad de audio, Unidad de Control de Navegación, Unidad de Control de Monitor de Vista Periférica, Módulo de Control de Freno de Estacionamiento Eléctrico, Módulo de Control de Chasis, Espejo interior auto antideslumbrante, Conector de opción (8), Interruptor combinado (cable espiral), Relé de calefactor de combustible, Sensor de distancia, Unidad de cámara frontal, Relé PTC-1, Relé PTC-2, Relé PTC-3, Relé de encendido (con sistema de parada/inicio)
31 5A Medidor combinado, Diodo 1 (con sistema de parada/inicio)
32 10A Unidad de sensor de diagnóstico de airbag
33 15A Interruptor combinado, Unidad de Control de Bomba

Relés de la Caja de Fusibles del Tablero de Instrumentos

Relés de la Caja de Fusibles del Tablero de Instrumentos
N°ADescripción
- Encendido
- Ventilador
- Desempañador de ventanas traseras
- Accesorios

Bloque de fusibles del compartimento del motor A

Bloque de fusibles del compartimento del motor A
N°ADescripción
51 10A Unidad de control del motor
52 15A Unidad de control del motor
53 15A Válvula del acelerador, unidad de control del motor, válvula del canister (EVAP), sensor MAF, bobinas de encendido, relé principal, válvula de escape, válvula de admisión, bomba de combustible de alta presión, inyectores, caja de fusibles del compartimento del motor, sensor de relación aire-combustible, calefacción de combustible, sensor de agua en el combustible, válvula de derivación del refrigerante
54 10A Unidad de control del motor, válvula del colector de admisión, válvula de sincronización de escape, válvula de sincronización de admisión, válvula de sincronización intermedia
55 15A Sensor de relación aire-combustible, sensor de oxígeno calefaccionado, válvula del turbocompresor, unidad de control del motor, unidad de control de bujías de incandescencia
56 15A Inyectores, bobinas de encendido, caja de fusibles
57 15A Relé del compresor de aire acondicionado
60 30A Relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero
61 20A Relé de la bomba de combustible
63 10A ECM, unidad de control de la caja de cambios, sensor de rango de transmisión, caja de fusibles bajo el capó, sensor de posición neutral, sensor de velocidad primaria, sensor de velocidad secundaria, sensor de rpm, sensor de reversa / neutral
65 5A Bloqueo del volante
66 10A Reinicio del relé (start-stop)
67 10A Lámpara de combinación delantera derecha, lámpara de combinación delantera izquierda, compresor, sensor de rango de transmisión, caja de fusibles bajo el capó, sensor de posición neutral, interruptor de velocidad de reversa, sensor de reversa / neutral
