Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | BCM (Módulo de control de la carrocería), ECM (Módulo de control del motor) | |
| 3 | 10A | Unidad de control del bloqueo del diferencial, Interruptor de modo de bloqueo del diferencial | |
| 4 | 10A | Audio, BCM (Módulo de control de la carrocería), Sintonizador de radio satelital | |
| 5 | 15A | Toma de corriente de la consola | |
| 6 | 10A | Interruptor de control remoto del espejo de la puerta | |
| 7 | 15A | Toma de corriente frontal superior | |
| 8 | 10A | Control de aire delantero, Relé del motor del soplador delantero | |
| 10 | 15A | Soplador | |
| 11 | 15A | Soplador | |
| 12 | 10A | Interruptor de freno ASCD, Relé del asiento calefaccionado, Conector de enlace de datos, Interruptor de luz de freno, Sistema de sonar, Sistema de control de transmisión automática, Audio | |
| 13 | 10A | Unidad de sensor de diagnóstico de bolsa de aire, Unidad de control del sistema de clasificación de ocupantes | |
| 14 | 10A | Medidor combinado, Espejo interior antideslumbrante automático | |
| 15 | 10A | Interruptor combinado | |
| 16 | 10A | Relé del asiento calefaccionado | |
| 17 | 15A | Amplificador de audio, Sintonizador de radio satelital | |
| 18 | 10A | BCM (Módulo de control de la carrocería), Relé de la luz de carga, Luz interior/de mapa delantera, Iluminación del ojo de la llave de encendido, Luces interiores de la 2.ª fila, Sistema de control de frenos, 4WD | |
| 19 | 10A | Espejo interior antideslumbrante automático, Medidor combinado, Conector de enlace de datos, Unidad de control del bloqueo del diferencial, Control de aire delantero, Sistema de monitoreo de presión de neumáticos | |
| 20 | 10A | Relé de luz de freno, Interruptor de luz de freno | |
| 21 | 10A | Sensor de ángulo de dirección, Unidad de control de transferencia, BCM (Módulo de control de la carrocería), Luz interior, Sistema de bloqueo de puertas eléctrico, NVIS, Sistema de seguridad del vehículo | |
| 22 | 10A | Conjunto de transmisión automática |

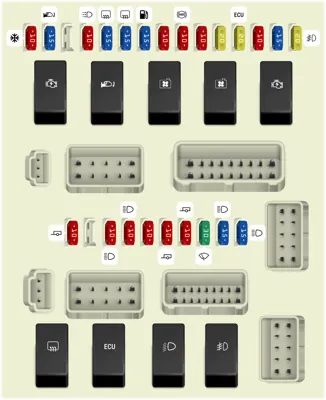

Caja de Fusibles del Compartimento del Motor No.1
| N° | A | Descripción | |
|---|---|---|---|
| - | Desempañador de la Ventana Trasera | ||
| - | Módulo de Control del Motor (ECM) | ||
| - | Faro Delantero (Luz Baja) | ||
| - | Luz Antiniebla Delantera | ||
| - | Motor de Arranque | ||
| - | Espejo Calefaccionado | ||
| - | Ventilador de Refrigeración (Alto) | ||
| - | Ventilador de Refrigeración (Bajo) | ||
| - | Encendido | ||
| 32 | 10A | Relé de Remolque de Tráiler 2 | |
| 34 | 10A | Faro Delantero Derecho (Luz Alta) | |
| 35 | 10A | Faro Delantero Izquierdo (Luz Alta) | |
| 36 | 10A | Luces de Combinación Delanteras | |
| 37 | 10A | Luces de Combinación Traseras, Luces de Matrícula, Iluminación de Interruptores, Relé de Remolque de Tráiler 1 | |
| 38 | 10A | Relé de Luces de Reversa (transmisión automática), Relé de Remolque de Tráiler 2 | |
| 39 | 30A | Relé del Limpiaparabrisas Delantero | |
| 40 | 15A | Faro Delantero Izquierdo (Luz Baja), Relé de Luz Diurna 2 | |
| 41 | 15A | Faro Delantero Derecho (Luz Baja) | |
| 42 | 10A | Relé del Aire Acondicionado | |
| 43 | 15A | Relé del Espejo Calefaccionado | |
| 45 | 10A | Relé de Luz Diurna 1 | |
| 46 | 15A | Relé del Desempañador de la Ventana Trasera | |
| 47 | 15A | Relé del Desempañador de la Ventana Trasera | |
| 48 | 15A | Relé de la Bomba de Combustible | |
| 49 | 10A | Conjunto de Transmisión Automática, Interruptor de Bloqueo del Embrague, Interruptor de Cancelación de Bloqueo, Relé de Cancelación de Bloqueo del Embrague 2 | |
| 50 | 10A | ABS, Sensor de Ángulo de Dirección | |
| 51 | 10A | Relé de Luces de Reversa (transmisión automática), Interruptor de Luces de Reversa (transmisión manual) | |
| 52 | 20A | Relé del Motor de Control del Acelerador | |
| 53 | 20A | Módulo de Control del Motor (ECM), Relé del ECM, Amplificador de Antena NATS | |
| 54 | 10A | Sensor de Flujo de Aire, Sensor de Oxígeno Calefaccionado | |
| 55 | 15A | Inyectores | |
| 56 | 20A | Luces Antiniebla Delanteras |
Caja de Fusibles del Compartimiento del Motor Nro. 2
| N° | A | Descripción | |
|---|---|---|---|
| - | BCM (Módulo de Control de Carrocería), Interruptor de Circuito 2 | ||
| - | Freno Eléctrico (Remolque de Tráiler) | ||
| - | Relé del Ventilador de Enfriamiento, Relé del Espejo Calefaccionado | ||
| - | 40A | Interruptor de Encendido, Relé de Desconexión de Transferencia 1 y Relé 2 | |
| - | ABS | ||
| - | Relé de Remolque de Tráiler | ||
| - | ABS | ||
| - | Bocina | ||
| 24 | 15A | Relé del Motor del Ventilador Delantero | |
| 25 | 10A | Interruptor de Llave | |
| 26 | 20A | Toma de Corriente Delantera Inferior | |
| 27 | 15A | Relé del Motor del Ventilador Delantero | |
| 29 | 20A | Audio | |
| 30 | 15A | Generador, Relé de Bocina |
Caja de fusibles del compartimiento del motor No. 2 (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | (BCM / Power window) Módulo de control del cuerpo; Ventanas eléctricas | ||
| - | (RAD FAN MTR) Ventilador del radiador | ||
| - | 40A | (IGN SW) Interruptor de encendido | |
| - | 40A | (ABS SOL) Solenoide del sistema de frenos antibloqueo | |
| - | (ABS MTR) Sistema de frenos antibloqueo | ||
| - | (ABS SOL) Solenoide del sistema de frenos antibloqueo | ||
| - | (GLOW) Calefactor de bujías incandescentes | ||
| - | (Horn) Bocina | ||
| 24 | 15A | FR BLOWER MTR | |
| 25 | 10A | AT CONT UNIT | |
| 26 | 20A | (POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
| 27 | 15A | FR BLOWER MTR | |
| 28 | 30A | (PTC HTR) Calefactor adicional AC | |
| 29 | 20A | (RADIO AMP) Sistema de audio | |
| 30 | 15A | (HORN) Bocina | |
| 31 | 30A | (PTC HEATER) Calefactor adicional AC |
Caja de relés del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Intermitente de remolque derecho | ||
| - | Relé de apagado de transferencia 2 (con 4WD) | ||
| - | Relé de luz diurna 2 / Bomba de refrigerante (GCC) | ||
| - | Luz de freno (con control de descenso de pendientes y asistencia de arranque en pendiente) / Relé de cancelación de interbloqueo de embrague 1 | ||
| - | Relé de luz diurna 1 | ||
| - | Luz de reversa (con transmisión automática) / Relé de cancelación de interbloqueo de embrague 2 | ||
| - | Motor del ventilador delantero | ||
| - | ACTR de transferencia 2 | ||
| - | Alimentación de transferencia | ||
| - | ACTR de transferencia 1 | ||
| - | Intermitente de remolque izquierdo | ||
| 57 | 10A | Unidad de control de transferencia 2 | |
| 58 | 10A | Unidad de control de transferencia 1 | |
| 60 | 15A | Remolque |
