Oldsmobile Intrigue / Fusibles 1998

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 30A (Cooling Fan) Electroventilador de enfriamiento
2 40A Starter Solenoid
3 60A (Power Seats, Rear Defog, Heated Seats) Asiento de ajuste eléctrico; Desempañador trasero; Asientos calefaccionados
4 60A High Blower, Hazard Flasher, Stoplamps, Power Mirror, Door Locks
5 30A Ignition Switch, BTSI, Stoplamps, ABS, Turn Signals, Cluster, Air Bag, DRL Module
6 40A (Cooling Fan) Electroventilador de enfriamiento
7 60A Interior Lamps, Retained Accessory Power, ABS, Keyless Entry, CEL TEL, Data Link, HVAC Head, Cluster, Radio, AUX Power, Cigarette Lighter
8 50A Ignition Switch, Wipers, Radio, Steering Wheel Controls, Body Control Module, AUX Power, Power Windows, Sunroof, HVAC Controls, DRL, Rear Defog Relay
9 (Cooling Fan 2) Electroventilador de enfriamiento
10 (Cooling Fan 3) Electroventilador de enfriamiento
11 Starter Solenoid
12 (Cooling Fan 1) Electroventilador de enfriamiento
13 (Ignition Main) Encendido
15 (A/C Clutch) Embrague magnético de A/C
16 (Horn) Bocina
17 Fog Lamps
18 (Fuel Pump) Bomba de combustible
19 (Fuel Pump) Bomba de combustible
20 Air Pump
21 20A (Generator) Sistema de carga
22 10A (ECM) Unidad de control del motor
23 10A A/C Compressor Clutch
25 Electronic Ignition
26 Transaxle
27 (Horn) Bocina
28 Fuel Injector
29 Oxygen Sensor
43 Herramienta para la extracción de los fusibles.

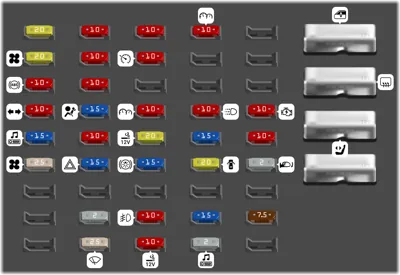

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
1 20A Ensamblaje del motor ABS
2 10A ARRANQUE -- Tablero de instrumentos, Módulo de control de la carrocería, Módulo de control del tren motriz
3 10A Espejos retrovisores exteriores calefaccionados
4 10A Tablero de instrumentos, Módulo de control del tren motriz, Control de la carrocería
6 20A Ensamblaje de control de aire acondicionado, Motor del soplador
7 10A Motor de la válvula de temperatura de aire, Ensamblaje de control de aire acondicionado, Caja de solenoides
8 10A CRUCERO
11 10A Módulo de control electrónico de frenos (EBCM), Relé de ABS, Interruptor de desactivación de TCS
12 10A Interbloqueo de cambio de frenos-transeje
16 10A Direccionales, Luces de esquina
17 15A BOLSA DE AIRE
18 10A TABLERO DE INSTRUMENTOS
19 10A DRL (Luces de conducción diurna)
20 10A Módulo de control del tren motriz, Módulo de control de la carrocería, Encendido/Relé bajo el capó
21 15A Radio, Ensamblaje de control de aire acondicionado, Tablero de instrumentos, Módulo de entrada remota sin llave, Conector de enlace de datos, Amplificador Bose
22 10A ABS1 -- Módulo de control electrónico de frenos (EBCM), Módulo de control de la carrocería
23 20A Energía auxiliar, Encendedor de cigarrillos, Toma de corriente
24 15A Espejos de vanidad, Luces de cortesía del tablero, Luces del compartimiento del tablero, Luces de cortesía de la cajuela, Luces de lectura y cortesía de cabecera, Espejo retrovisor iluminado
25 10A CAMBIADOR DE CD
26 25A SOPLADOR ALTO
27 15A ESTACIONAMIENTO
28 15A LUCES DE FRENO
29 20A SEGUROS DE PUERTAS
30 2A Espejos eléctricos izquierdo y derecho
37 2A Iluminación del interruptor de radio en el volante
38 10A LUCES DE ESTACIONAMIENTO -- Luces de estacionamiento delanteras, Luces de marcador lateral, Luces antiniebla
39 15A Luces traseras, Luces de matrícula, Luces de marcador lateral traseras, Luces de marcador lateral traseras
40 7.5A Lámparas del tablero de instrumentos atenuables
42 25A LIMPIAPARABRISAS
43 10A TOMA DE CORRIENTE
44 2A Radio, Controles de radio en el volante, Interruptor de control de crucero
46 Ventanas eléctricas, Quemacocos eléctrico
47 DESEMPAÑADOR TRASERO
48 ASIENTOS ELÉCTRICOS
