Caja de fusibles en el motor [3.5l]
![Caja de fusibles en el motor [3.5l]](/static/fusebox/oldsmobile/intrigue/oldsmobile_intrigue_1999_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (COOL FAN 2) Electroventilador de enfriamiento | |
| 2 | 40A | CRANK | |
| 3 | 60A | (BAT #3) Sistema de carga | |
| 4 | 60A | (BAT #2) Sistema de carga | |
| 5 | 30A | (IGN 1) Encendido | |
| 6 | 40A | (COOL FAN 1) Electroventilador de enfriamiento | |
| 7 | 60A | (BAT #1) Sistema de carga | |
| 8 | 50A | (IGN 2) Encendido | |
| 9 | (COOL FAN 2) Electroventilador de enfriamiento | ||
| 10 | (COOL FAN 3) Electroventilador de enfriamiento | ||
| 11 | CRANK | ||
| 12 | (COOL FAN 1) Electroventilador de enfriamiento | ||
| 13 | (IGN MAIN) Encendido | ||
| 14 | AIR PMP | ||
| 15 | (A/C CLU) Aire acondicionado | ||
| 16 | (HORN) Bocina | ||
| 17 | (FOG LP) Luces antiniebla | ||
| 18 | F/PMP SPD CONT | ||
| 19 | (F/PMP) Bomba de combustible | ||
| 20 | 30A | AIR PMP | |
| 21 | 10A | (GEN) Sistema de carga | |
| 22 | 10A | (ECM) Unidad de control del motor | |
| 23 | 10A | (A/C CLU) Aire acondicionado | |
| 25 | 15A | DFI [L36] / F/INJR [LX5] | |
| 26 | 10A | TRANS [L36] / TRANS/ABS [LX5] | |
| 27 | 15A | (HORN) Bocina | |
| 28 | 15A | F/INJR | |
| 29 | 15A | OXY SEN | |
| 30 | 10A | ENG EMIS | |
| 32 | 15A | HDLP R | |
| 33 | 7.5A | R/CMPT REL | |
| 34 | 20A | LP PARK | |
| 35 | 15A | (F/PMP) Bomba de combustible | |
| 36 | 15A | HDLP L | |
| 37 | (SPARE) Fusible de respuesto | ||
| 38 | (SPARE) Fusible de respuesto | ||
| 39 | (SPARE) Fusible de respuesto | ||
| 40 | (SPARE) Fusible de respuesto | ||
| 41 | (SPARE) Fusible de respuesto | ||
| 42 | (SPARE) Fusible de respuesto | ||
| 43 | (FUSE PULLER) Sacafusibles | ||
| 44 | (A/C CLU) Aire acondicionado |
Caja de fusibles en el motor [3.8l]
![Caja de fusibles en el motor [3.8l]](/static/fusebox/oldsmobile/intrigue/oldsmobile_intrigue_1999_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (Cooling Fan) Electroventilador de enfriamiento | |
| 2 | 40A | Starter Solenoid | |
| 3 | 60A | (Power Seats, Rear Defog) Asiento de ajuste eléctrico; Desempañador trasero | |
| 4 | 60A | High Blower, Hazard Flashers, Stoplamps, Power Mirrors Door Locks | |
| 5 | 30A | Ignition Switch, Brake Transaxle Shift Interlock, Stoplamps, Anti-Lock Brake System, Turn Signals, Cluster, Air Bag, Daytime Running Lamps Module | |
| 6 | 40A | (Cooling Fan) Electroventilador de enfriamiento | |
| 7 | 60A | Interior Lamps, Anti-Lock Brake System, Keyless Entry, Data Link, HVAC Head, Cluster, Radio, Auxiliary Power, Cigarette Lighter, Bose Amplifier | |
| 8 | 50A | Ignition Switch, Wipers, Radio, Steering Wheel Controls, Body Control Module, Auxiliary Power, Power Windows, Sunroof, HVAC Controls, DRL, Rear Defog Relay | |
| 9 | (Cooling Fan 2) Electroventilador de enfriamiento | ||
| 10 | (Cooling Fan 3) Electroventilador de enfriamiento | ||
| 11 | Starter Solenoid | ||
| 12 | (Cooling Fan 1) Electroventilador de enfriamiento | ||
| 13 | (Ignition Main) Encendido | ||
| 15 | Air Conditioning Clutch | ||
| 16 | (Horn) Bocina | ||
| 17 | Fog Lamps | ||
| 19 | (Fuel Pump) Bomba de combustible | ||
| 21 | 10A | (Generator) Sistema de carga | |
| 22 | 10A | Electronic Control Module | |
| 23 | 10A | Air Conditioning Compressor Clutch | |
| 25 | 15A | Electronic Ignition | |
| 26 | 10A | Transaxle Sensor | |
| 27 | 15A | (Horn) Bocina | |
| 28 | 15A | Fuel Injector | |
| 29 | 15A | Oxygen Sensor | |
| 30 | 10A | Engine Emissions | |
| 32 | 15A | (Headlamp (Right)) Faro derecho | |
| 33 | 7.5A | Rear Compartment Release/Fuel Door Release | |
| 34 | 20A | (Parking Lamp) Luces de estacionamiento | |
| 35 | 15A | (Fuel Pump) Bomba de combustible | |
| 36 | 15A | (Headlamp (Left)) Faro izquierdo | |
| 43 | Herramienta para la extracción de los fusibles. | ||
| 44 | A/C Clutch Diode |

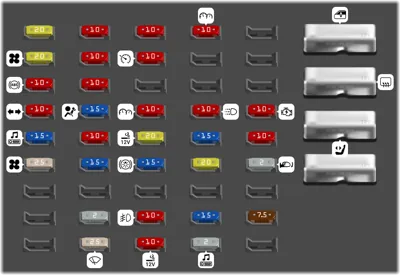

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Ensamblaje del motor ABS (Solo motor 3800 V6) | |
| 2 | 10A | ARRANQUE -- Tablero de instrumentos, módulo de control de la carrocería, TABLERO Módulo de control del tren motriz | |
| 3 | 10A | Espejos retrovisores exteriores calefaccionados | |
| 4 | 10A | Tablero de instrumentos, módulo de control del tren motriz, control de la carrocería | |
| 6 | 20A | Ensamblaje de control de HVAC, Motor del soplador | |
| 7 | 10A | Motor de la válvula de temperatura del aire, Ensamblaje de control de HVAC, Caja de solenoides, espejo con brújula | |
| 8 | 10A | CRUCERO | |
| 11 | 10A | Módulo de control de freno electrónico (EBCM) Relé de ABS, interruptor de desactivación de TCS | |
| 12 | 10A | Interbloqueo de cambio de freno-transeje | |
| 16 | 10A | Luces de giro, luces de esquina | |
| 17 | 15A | BOLSA DE AIRE | |
| 18 | 10A | TABLERO DE INSTRUMENTOS | |
| 19 | 10A | DRL (Luces de conducción diurna) | |
| 20 | 10A | Módulo de control del tren motriz, módulo de control de la carrocería, encendido/relé debajo del capó | |
| 21 | 15A | Radio, ensamblaje de control de HVAC, tablero de instrumentos, módulo de entrada remota sin llave, conector de enlace de datos, amplificador Bose | |
| 22 | 10A | ABS1 -- Módulo de control de freno electrónico (EBCM) (Solo 3800 V6), módulo de control de la carrocería | |
| 23 | 20A | Energía auxiliar, encendedor de cigarrillos, toma de corriente | |
| 24 | 15A | Espejos de vanidad, luces de cortesía del tablero, luces del compartimento del tablero, luz de cortesía del maletero, luces de lectura y cortesía superiores, espejo retrovisor interior con iluminación | |
| 25 | 10A | CAMBIADOR DE CD | |
| 26 | 25A | Relé de soplador alto | |
| 27 | 15A | Interruptor de luces de advertencia (Hazard) | |
| 28 | 15A | LUCES DE FRENO | |
| 29 | 20A | Relés de cerradura de puerta (internos al módulo de control de la carrocería) y relé externo de cerradura de puerta del conductor | |
| 30 | 2A | Espejos eléctricos izquierdos y derechos | |
| 37 | 2A | Iluminación del interruptor de radio del volante | |
| 38 | 10A | LUCES DE ESTACIONAMIENTO -- Luces de estacionamiento delanteras, luces de marcador lateral, luces antiniebla | |
| 39 | 15A | Luces traseras, luces de matrícula, luces de marcador lateral traseras, luces de marcador lateral traseras | |
| 40 | 7.5A | Luces del tablero de instrumentos atenuables | |
| 42 | 25A | LIMPIAPARABRISAS | |
| 43 | 10A | TOMA DE CORRIENTE | |
| 44 | 2A | Radio, controles de radio en el volante, interruptor de control de crucero | |
| 46 | Ventanillas eléctricas, techo solar eléctrico | ||
| 47 | DESEMPAÑADOR TRASERO | ||
| 48 | ASIENTOS ELÉCTRICOS |
