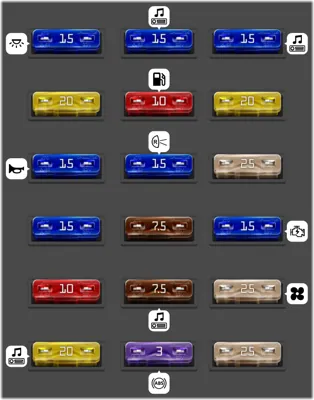

Panel de fusibles (MOTOR V6 3.1L)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (CTSY) Luces de techo, Luces de cortesía, Interruptores de cerradura de puerta eléctrica, Lámpara de guantera, Espejos eléctricos, Módulo de bloqueo de retardo de puerta corrediza eléctrica | |
| 2 | 15A | (TAIL) Luces de estacionamiento delanteras. Luces traseras, Luces de posición laterales delanteras, Lámpara de matrícula, Radio, Cabezal de control de calefacción/ventilación/aire acondicionado, Puerta corrediza eléctrica | |
| 3 | 15A | (RD02) Radio | |
| 4 | 20A | (ELC) Control de nivel automático, Lámpara bajo el capó | |
| 5 | 10A | (ECM) Inyección de combustible del cuerpo del acelerador, Relé de la bomba de combustible, Válvula reguladora de vacío eléctrica, Módulo de control eléctrico, Módulo de control de chispa eléctrica | |
| 6 | 20A | (R/WIPER) Motores del limpiaparabrisas/lavaparabrisas trasero; Brújula de la consola superior | |
| 7 | 15A | (HORN) Bocinas. Relé de bocina, Zumbador del cinturón de seguridad | |
| 8 | 15A | (TURN B/U) Luces direccionales delanteras/traseras, Luces de posición laterales delanteras, Indicador de giro del tablero, Luces de reversa, Luces antiniebla | |
| 9 | 25A | (F/WIPER) Motor del limpiaparabrisas/lavaparabrisas delantero | |
| 10 | 15A | (STOP HAZ) Luces direccionales delanteras/traseras, Luces de posición laterales delanteras, Luces de freno traseras, Lámparas indicadoras de giro del tablero de instrumentos, Interruptor de freno de crucero | |
| 11 | 7.5A | (GAGE) Tablero de instrumentos, Módulo de lámpara del sistema de frenos antibloqueo, Sensor de control de nivel eléctrico | |
| 12 | 15A | (IGN) Compresor de aire acondicionado, Caja de solenoides de aire acondicionado, Relé del compresor, Motor de la puerta de temperatura, Relé del ventilador bajo; Cabezal de control de calefacción/ventilación/aire acondicionado; Módulo de crucero; Relé del ventilador de refrigeración; Relé del desempañador trasero; Timbre de llave; Búfer del sensor de velocidad del vehículo y carga discreta del generador, Interruptor del embrague del convertidor del transeje | |
| 13 | 10A | (F PUMP) Bomba de combustible, Sensor de presión de aceite/Interruptor de bomba de combustible | |
| 14 | 7.5A | (LPS) Tablero de instrumentos, Radio, Interruptor del limpiaparabrisas, Interruptor de faros, Interruptor del ventilador trasero, Cabezal de control de calefacción/ventilación/aire acondicionado, Iluminación del interruptor de la puerta. Bombillas de iluminación de cenicero delantero/trasero | |
| 15 | 25A | (HTR A/C) Motores del ventilador delantero/trasero, Relé del ventilador alto | |
| 16 | 20A | (AUX) Radio, Encendedor de cigarrillos delantero, Toma de corriente accesoria | |
| 17 | 3A | (ABS) Sistema de frenos antibloqueo | |
| 18 | 25A | (RR BLWR) Ventilador trasero, Calefacción/Ventilación/Aire acondicionado trasero |

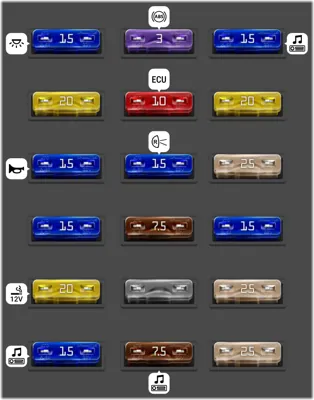

Panel de fusibles (MOTOR 3800 v6)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (CTSY) Luces de techo, Luces de cortesía, Interruptores de bloqueo de puertas eléctricos, Lámpara de guantera, Espejos eléctricos, Módulo de retardo de bloqueo de puerta corrediza eléctrica | |
| 2 | 3A | (ABS) Sistema de frenos antibloqueo | |
| 3 | 15A | (RDO2) Radio | |
| 4 | 20A | (ELC) Control de nivel automático, Lámpara debajo del capó | |
| 5 | 10A | (ECM) Sensor de flujo de aire masivo, Módulo de control electrónico | |
| 6 | 20A | (R/WIPER) Motores del limpiaparabrisas/lavaparabrisas trasero; Brújula de la consola superior | |
| 7 | 15A | (HORN) Bocinas. Relé de bocina, Zumbador del cinturón de seguridad | |
| 8 | 15A | (TURN B/U) Luces direccionales delanteras/traseras, Luces de posición laterales delanteras, Indicador de giro del tablero, Luces de reversa, Luces antiniebla | |
| 9 | 25A | (F/WIPER) Motor del limpiaparabrisas/lavaparabrisas delantero | |
| 10 | 15A | (STOP HAZ) Luces direccionales delanteras/traseras, Luces de posición laterales delanteras, Luces de freno traseras, Lámparas indicadoras de giro del tablero de instrumentos, Interruptor de freno de crucero | |
| 11 | 7.5A | (GAGE) Tablero de instrumentos, Módulo de lámpara del sistema de frenos antibloqueo, Sensor de control de nivel eléctrico | |
| 12 | 15A | (IGN) Caja de solenoide de aire acondicionado, Motor de puerta de temperatura, Relé del ventilador bajo; Cabezal de control de calefacción/ventilación/aire acondicionado; Relé del ventilador de refrigeración; Relé del desempañador trasero; Timbre de llave; Solenoide del embrague del convertidor del transeje y Carga discreta del generador | |
| 13 | 20A | (RDOI/AUX) Radio, Encendedor de cigarros delantero, Toma de corriente accesoria | |
| 14 | INJ 3365D | ||
| 15 | 25A | (HTR A/C) Motores del ventilador delantero/trasero, Relé del ventilador alto | |
| 16 | 15A | (TAIL) Luces de estacionamiento delanteras, Luces traseras, Luces de posición laterales delanteras, Lámpara de matrícula, Radio, Cabezal de control de calefacción/ventilación/aire acondicionado, Puerta corrediza eléctrica | |
| 17 | 7.5A | (LPS) Tablero de instrumentos, Radio, Interruptor del limpiaparabrisas, Interruptor del faro, Interruptor del ventilador trasero, Cabezal de control de calefacción/ventilación/aire acondicionado, Iluminación del interruptor de la puerta, Bombillas de iluminación del cenicero delantero/trasero | |
| 18 | 25A | (RR BLWR) Ventilador trasero, Calefacción/Ventilación/Aire acondicionado trasero |
Panel de disyuntores/relés
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Intermitente de emergencia | ||
| 2 | 15A | [Solo con motor V6 3800]: Solenoide de purga del depósito, Relé de control del embrague del aire acondicionado, Control de crucero | |
| 4 | Disyuntor de las ventanas eléctricas | ||
| 5 | Disyuntor del motor del asiento eléctrico/puerta corrediza eléctrica | ||
| 6 | Disyuntor del desempañador trasero | ||
| 7 | Relé del soplador del aire acondicionado | ||
| 8 | Relé de la bocina | ||
| 9 | Módulo de timbre | ||
| 10 | Relé del temporizador del desempañador |
