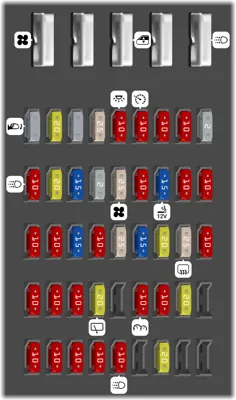

Diodo |
| 1 |
|
30A |
(VENTILADOR REFRIG 2) Ventiladores de Refrigerante |
| 3 |
|
60A |
(FAROS DELANTEROS) Disyuntores: Ventilador Alto FRT HVAC, y Fusibles de Faros Delanteros (Tablero de Instrumentos): LUCES DE EMERGENCIA y LUZ DE FRENO |
| 4 |
|
60A |
(PRINCIPAL BATT 2) Disyuntor: ASIENTO ELÉCTRICO/PSD. Fusibles (Tablero de Instrumentos): ELC y DESEMPAÑADOR TRASERO |
| 5 |
|
40A |
(PRINCIPAL IGN 1) Interruptor de Encendido a Fusibles (Tablero de Instrumentos): IGN ABS/TCS, CRUCERO, DRL, PRNDL ELÉCTRICO, IGN 1, PSD, SIR, T/SIG y PCM [Relé PRINCIPAL IGN (Fusibles del Centro Eléctrico Bajo el Capó: EMBRAGUE A/C, IGN ELEK, IGN 1-U/H, INYECTOR, TCC)] |
| 6 |
|
30A |
(VENTILADOR REFRIG 1) Ventiladores de Refrigerante |
| 7 |
|
60A |
(PRINCIPAL BATT 1) Fusibles (Tablero de Instrumentos): BATT MOD ABS, CIGARRO/DLC, LUCES INTERIORES (CTSY LAMP), TOMA DE CORRIENTE DELANTERA, SEGURO ELÉCTRICO, ESPEJO ELÉCTRICO y TOMA DE CORRIENTE TRASERA |
| 8 |
|
60A |
(PRINCIPAL IGN 2) Interruptor de Encendido a Fusibles (T/I): PRGRM BCM, Ventilador Bajo/Medio FRT HVAC, Limpiaparabrisas/Lavaparabrisas Delantero, HVAC/DRL, MALL/RADIO/DIC, Ventilación de Cuarto Eléctrica, HVAC Trasero, Limpiaparabrisas/Lavaparabrisas Trasero, ACCESORIO SWC y Disyuntor de VENTANA ELÉCTRICA |
| 9 |
|
|
(VENTILADOR REFRIG) VENTILADOR DERECHO 1, VENTILADOR IZQUIERDO 2 |
| 10 |
|
|
(VENTILADOR REFRIG 2) VENTILADOR IZQUIERDO 2 |
| 11 |
|
|
(PRINCIPAL IGN) FUSIBLES: EMBRAGUE A/C, IGN 1-U/H, INS, IGN ELEK, TCC |
| 12 |
|
|
(VENTILADOR REFRIG 1) VENTILADOR DERECHO 1, VENTILADOR IZQUIERDO 2 |
| 13 |
|
|
(EMBRAGUE A/C) Embrague de Aire Acondicionado |
| 14 |
|
|
(BOMBA DE COMBUSTIBLE) Bomba de Combustible |
| 15 |
|
|
(CONT VEL BOMBA C/B) No Utilizado |
| 16 |
|
|
(BOCINA) Bocina |
| 17 |
|
|
(LÁMPARA ANTINIEBLA) Lámpara Antiniebla Izquierda, Lámpara Antiniebla Derecha, Indicador de Lámpara Antiniebla |
| 18 |
|
10A |
(INY) Inyectores de Combustible 1-6 |
| 19 |
|
- |
(REPUESTO) No Utilizado |
| 21 |
|
15A |
(IGN1-UH) Válvula de Purga del Canister de Emisiones Evaporativas (EVAP), Sensores de Oxígeno Calefaccionados 1 y 2, Sensor de Flujo de Masa de Aire (MAF) |
| 22 |
|
- |
(REPUESTO) No Utilizado |
| 23 |
|
- |
(REPUESTO) No Utilizado |
| 24 |
|
- |
(REPUESTO) No Utilizado |
| 25 |
|
15A |
(IGN ELEK) Módulo de Control de Encendido (ICM) |
| 26 |
|
- |
(REPUESTO) No Utilizado |
| 27 |
|
10A |
(LUCES DE REVERSA) Interruptor de Rango del Transeje a Luces de Reversa |
| 28 |
|
10A |
(EMBRAGUE A/C) Relé del EMBRAGUE A/C a Aceite del Embrague del Compresor de Aire Acondicionado |
| 29 |
|
10A |
(RADIO) Pantalla de Información del Conductor, Control de Calefacción y Aire Acondicionado, Radio, Motor de Control del Actuador de la Puerta Lateral Trasera, Receptor de Bloqueo de Puerta de Control Remoto (RCDLR). Lámpara Indicadora de Seguridad y Sensor de Choque Antirrobo |
| 30 |
|
10A |
(SENSOR ALT) Generador |
| 31 |
|
10A |
(TCC) Transeje Automático (Solenoide del Embrague del Convertidor de Par) Interruptor de Luz de Freno a PCM |
| 32 |
|
15A |
(BOMBA DE COMBUSTIBLE) Relé de la Bomba de Combustible |
| 33 |
|
10A |
(SENSOR ECM) Módulo de Control del Tren Motriz (PCM) |
| 35 |
|
10A |
(LÁMPARA ANTINIEBLA) Relé de la Lámpara Antiniebla |
| 36 |
|
15A |
(BOCINA) Relé de la Bocina |
| 37 |
|
20A |
(LUCES ESTACIONAMIENTO) Módulo de Control de Luces de Circulación Diurna (DRL), Faros Delanteros e Interruptor de Atenuación del Tablero de Instrumentos, Relé Antirrobo a Faros Delanteros |
| 39 |
|
- |
(Repuesto) No Utilizado |
| 40 |
|
|
Extractor de Mini Fusibles |
