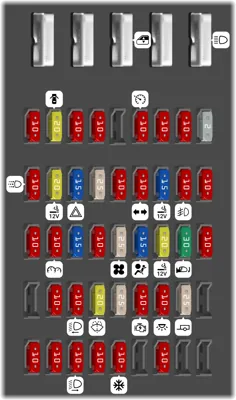

Diodo |
| 1 |
|
30A |
(VENTILADOR DE REFRIGERACIÓN 2) Ventiladores de refrigerante |
| 3 |
|
60A |
(FAROS) Disyuntores: VENTILADOR ALTO HVAC DELANTERO, y Fusibles de FAROS (Tablero de instrumentos): LUCES DE EMERGENCIA y LUZ DE FRENO |
| 4 |
|
60A |
(PRINCIPAL BATT 2) Disyuntor: ASIENTO ELÉCTRICO/PSD. Fusibles (Tablero de instrumentos): ELC y DESEMPAÑADOR TRASERO |
| 5 |
|
40A |
(PRINCIPAL IGN 1) Interruptor de encendido a Fusibles (Tablero de instrumentos): IGN ABS/TCS, CRUCERO, DRL, PRNDL ELÉCTRICO, IGN 1, PSD, SIR, T/SIG y PCM [Relé PRINCIPAL IGN (Fusibles del Centro Eléctrico Bajo el Capó: EMBRAGUE A/C, IGN ELÉCTRICO, IGN 1-U/H, INYECTOR, TCC)] |
| 6 |
|
30A |
(VENTILADOR DE REFRIGERACIÓN 1) Ventiladores de refrigerante |
| 7 |
|
60A |
(PRINCIPAL BATT 1) Fusibles (Tablero de instrumentos): BATT MOD ABS, CIGARRO/DLC, LUZ DE CORTESÍA, TOMA DE CORRIENTE DELANTERA, SEGURO ELÉCTRICO, ESPEJO ELÉCTRICO y TOMA DE CORRIENTE TRASERA |
| 8 |
|
60A |
(PRINCIPAL IGN 2) Interruptor de encendido a Fusibles (T/I): PRGRM BCM, VENTILADOR BAJO/MEDIO HVAC DELANTERO, LIMPIAPARABRISAS/LAVAPARABRISAS DELANTERO, HVAC/DRL, MALL/RADIO/DIC, VENTILACIÓN ELÉCTRICA DE CUARTO, HVAC TRASERO, LIMPIAPARABRISAS/LAVAPARABRISAS TRASERO, ACCESORIO SWC y Disyuntor de VENTANA ELÉCTRICA |
| 9 |
|
|
(VENTILADOR DE REFRIGERACIÓN) VENTILADOR DERECHO 1, VENTILADOR IZQUIERDO 2 |
| 10 |
|
|
(VENTILADOR DE REFRIGERACIÓN 2) VENTILADOR IZQUIERDO 2 |
| 11 |
|
|
(PRINCIPAL IGN) FUSIBLES: EMBRAGUE A/C, IGN 1-U/H, INS, IGN ELÉCTRICO, TCC |
| 12 |
|
|
(VENTILADOR DE REFRIGERACIÓN 1) VENTILADOR DERECHO 1, VENTILADOR IZQUIERDO 2 |
| 13 |
|
|
(EMBRAGUE A/C) Embrague del aire acondicionado |
| 14 |
|
|
(BOMBA DE COMBUSTIBLE) Bomba de combustible |
| 15 |
|
|
(CONTROL VELOCIDAD B/C) No utilizado |
| 16 |
|
|
(BOCINA) Bocina |
| 17 |
|
|
(LUCES ANTINIEBLA) Luz antiniebla izquierda, Luz antiniebla derecha, Indicador de luz antiniebla |
| 18 |
|
10A |
(INY) Inyectores de combustible 1-6 |
| 19 |
|
- |
(REPUESTO) No utilizado |
| 21 |
|
15A |
(IGN1-UH) Válvula de purga del depósito de emisiones evaporativas (EVAP), Sensores de oxígeno calefaccionados 1 y 2, Sensor de flujo de masa de aire (MAF) |
| 22 |
|
- |
(REPUESTO) No utilizado |
| 23 |
|
- |
(REPUESTO) No utilizado |
| 24 |
|
- |
(REPUESTO) No utilizado |
| 25 |
|
15A |
(IGN ELÉCTRICO) Módulo de control de encendido (ICM) |
| 26 |
|
- |
(REPUESTO) No utilizado |
| 27 |
|
10A |
(LUZ R/V) Interruptor de rango de transeje a luces de reversa |
| 28 |
|
10A |
(EMBRAGUE A/C) Relé del EMBRAGUE A/C al aceite del embrague del compresor del aire acondicionado |
| 29 |
|
10A |
(RADIO) Pantalla de información del conductor, Control de calefacción y aire acondicionado, Radio, Motor de control del actuador de la puerta lateral trasera, Receptor de bloqueo remoto de puertas (RCDLR). Lámpara indicadora de seguridad y Sensor de choque antirrobo |
| 30 |
|
10A |
(SENSOR ALT) Generador |
| 31 |
|
10A |
(TCC) Transeje automático (Solenoide del embrague del convertidor de par) Interruptor de luz de freno a PCM |
| 32 |
|
15A |
(BOMBA DE COMBUSTIBLE) Relé de la bomba de combustible |
| 33 |
|
10A |
(SENSOR ECM) Módulo de control del tren motriz (PCM) |
| 35 |
|
10A |
(LUZ ANTINIEBLA) Relé de luz antiniebla |
| 36 |
|
15A |
(BOCINA) Relé de bocina |
| 37 |
|
20A |
(LUZ ESTACIONAMIENTO) Módulo de control de luces de circulación diurna (DRL), Faros y Interruptor de atenuación del tablero de instrumentos, Relé antirrobo a Faros |
| 39 |
|
- |
(REPUESTO) No utilizado |
| 40 |
|
|
Extractor de mini fusibles |
