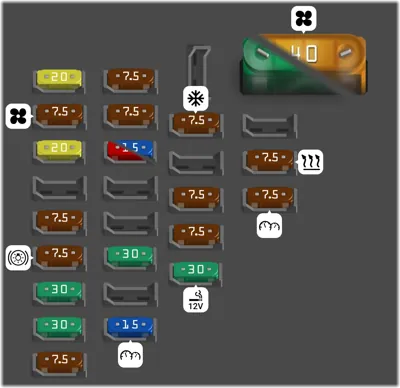

Compartimiento del Pasajero

N°	A	Descripción
1	20A	Sistema de infoentretenimiento, fusible de transporte por radio
2	7.5A	Ventilador interior, calefacción, sistema de aire acondicionado.
3	20A	Techo corredizo
5	7.5A	Unidad de control del módulo de puerta
6	7.5A	Luz de freno
7	30A	Unidad de control del módulo de carrocería
8	30A	Unidad de control del módulo de la puerta del acompañante
9	7.5A	Unidad de control central
10	7.5A	Unidad de control del módulo de la columna de dirección
11	7.5A	Terminal de diagnóstico
12	10A	Protección de sobrecarga de la batería
12	15A	Protección de sobrecarga de la batería
15	30A	Unidad de control del módulo de puerta
17	15A	Instrumentos, pantalla de información
18	7.5A	Terminal de encendido 15, Aire acondicionado
20	7.5A	Sensor de velocidad de guinada (ESP@Plus)
21	7.5A	Sistema de infoentretenimiento
22	30A	Encendedor
23	30A	Ventilador interior, aire acondicionado
23	40A	Control electrónico de climatizacion
25	7.5A	Calefacción, sistema de aire acondicionado
26	7.5A	Instrumentos, visualizacion de informacion

N°	A	Descripción
3	40A	Regulación eléctrica del asiento, asiento del conductor
4	40A	Ventana trasera con calefacción
5	40A	Regulación eléctrica del asiento, asiento del acompañante
6	30A	Operación de ventana eléctrica, trasera derecha
7	30A	Operación de ventana eléctrica, trasera izquierda
8	15A	Calefacción del asiento, trasero derecho
9	15A	Bocina, sistema de alarma Vauxhall
10	20A	Bomba de combustible
11	25A	Voltaje de la batería
12	15A	Calefacción de asiento, trasero izquierdo
13	20A	Equipo de remolque
14	15A	Limpiaparabrisas trasero
15	15A	Asientos calefaccionados, control de subida del asiento, delantero izquierdo
16	15A	Calefacción del asiento, delantero derecho
17	15A	Toma de accesorios
18	30A	Bloqueo del portón trasero, Familiar
19	10A	Terminal 30, Tw en audio
20	7.5A	Tanque con solapa loc king
21	5A	Sensor ultrasónico, sistema de alarma Vauxhall
22	30A	Porton trasero operado eléctricamente
23	7.5A	Sensor de rotura de vidrio (sistema de alarma Vauxhall)
24	25A	Voltaje de la batería
25	10A	Chasis electrónico
26	25A	Terminal 15 (interruptor de arranque), Twin Audio
27	5A	Reconocimiento de ocupación de asientos, sistema de control de presión de neumáticos, sensor de lluvia, sistema de aire acondicionado
28	7.5A	Sensores de distancia de estacionamiento

N°	A	Descripción
-		Relé de control del motor (EC)
-		Relé del motor de arranque
-		Relé del motor del limpiaparabrisas (ON/OFF)
-		Relé de circuitos principales de encendido
-		Relé de circuitos principales de encendido
-		Relé de lavado de faros
-		Relé del embrague del compresor de CA
1	30A	Gestión del motor, control de la transmisión
2	30A	Motor de arranque
3	20A	Bocina
4	10A	Aire acondicionado (AC)- MTC/ATC
5	15A	Lavafaros
6	30A	EMPTY
7	20A	ESP, TCS, módulo de control multifunción
8	10A	Faros
9	7.5A	Dirección asistida, calentadores de chorro de lavaparabrisas
10	10A	EMPTY
11	30A	Limpiaparabrisas
12	30A	Limpiaparabrisas
13	20A	ESP, TCS, módulo de control multifunción
14	30A	Lavafaros
15	10A	Módulo de control del motor (ECM)
16	7.5A	ABS
19	5A	Regulación de faros-sin faros de descarga de gas
20	5A	EMPTY
22	30A	EMPTY
23	20A	Calentador auxiliar
24	30A	Tension de batería-terminal 30
25	30A	Tension de batería-terminal 30
27	30A	EMPTY
28	60A	Módulo de mando apertura-cierre de tapa de maletero/portón trasero
29	40A	ABS
30	60A	Módulo de mando apertura-cierre de tapa de maletero/portón trasero
31	60A	EMPTY
32	40A	ABS
33	60A	EMPTY
34	60A	Módulo de mando apertura-cierre de tapa de maletero/portón trasero
35	30A	Motor del ventilador de refrigerante del motor
36	40A	Motor soplador de refrigerante del motor
37	-	EMPTY
