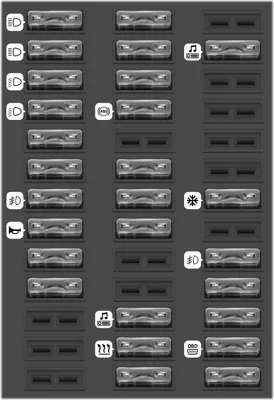

Panel de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Radio | ||
| 7 | aire acondicionado, trasero | ||
| 9 | Faros antiniebla | ||
| 10 | Cierre centralizado | ||
| 11 | Iluminación interior | ||
| 12 | Conector de diagnóstico, inmovilizador | ||
| 13 | Calefacción de la luneta trasera | ||
| 14 | Sistema limpiaparabrisas/lavaparabrisas trasero | ||
| 15 | Limpiaparabrisas | ||
| 16 | Luz de freno | ||
| 17 | ABS | ||
| 19 | Elevalunas | ||
| 20 | Elevalunas | ||
| 21 | Calefacción de asientos | ||
| 24 | Radio | ||
| 25 | Calefacción | ||
| 26 | Accesorios | ||
| 27 | Luz alta, izquierda | ||
| 28 | Luz alta, derecha | ||
| 29 | Luz baja, izquierda | ||
| 30 | Luz baja, derecha | ||
| 31 | Luz trasera, izquierda | ||
| 32 | Luz trasera, derecha | ||
| 33 | Luz antiniebla trasera | ||
| 34 | Bocina | ||
| 35 | Calefacción de espejos | ||
| 36 | Control de calefacción del parabrisas |
Caja de Relés
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé para la calefacción de la luneta trasera | ||
| - | Temporizador para los limpiaparabrisas traseros | ||
| - | Relé para los limpiaparabrisas traseros | ||
| - | Relé + post-contacto | ||
| - | Relé de corte del aire acondicionado | ||
| - | Relé para el parabrisas calefaccionado | ||
| - | Relé para las luces antiniebla | ||
| - | Relé de "Faro" para luz baja | ||
| - | Relé de "Faro" para luces de estacionamiento | ||
| - | Relé principal de "Faro" | ||
| - | Relé para el termostato electrónico |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Calefactor auxiliar: 2 o 3 calefactores adicionales Relé del calefactor de estacionamiento | ||
| - | Relé para la computadora de inyección de combustible Interrupción de inyección | ||
| - | Relé de la bomba | ||
| - | Relé de la bomba/precalentamiento diésel | ||
| - | Calefactor de estacionamiento: Relé para la unidad del ventilador, segunda velocidad | ||
| 16 | 40A | Aire acondicionado | |
| 17 | 50A | Calefacción del parabrisas | |
| 18 | 50A | Calefacción del parabrisas | |
| 19 | 60A | Caja de fusibles en el motor | |
| 20 | 60A | ABS | |
| 21 | 60A | Caja de fusibles en el motor | |
| 22 | 60A | Caja de fusibles en el motor | |
| 23 | 50A | Ventilador del radiador | |
| 24 | 50A | Fusible automático de advertencia | |
| 25 | 70A | Precalentamiento |
Caja de Relés 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventilador del radiador | ||
| - | Ventilador del radiador | ||
| - | Precalentamiento del filtro | ||
| - | Unidad de control del motor | ||
| - | Calefactor independiente | ||
| - | Compresor, aire acondicionado | ||
| - | Ventilador del radiador | ||
| - | Calentador de refrigerante | ||
| - | Calentador de refrigerante | ||
| - | Calentador de refrigerante |
Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 70A | Caja de fusibles del habitáculo, unidad de precalentamiento | |
| 3 | 60A | Relé del calentador de inmersión 1 y 4 | |
| 4 | 60A | Relé del calentador de inmersión 2 y 3 | |
| 6 | 60A | Ventilador de refrigeración - relé | |
| 7 | 60A | Caja de fusibles del habitáculo, relé de consumidor 1 | |
| 9 | 60A | Relés 1 y 2 "+" después de la alimentación de encendido, Relé para el calefactor auxiliar del habitáculo | |
| 10 | 60A | Caja de fusibles del habitáculo, Alarma antirrobo | |
| 12 | 40A | Ventilador eléctrico para calefactor y aire acondicionado | |
| 13 | 25A | ECU | |
| 14 | 15A | Circuito de alimentación de energía del motor | |
| 15 | 10A | Embrague electromagnético del compresor del aire acondicionado | |
| 16 | 20A | Relé del calentador de combustible |
