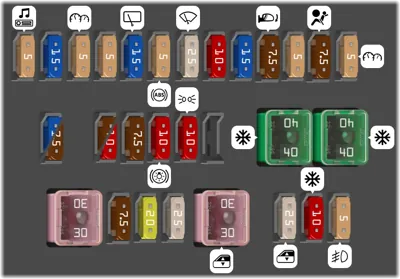

Fusibles en el tablero de a bordo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Sistema de inyección carburante - Autorradio - Sistema VSC | |
| 2 | 15A | Lavalunas delantero y trasero | |
| 3 | 5A | Caja de servicio principal - Cuadro de a bordo - Pantalla - Aire acondicionado - Deshelado de la luneta y de los retrovisores exteriores - Asientos calefactados - Techo de lona eléctrico - Autorradio | |
| 4 | 5A | Dirección asistida eléctrica Stop & Start | |
| 5 | 15A | Limpialuneta | |
| 6 | 5A | Grupo motoventilador - Sistema ABS - Sistema VSC | |
| 7 | 25A | Limpiaparabrisas delantero | |
| 8 | 10A | Deshelado de los retrovisores exteriores | |
| 9 | 15A | Toma de 12 V (120 W máximo) | |
| 10 | 7.5A | Retrovisores exteriores - Autorradio - Stop & Start - Cuadro de a bordo - Pantalla | |
| 11 | 5A | Bloqueo de la dirección - Sistema de inyección de carburante - Caja de velocidades ETG | |
| 12 | 7.5A | Airbags | |
| 13 | 5A | Cuadro de a bordo - Pantalla - Stop & Start | |
| 14 | 15A | Dirección - Sistema de inyección carburante - Luces de freno [Motor VTi 68] | |
| 14 | 7.5A | Dirección - Sistema de inyección carburante - Luces de freno [Motor PureTech 82] | |
| 15 | 7.5A | Sistema de inyección carburante - Stop & Start [Motor VTi 68] | |
| 15 | 10A | Sistema de inyección carburante - Stop & Start [Motor PureTech 82] | |
| 16 | 7.5A | Autodiagnosis motor | |
| 17 | 10A | Luces de freno - Tercera luz de freno - Sistema de inyección carburante - Sistema ABS - Sistema VSC - Caja de velocidades ETG - Sistema "Acceso y arranque manos libres" | |
| 18 | 10A | Luces de posición - Luces de matrícula - Luz antiniebla trasera - Faros antiniebla delanteros - Luces traseras - Reóstato de iluminación | |
| 19 | 40A | Aire acondicionado | |
| 20 | 40A | Aire acondicionado - Autodiagnosis motor - Luces de posición - Luces de matrícula - Luz antiniebla trasera - Faros antiniebla delanteros - Luces traseras - Reóstato de iluminación - Luces de freno - Tercera luz de freno - Sistema de inyección carburante - Sistema ABS - Sistema VSC - Caja de velocidades ETG - Sistema "Acceso y arranque manos libres" - Elevalunas eléctricos | |
| 21 | 30A | Sistema de inyección carburante - Stop & Start - Caja de servicio principal | |
| 22 | 7.5A | Sistema de inyección carburante [Motor VTi 68] | |
| 23 | 20A | Sistema de inyección carburante - Stop & Start [Motor VTi 68] | |
| 24 | 25A | Caja de servicio principal | |
| 25 | 30A | Elevalunas eléctricos | |
| 26 | 25A | Elevalunas eléctricos | |
| 27 | 10A | Aire acondicionado | |
| 28 | 5A | Luz antiniebla trasera |
Fusibles en el compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz de cruce derecha | |
| 2 | 10A | Luz de cruce izquierda - Reglaje de los faros | |
| 3 | 7.5A | Luz de carretera derecha | |
| 4 | 7.5A | Luz de carretera izquierda - Cuadro de a bordo - Pantalla | |
| 5 | 15A | Sistema de inyección de carburante [Motor PureTech 82] | |
| 6 | 7.5A | Sistema de inyección de carburante [Motor PureTech 82] | |
| 7 | 15A | Sistema de inyección de carburante [Motor PureTech 82] | |
| 8 | 7.5A | Grupo motoventilador [Motor PureTech 82] | |
| 9 | 7.5A | Aire acondicionado | |
| 10 | 7.5A | Sistema de inyección carburante - Luces de freno - Tercera luz de freno [Motor VTi 68] | |
| 11 | 5A | Luz de techo - Luz del maletero | |
| 12 | 10A | Intermitentes - Luces de emergencia - Cuadro de a bordo - Pantalla | |
| 13 | 10A | Claxon | |
| 14 | 30A | Cajas de servicio | |
| 15 | 7.5A | Caja de velocidades ETG [Motor VTi 68] | |
| 16 | 7.5A | Sistema de inyección de carburante | |
| 17 | 7.5A | Sistema "Acceso y arranque manos libres" | |
| 18 | 7.5A | Batería [Motor VTi 68] | |
| 19 | 25A | Sistema de inyección de carburante - Grupo motoventilador | |
| 20 | 30A | Motor de arranque | |
| 21 | 7.5A | Bloqueo de la dirección | |
| 22 | 25A | Luces delanteras | |
| 23 | 7.5A | Sistema de inyección de carburante | |
| 24 | 7.5A | Sistema de inyección carburante - Motor de arranque - Caja de velocidades ETG - Stop & Start | |
| 25 | 15A | Autorradio - Sistema "Acceso y arranque manos libres" | |
| 26 | 7.5A | Cuadro de a bordo - Pantalla | |
| 27 | 7.5A | Sistema VSC | |
| 28 | 60A | Caja de fusibles habitáculo | |
| 29 | Deshelado de la luneta y de los retrovisores exteriores - Asientos calefactados - Techo de lona eléctrico - Sistema ABS - Sistema VSC - Grupo motoventilador - Faros antiniebla delanteros - Luces diurnas de LED [Motor VTi 68] | ||
| 30 | 50A | Caja de velocidades ETG | |
| 30 | 40A | Stop & Start | |
| 31 | 50A | Dirección asistida | |
| 32 | 50A | Grupo motoventilador [Motor PureTech 82] | |
| 32 | 30A | Grupo motoventilador | |
| 32 | 40A | Grupo motoventilador | |
| 33 | 50A | Sistema ABS - Sistema VSC | |
| 34 | 10A | Fusible de recambio | |
| 35 | 20A | Fusible de recambio | |
| 36 | 30A | Fusible de recambio | |
| 37 | 20A | Deshelado de la luneta y de los retrovisores exteriores | |
| 38 | 30A | Sistema ABS - Sistema VSC | |
| 39 | 7.5A | Faros antiniebla delanteros - Cuadro de a bordo - Pantalla | |
| 40 | 7.5A | Luces diurnas de LED | |
| 41 | 15A | Asiento calefactado derecho | |
| 42 | 20A | Techo de lona eléctrico | |
| 43 | 15A | Asiento calefactado izquierdo |
