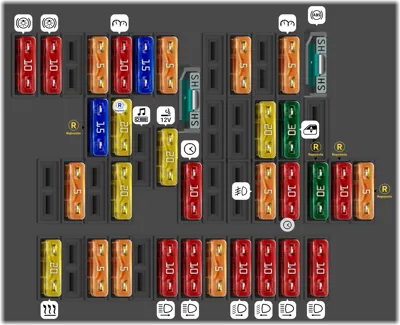

Caja de fusibles en el compartimiento de pasajeros Tipo 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Sistema de frenos antibloqueo (ABS) | ||
| - | 5A | tablero de instrumentos | |
| - | 5A | Módulo de control multifunción | |
| - | 5A | Gestión del motor, inmovilizador | |
| - | 15A | Capota convertible | |
| - | 10A | LED del sistema de alarma, pantalla digital multifunción, luces de advertencia de peligro, tablero de instrumentos, luces interiores | |
| - | 5A | Módulo de control multifunción | |
| - | 10A | Luz de freno izquierda (LH), luz de freno central | |
| - | 10A | Luz de freno derecha (RH) | |
| - | 30A | Ventanas eléctricas traseras | |
| - | 20A | Luces del área de carga, toma de remolque | |
| - | 10A | Luz de iluminación de la unidad de audio, luz del encendedor de cigarrillos, reloj, iluminación del tablero, pantalla digital multifunción, luces de matrícula, iluminación de interruptores, luces selectoras de transmisión, luz/luces de control del calentador | |
| - | 5A | Luces antiniebla traseras | |
| - | 10A | Luz de advertencia del alternador, reloj, pantalla digital multifunción, luz de la guantera, tablero de instrumentos, luces interiores, sistema de navegación, sensor de lluvia, ventanas eléctricas traseras | |
| - | 20A | Encendedor de cigarrillos | |
| - | Sistema de audio | ||
| - | 20A | Sistema de lavado/limpiaparabrisas trasero, sistema de lavado/limpiaparabrisas delantero | |
| - | 5A | Módulo de control multifunción | |
| - | 10A | Faro izquierdo (LH) - luz alta | |
| - | 10A | Faro derecho (RH) - luz alta, luz de advertencia de luz alta del faro | |
| - | 10A | Faro izquierdo (LH) - luz baja | |
| - | 10A | Faro derecho (RH) - luz baja, luz de advertencia de 'encendido' de luz baja del faro | |
| - | 5A | Lavafaros | |
| - | 10A | Luz lateral izquierda (LH), luz trasera izquierda (LH) | |
| - | 10A | Luz lateral derecha (RH), luz trasera derecha (RH) | |
| - | 5A | Módulo de control del motor del ventilador de refrigerante del motor HFY/HFZ/KFX/NFZ/WJZ | |
| - | 5A | Interruptor de triple presión del refrigerante del aire acondicionado, relé 2 del motor del ventilador de refrigerante del motor | |
| - | 20A | Calefactor/aire acondicionado (AC) | |
| - | 5A | Repuesto | |
| - | 10A | Repuesto | |
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto |
Caja de fusibles en el panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Shunt PARQUE | ||
| 1 | 15A | Asiento térmico - Sirena de alarma | |
| 4 | 20A | Pantalla multifunción - Calculador de navegación - Luz maletero - Autorradio - Calculador del techo escamotable | |
| 5 | 15A | Diagnosis caja de cambios automática | |
| 6 | 10A | Nivel líquido de refrigeración - Caja de cambios automática - Autorradio - Captador de ángulo volante (ESP) | |
| 7 | 15A | Accesorios autoescuela - Alarma post-venta - Capatador de lluvia | |
| 9 | 30A | Bomba hidraúlica | |
| 10 | 40A | Desempañado retrovisor | |
| 11 | 15A | Limpiaparabrisas | |
| 12 | 30A | Elevalunas delanteros | |
| 14 | 10A | Cajetín de servicio motor - Airbags - Mandos en el volante | |
| 15 | 15A | Combinado - Pantalla mulifunción - Calculador de navegación - Climatización - Autorradio | |
| 16 | 30A | Mandos de bloqueo/desbloqueo de las aperturas de las puertas | |
| 20 | 10A | Luz de stop derecha | |
| 21 | 15A | Luz de stop izquerda - 3er piloto de stop | |
| 22 | 30A | Plafón de techo delantero - Luz guantera - Encendedor de cigarrillos |
Caja de fusibles en el motor Tipo 2
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Relé del motor del soplador de refrigerante del motor, sensor separador de combustible/agua, interruptor de la luz de advertencia del filtro de combustible, módulo de control de la bujía incandescente, relé del temporizador de la bujía incandescente, sensor de flujo de aire masivo (MAF), bomba de dirección asistida, interruptor de posición de marcha atrás, bomba de inyección de aire secundario (AIR), sensor de velocidad del vehículo (VSS) | |
| 2 | 15A | Bomba de combustible (FP), válvula de purga del cartucho de emisión evaporativa (EVAP) | |
| 3 | 10A | Módulo de control ABS, interruptor de posición del pedal de freno (BPP) | |
| 4 | 10A | Módulo de control del motor (ECM), relé del calentador de refrigerante del motor, módulo de control de la transmisión (TCM) | |
| 5 | 10A | Módulo de control del motor (ECM) | |
| 6 | 15A | Luces antiniebla | |
| 7 | 20A | Bomba lavadora de faros | |
| 8 | 20A | Relé del motor del soplador de refrigerante del motor 1/2, módulo de control del motor (ECM), solenoide de recirculación de gases de escape (EGR), solenoide de control del regulador de presión de combustible | |
| 9 | 15A | Luz de cruce del faro, izquierda | |
| 10 | 15A | Luz de cruce del faro, derecha | |
| 11 | 10A | Luz de carretera del faro, izquierda | |
| 12 | 15A | Luz de carretera del faro, derecha | |
| 13 | 15A | Bocina | |
| 14 | 10A | Bomba lavaparabrisas, bomba lavaluneta trasera | |
| 15 | 30A | Gestión del motor | |
| 16 | 30A | Bomba de inyección de aire secundario (AIR) | |
| 17 | 30A | Motor del limpiaparabrisas | |
| 18 | 40A | Módulo de control del soplador de aire acondicionado/calefacción, panel de control de funciones de aire acondicionado/calefacción, motor del soplador de calefacción/aire acondicionado, sensor de temperatura interior del vehículo |
Caja de fusibles en el compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Grupo motoventilador | |
| - | 60A | ABS/ESP | |
| - | 30A | ABS/ESP | |
| - | 70A | Alimentación cajetín de servicio inteligente | |
| - | 70A | Alimentación cajetín de servicio inteligente | |
| - | - | No utilizado | |
| - | 30A | Alimentación contacto antirrobo | |
| - | - | No utilizado | |
| 1 | 10A | Contactor luz marcha atrás - Captador de velocidad | |
| 2 | 15A | Electroválvula canister - Bomba de carburante | |
| 3 | 10A | Calculador motor ABS/ESP - Contactor de stop ESP | |
| 4 | 10A | Calculador CCA - Calculador motor | |
| 5 | - | No utilizado | |
| 6 | 15A | Faros antiniebla delanteros | |
| 7 | 20A | Bomba lavafaros | |
| 8 | 20A | Relé grupo motoventilador - Calculador motor - Electroválvula control motor | |
| 9 | 15A | Luces de cruce izquierda | |
| 10 | 15A | Luces de cruce derecha | |
| 11 | 10A | Luces de carretera izquierda | |
| 12 | 15A | Luces de carretera derecha | |
| 13 | 15A | Bocinas | |
| 14 | 10A | Bomba lavaparabrisas delantero | |
| 15 | 30A | Recalentador cajetín mariposa - Sonda de oxígeno - Calculador motor - Bobina de encendido - Electroválvula control motor - Inyectores | |
| 16 | 30A | Relé bomba de aire | |
| 17 | 30A | Limpiaparabrisas gran y pequeña velocidad | |
| 18 | 40A | Ventilador climatización |
Caja de fusibles en el motor tipo 1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Relé del motor del ventilador del refrigerante del motor, sensor separador de combustible/agua, interruptor de la luz de advertencia del filtro de combustible, módulo de control de la bujía incandescente, relé del temporizador de la bujía incandescente, sensor de flujo de aire masivo (MAF), bomba de dirección asistida, interruptor de posición de marcha atrás, bomba de inyección de aire secundario (AIR), sensor de velocidad del vehículo (VSS) | |
| 2 | 15A | Bomba de combustible (FP), válvula de purga del depósito de emisiones evaporativas (EVAP) | |
| 3 | 10A | Módulo de control ABS, interruptor de posición del pedal de freno (BPP) | |
| 4 | 10A | Módulo de control del motor (ECM), relé del calentador del refrigerante del motor, módulo de control de la transmisión (TCM) | |
| 5 | 10A | Módulo de control del motor (ECM) | |
| 6 | 15A | Luces antiniebla | |
| 7 | 20A | Bomba lavadora de faros | |
| 8 | 20A | Relé 1/2 del motor del ventilador del refrigerante del motor, módulo de control del motor (ECM), solenoide de recirculación de gases de escape (EGR), solenoide de control del regulador de presión de combustible | |
| 9 | 15A | Luz de cruce del faro, izquierda | |
| 10 | 15A | Luz de cruce del faro, derecha | |
| 11 | 10A | Luz de carretera del faro, izquierda | |
| 12 | 15A | Luz de carretera del faro, derecha | |
| 13 | 15A | Bocina | |
| 14 | 10A | Bomba lavaparabrisas, bomba lavaluneta trasera | |
| 15 | 30A | Gestión del motor | |
| 16 | 30A | Bomba de inyección de aire secundario (AIR) | |
| 17 | 30A | Motor del limpiaparabrisas | |
| 18 | 40A | Módulo de control del ventilador de aire acondicionado/calefacción, panel de control de funciones de aire acondicionado/calefacción, motor del ventilador de calefacción/aire acondicionado, sensor de temperatura interior |

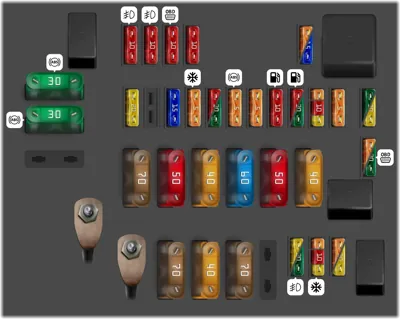

Caja de fusibles en el motor Tipo 3
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 70A | Módulo de control multifunción | |
| 2 | 40A | Relé 1 del motor del ventilador del refrigerante del motor, relé 2 del motor del ventilador del refrigerante del motor | |
| 3 | 70A | Calentador del refrigerante del motor-HDi | |
| 5 | 20A | Faros antiniebla delanteros, bocina, luces laterales/traseras | |
| 5 | 30A | Faros antiniebla delanteros, bocina, luces laterales/traseras | |
| 6 | 5A | Aire acondicionado (AC), luces de circulación diurna, asientos delanteros calefaccionados | |
| 6 | 10A | Aire acondicionado (AC), luces de circulación diurna, asientos delanteros calefaccionados | |
| 6 | 20A | Aire acondicionado (AC), luces de circulación diurna, asientos delanteros calefaccionados | |
| 7 | 5A | Motor del ventilador del refrigerante del motor [Sin AC], relé 1 del motor del ventilador del refrigerante del motor - algunos modelos [Con AC] | |
| 7 | 20A | Motor del ventilador del refrigerante del motor [Sin AC], relé 1 del motor del ventilador del refrigerante del motor - algunos modelos [Con AC] | |
| 8 | 70A | Caja de fusibles/placa de relés-salpicadero 1 | |
| 9 | 50A | Módulo de control multifunción | |
| 10 | 40A | Interruptor de luces | |
| 11 | 60A | Caja de fusibles/placa de relés-salpicadero 1 - algunos modelos | |
| 12 | 50A | Interruptor de encendido | |
| 13 | 40A | Interruptor de encendido | |
| 14 | 5A | Sistema de alarma, conector de enlace de datos (DLC), luces de circulación diurna, lavafaros | |
| 14 | 30A | Sistema de alarma, conector de enlace de datos (DLC), luces de circulación diurna, lavafaros | |
| 16 | 30A | Sistema de frenos antibloqueo (ABS) | |
| 17 | 30A | Sistema de frenos antibloqueo (ABS) | |
| 18 | 20A | Lavafaros - algunos modelos | |
| 20 | 15A | Calentador de combustible-HDi algunos modelos | |
| 21 | 5A | Módulo de control (AC), panel de control de la función del calentador (AC), módulo de control del motor del ventilador del refrigerante del motor-HFY/HFZ/KFX/NFZ | |
| 22 | 10A | Gestión del motor-GLP, elevalunas eléctricos traseros - algunos modelos | |
| 22 | 30A | Gestión del motor-GLP, elevalunas eléctricos traseros - algunos modelos | |
| 23 | 5A | Sistema de frenos antibloqueo (ABS) | |
| 24 | 5A | Gestión del motor, relé temporizador de bujías incandescentes | |
| 25 | 10A | Bomba de combustible, interruptor de corte de inercia de combustible (IFS) | |
| 26 | 10A | Gestión del motor, bomba de combustible | |
| 26 | 30A | Gestión del motor, bomba de combustible | |
| 27 | 5A | Gestión del motor-HDi, transmisión automática (AT) - algunos modelos | |
| 27 | 10A | Gestión del motor-HDi, transmisión automática (AT) - algunos modelos | |
| 27 | 20A | Gestión del motor-HDi, transmisión automática (AT) - algunos modelos | |
| 28 | 5A | Calentador del cuerpo del acelerador | |
| 29 | 30A | Motor del ventilador del refrigerante del motor - algunos modelos, relé de la bomba de inyección de aire secundario AIR | |
| 29 | 20A | Motor del ventilador del refrigerante del motor - algunos modelos, relé de la bomba de inyección de aire secundario AIR | |
| 30 | 10A | Luz antiniebla delantera, derecha, lámpara de advertencia de 'encendido' de las luces antiniebla delanteras | |
| 31 | 10A | Luz antiniebla delantera, izquierda | |
| 32 | 10A | Transmisión automática (AT), conector de enlace de datos (DLC), calentador del refrigerante del motor-HDi, indicador de nivel de refrigerante del motor, conjunto de la bomba de inyección, luz/luces de reversa, sensor de velocidad del vehículo (VSS) | |
| 33 | 10A | Transmisión automática (AT) | |
| 34 | 5A | Gestión del motor | |
| 34 | 15A | Gestión del motor |
Caja de fusibles en el compartimiento de pasajeros tipo 1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Módulo de control del sistema de alarma | |
| 4 | 10A | Unidad de audio | |
| 4 | 20A | Unidad de audio | |
| 5 | 10A | Conector de enlace de datos (DLC) | |
| 5 | 15A | Conector de enlace de datos (DLC) | |
| 6 | 10A | Interruptor de la luz de advertencia de 'bajo nivel' de refrigerante del motor | |
| 7 | 15A | Módulo de control del sistema de alarma | |
| 9 | 30A | Relé de la ventanilla eléctrica | |
| 10 | 40A | Espejos de puerta eléctricos/calefaccionados | |
| 11 | 15A | Motor del limpiaparabrisas trasero | |
| 12 | 30A | Interruptor doble de ventanilla eléctrica, puerta del conductor | |
| 14 | 10A | Interruptor inhibidor de la tapa del maletero/portón trasero del sistema de alarma | |
| 15 | 15A | Módulo de control del aire acondicionado | |
| 16 | 30A | Cierre centralizado | |
| 20 | 10A | Interruptor de posición del pedal de freno (BPP) | |
| 21 | 15A | Interruptor de posición del pedal de freno (BPP) | |
| 22 | 30A | Toma de corriente auxiliar |
