Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 3A | Antirrobo - Arranque por botón - Arranque manos libres | |
| - | 3A | Sensor de ángulo del volante | |
| - | 3A | Enchufe de instrumentos - Joystick Comelec? | |
| - | 7.5A | Enchufe de instrumentos - Enchufe de diagnóstico - Conector de freno dual - Dispositivo de mantenimiento de voltaje central | |
| - | 5A | Pantalla multifunción - Cámara de reversa - Ayudas de estacionamiento | |
| - | 15A | No usado | |
| - | 10A | Amplificador de radio - Aire acondicionado en área trasera | |
| - | 20A | Limpiaparabrisas trasero | |
| - | 5A | Luces de techo delanteras y traseras | |
| - | 30A | Cierres delanteros y traseros y cierre de tapa de combustible | |
| - | 30A | Cierres delanteros y traseros y cierre de tapa de combustible | |
| - | 15A | Caja de fusibles del compartimento de pasajeros 3 | |
| - | 5A | Rastreador | |
| - | 5A | Telemática | |
| - | 10A | +12V Toma de corriente en el maletero | |
| - | 5A | No usado | |
| - | 5A | No usado | |
| - | 15A | No usado | |
| - | 3A | Módulo de control | |
| - | 3A | Alarma - Postventa | |
| - | 5A | Caja de servicio del motor PSF1 | |
| - | 10A | Aire acondicionado delantero - MUX delantero - Radio del coche - TV - Difusor de fragancia | |
| - | 3A | Sensor de lluvia - Interruptor bajo el volante | |
| - | 3A | Advertencia de cinturón de seguridad no abrochado del conductor y pasajero | |
| - | 5A | Espejo electrocrómico - Conector de interruptor de faros | |
| - | 5A | Módulo de comunicación bajo el volante | |
| - | 3A | Panel de control del conductor - Asistencia de estacionamiento - Punto ciego | |
| - | 3A | Cargador de guantera | |
| - | 3A | Lámpara nómada - Lectores de tarjetas de carga | |
| - | 15A | +12V Toma de corriente en el tablero | |
| - | 3A | Caja de conexiones genérica | |
| - | 5A | Calculadora combinada | |
| - | 20A | Radio | |
| - | 15A | Predisposición de radio del coche postventa | |
| - | 15A | Predisposición de radio del coche postventa | |
| - | 5A | Airbags | |
| - | 5A | No usado |
Caja de fusibles en el motor (Completa)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Control del relé del interruptor de potencia centralizado 1032, Inyectores diésel | |
| - | 5A | Control del relé de la unidad del ventilador de enfriamiento, Ventilador de bicicleta, unidad | |
| - | 5A | Relés de dirección, Dispositivo de mantenimiento de voltaje centralizado, Alternador reversible | |
| - | 5A | Inyector SCR | |
| - | 15A | Bomba de gavage accionada | |
| - | 20A | Medidor de flujo de aire de admisión, Intercambio de derivación de solenoide EGR | |
| - | 10A | Control de flujo de solenoide de bomba diésel, Solenoide proporcional TGV | |
| - | 10A | Sensor detector de agua en diésel Bomba de aceite de solenoide | |
| - | 10A | Inmovilizador electrónico | |
| - | 5A | - | |
| - | 15A | Carcasa del interruptor de protección de dirección 3, Corrección del motor del micro proyector, Bomba de aditivo de combustible Puerta lateral deslizante de potencia | |
| - | 5A | Boquilla de calefacción | |
| - | 5A | Rastreador DMTR | |
| - | 25A | Bomba de masa potente Lavado de pantalla delantera y trasera | |
| - | 5A | Cálculo ARTIV, Toma de diagnóstico, Interruptor de embrague, Sensor de nivel de refrigerante, Computadora de dirección asistida | |
| - | 20A | Grupo de bomba de aire acondicionado AR | |
| - | 10A | Interfaz de sistema incorporada | |
| - | 30A | Limpieza de pantalla delantera | |
| - | 15A | Potencia de la bomba, Lavado de pantalla delantera y trasera | |
| - | 20A | Bomba de lavado de faros | |
| - | 15A | Alarma sonora | |
| - | 15A | Luces de carretera derecha | |
| - | 15A | Luces de carretera izquierda | |
| - | 5A | - | |
| - | 5A | - | |
| - | 30A | Arrancador | |
| - | 30A | Calefactor diésel, Calefactor diésel Blow-by |
Panel Adicional en la Caja de Fusibles en el Motor (Completo)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | - | |
| - | 5A | - | |
| - | 40A | - | |
| - | 30A | [Diésel Euro 6]: Sensor NOX y SCR | |
| - | 10A | - | |
| - | 5A | - | |
| - | 5A | - | |
| - | 15A | Limpiaparabrisas, Caja de cambios manual, ECU Ax6 III | |
| - | 20A | Refrigerante y calefactor del compartimento de pasajeros | |
| - | 5A | COMELEC ECU's Ax6 III | |
| - | 15A | - | |
| - | 15A | - | |
| - | 10A | - | |
| - | 5A | Interruptor de doble función del freno | |
| - | 5A | - |

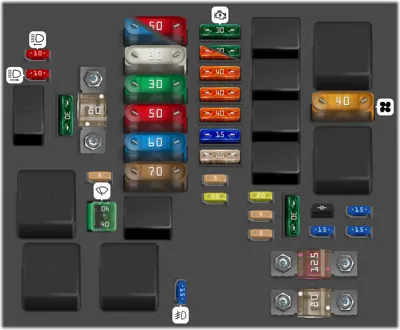

Caja de fusibles del compartimento del motor (ECO)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Ventilador del aire acondicionado | |
| - | 60A | [LHD]: ECU del ESP | |
| - | 50A | [RHD]: ECU del ESP | |
| - | 80A | Caja de fusibles del habitáculo (BFH3) | |
| - | 30A | ECU del ESP | |
| - | 50A | BSI | |
| - | 60A | Unidad de control del ventilador de enfriamiento de 2 velocidades (GMV) | |
| - | 70A | BSI | |
| - | 15A | ECU del motor (si DV6FUC o EP6FDT), bomba de refuerzo (si DV6F o DW10F) | |
| - | 15A | ECU del motor | |
| - | 15A | ECU del motor | |
| - | 20A | ECU del motor | |
| - | 5A | ECU del motor, toma de diagnóstico, unidad de ventilador, STT | |
| - | 5A | BSI | |
| - | 5A | Unidad de estado de carga de la batería | |
| - | 20A | BSG | |
| - | 15A | Luces antiniebla delanteras | |
| - | 5A | Relé de diagnóstico, BFRM | |
| - | 10A | Luz de carretera derecha | |
| - | 10A | Luz de carretera izquierda | |
| - | 30A | ECU del motor, bomba de refuerzo (si EP6FDT) | |
| - | 30A | Motor de arranque | |
| - | 40A | LHD: Caja de cambios MCP, unidad de electrobomba de dirección asistida | |
| - | 30A | RHD: Caja de cambios MCP, unidad de electrobomba de dirección asistida | |
| - | 40A | Sistema centralizado de mantenimiento de voltaje | |
| - | 40A | Caja de fusibles del habitáculo (BFH5) | |
| - | 40A | Caja de fusibles del habitáculo (BFH5) | |
| - | 15A | Caja de cambios MCP | |
| - | 25A | BSI | |
| - | 40A | Limpiaparabrisas | |
| - | 125A | Unidad de electrobomba de dirección asistida | |
| - | 80A | Unidad de conmutación de protección | |
| - | 80A | BFM4 | |
| - | 30A | Suministro de energía del inyector SCR, sensor de NOx | |
| - | Suministro de energía del módulo de la unidad SCR | ||
| - | Boquillas de lavado del parabrisas calefaccionadas | ||
| - | Servicio de preacondicionamiento de calor | ||
| - | Luces antiniebla delanteras | ||
| - | Ventilador del aire acondicionado | ||
| - | Motor de arranque | ||
| - | Limpiaparabrisas | ||
| - | Limpiaparabrisas | ||
| - | Luces de carretera |
