Peugeot 406 / Fusibles 2001

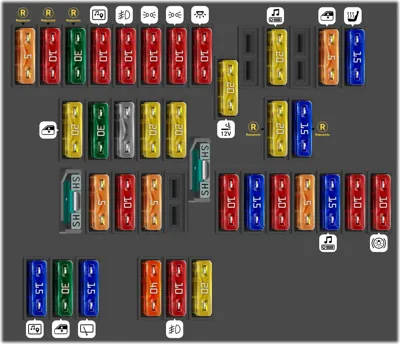

Caja de fusibles panel de instrumentos

Caja de fusibles panel de instrumentos
N°ADescripción
- 5A Fusible de repuesto.
- 10A Fusible de repuesto.
- 30A Fusible de repuesto.
- 20A Fusible de repuesto.
- 15A Fusible de repuesto.
- 20A Bloqueo/Desbloqueo.
- 10A Luces antiniebla traseras.
- 40A Desescarche retrovisores.
- 15A Limpialunas trasero.
- 30A Elevalunas eléctricos.
- 15A Alimentación combinado - Pantalla - Autorradio - Guiado embarcado - Aire acondicionado.
1 Airbag centralizado (SHUNT).
2 5A Mando de ventilación.
3 10A Combinado.
4 5A Señal + después contacto para Cajetín de Servicio Inteligente.
6 10A Mandos en el volante.
7 15A Sirena alarma.
8 10A Sistema de Guiado embarcado.
9 5A Señal + batería para Cajetín de Servicio Inteligente.
10 15A Autorradio.
11 10A Tercer piloto de stop.
12 10A Luz de stop derecha.
13 20A Elevalunas conductor.
14 30A Potencia elevalunas trasero.
15 + batería toma remolque.
16 20A Memorización de los asientos.
17 20A Asiento eléctrico pasajero.
18 10A Luz encendedor de cigarrillos - Pantalla - Luz interruptores y cenicero - Selector de programa CCA
19 10A Luces antiniebla traseras.
20 10A Luz de posición Trasera Derecha y Delantera Izquierda.
21 10A Luz de posición Trasera Izquierda y Delantera Derecha.
22 10A Luz guantera - Lector de mapas - Espejo de cortesía - Luces de techo delantera y trasera - Luz platina elevalunas y retrovisor electrocromo.
23 20A Encendedor de cigarrillos.
25 20A Autorradio.
27 5A Relé elevalunas trasero.
28 15A Asientos térmicos.

Fusibles compartimento motor

Fusibles compartimento motor
N°ADescripción
1 10A Luces de marcha atrás - Relé doble inyección - Temperatura aceite motor - Nivel aceite - Compresor refrigeración.
2 15A Bomba de carburante - Electroválvula canister.
3 10A Calculador.
4 10A Calculador motor y CCA.
5 10A Calculador FAP - Relé limpialunas trasero.
6 15A Faros antiniebla delanteros.
7 20A Lavafaros.
8 20A Calculador motor de inyección directa gasolina - Pedal de embrague.
9 15A Luz de cruce izquierda.
10 15A Luz de cruce derecha.
11 10A Luz de carretera izquierda.
12 10A Luz de carretera derecha.
13 15A Bocina.
14 10A Bomba lavaparabrisas y lavalunas trasero.
15 30A Bobina de encendido - Limpiaparabrisas - Sonda de oxígeno - Presión de aceite - Sistema de inyección.
16 30A Bomba de aire y temperatura de aceite - Nivel de aceite - Funcionamiento luz de stop - Alternador - Detector de agua en el gasoil - Mando relé de inyección.
17 30A Asiento eléctrico pasajero.
18 40A Ventilador expulsor climatizador - Motor de arranque - Pequeña velocidad limpiaparabrisas.
