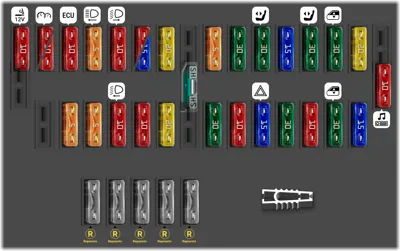

Caja de fusibles del habitáculo (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Encendedor de cigarrillos | |
| - | 10A | Transmisión automática | |
| - | 10A | Nivel de refrigerante del radiador, diésel: presencia de agua en el filtro de diésel, suministro positivo de encendido. tablero de instrumentos, computadora de a bordo, inmovilizador del motor, dirección asistida, unidad de sobrecalentamiento del convertidor catalítico, unidad de interfaz de marchas. | |
| - | 10A | Unidad de control electrónico y el interruptor de la suspensión gestionada electrónicamente. | |
| - | 5A | Luz lateral izquierda | |
| - | 10A | Control de ajuste de faros, control de lavafaros, luz de advertencia de luz de cruce en el tablero de instrumentos, luz de cruce derecha, | |
| - | 10A | Indicador de posición de la transmisión automática | |
| - | 15A | Unidad de control electrónico de la caja de cambios automática - Interruptor de posición de la caja de cambios automática. | |
| - | 20A | Toma de conexión del remolque | |
| - | 5A | Aviso de 'Luces encendidas' | |
| - | 30A | Sistema de memoria del asiento | |
| - | 30A | Asiento eléctrico del pasajero | |
| - | 15A | Relé de bloqueo de marchas | |
| - | 30A | Asiento eléctrico del conductor | |
| - | 30A | Ventanillas eléctricas traseras | |
| - | 20A | Control remoto por infrarrojos y alta frecuencia | |
| - | No se utiliza | ||
| - | 10A | Radio | |
| - | No se utiliza | ||
| - | 5A | Luz(ces) antiniebla trasera(s) | |
| - | 5A | Iluminación del tablero, interruptores | |
| - | 10A | Luz de cruce izquierda | |
| - | 10A | Sensor de temperatura interior | |
| - | 20A | Limpiaparabrisas intermitente trasero | |
| - | 30A | Interruptor de freno del control de crucero | |
| - | 10A | Interruptor de alarma | |
| - | 15A | Luces de emergencia | |
| - | 30A | Ventanillas eléctricas delanteras de un solo toque | |
| - | 10A | Relé de reposición de ventanillas eléctricas | |
| - | 30A | Ventanillas eléctricas delanteras | |
| - | 15A | Iluminación del espejo de cortesía | |
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | Shunt |

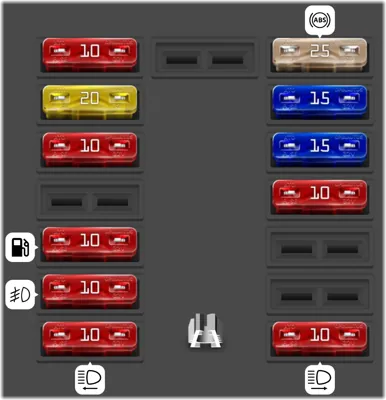

Caja de fusibles en el motor A (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 2 | 10A | ECU de transmisión automática, selector de posición de la palanca de cambios de la transmisión automática | |
| 3 | 25A | ABS | |
| 4 | 20A | Motor en marcha | |
| 5 | 15A | Relé doble de 12 válvulas turbo diésel 2.1 litros y V6 de 24 válvulas 2.0 litros turboalimentado con inyección de combustible, ECU del motor V6 de 2 litros con turbocompresor e inyección de combustible | |
| 6 | 10A | Zumbador | |
| 7 | 15A | Temporizador del lavafaros | |
| 9 | 10A | Sensor Lambda | |
| 10 | 10A | bomba de combustible | |
| 12 | 10A | Luz antiniebla izquierda | |
| 14 | 10A | Luz de carretera izquierda | |
| 15 | 10A | Luz de carretera derecha |
Caja de fusibles en el motor B (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 50A | Sistema antirrobo | |
| 2 | 50A | Sistema antirrobo | |
| 3 | 50A | Suministro de energía para la caja de fusibles principal | |
| 4 | 50A | Interruptor de luces |
Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | (Fan 1) Electroventilador de enfriamiento | |
| 1 | 40A | (Fan 1) Electroventilador de enfriamiento | |
| 2 | 20A | (Fan 2) Electroventilador de enfriamiento | |
| 2 | 40A | (Fan 2) Electroventilador de enfriamiento | |
| 4 | 40A | Electric glass heater |

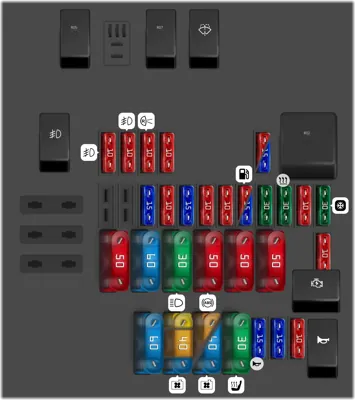

Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Fuente de alimentación para la unidad de conmutación 'inteligente' – BSI (ajustada a 80A) | |
| - | 20A | Ventilador de enfriamiento del motor 1 | |
| - | 40A | Ventilador de enfriamiento del motor 1 | |
| - | 60A | Ventilador de enfriamiento del motor 1 | |
| - | 40A | Ventilador de enfriamiento del motor 2 | |
| - | 60A | Ventilador de enfriamiento del motor 2 | |
| - | 30A | Asientos calefaccionados | |
| - | 15A | Bocina | |
| - | 15A | Fuente de alimentación para la unidad de conmutación 'inteligente' – BSI | |
| - | 10A | Relé y termostato para el ventilador de enfriamiento del motor de 300 W | |
| - | 50A | Fuente de alimentación para la caja de fusibles del habitáculo | |
| - | 60A | Fuente de alimentación para la unidad de conmutación 'inteligente' – BSI | |
| - | 30A | Luces | |
| - | 50A | Unidad de control ABS | |
| - | 50A | Fuente de alimentación del interruptor de encendido con inmovilizador | |
| - | 50A | Interruptor de encendido con fuente de alimentación del inmovilizador | |
| - | 10A | Bomba del lavaparabrisas — Toma de diagnóstico | |
| - | 15A | ECU de suspensión ajustable, dirección asistida ajustable, GLP, interruptor gasolina/GLP | |
| - | 10A | Interruptor de posición de la palanca selectora y ECU de transmisión automática | |
| - | 15A | Sensor de oxígeno del motor V6 | |
| - | 10A | ECU del ABS | |
| - | 10A | ECU de inyección de combustible, relé de bobina, motor diésel, sensor de velocidad, precalentamiento, sensor de agua | |
| - | 10A | Bomba de combustible | |
| - | 15A | Bomba de combustible | |
| - | 30A | ECU del sistema de inyección, relé de inyección | |
| - | 30A | ECU del motor, inyectores, bobina, calentador, relé, válvula EGR, sensor lambda, bomba de combustible | |
| - | 10A | Interruptor del ventilador de enfriamiento | |
| - | 30A | Compresor | |
| - | 10A | Luz antiniebla izquierda | |
| - | 10A | Luz antiniebla derecha | |
| - | 10A | Sensor de velocidad, luces de reversa, diagnóstico, transmisión, termostato, relé del ventilador | |
| - | 10A | Sensor de presión de la transmisión | |
| - | 10A | Sensor de oxígeno, medidor de flujo de aire, turbo boost, válvula EGR | |
| - | 15A | Sensor de oxígeno, medidor de flujo de aire, turbo boost, válvula EGR | |
| - | Relé de luz antiniebla delantera | ||
| - | Relé de la bomba de inyección de aire secundario (AIR) - Algunos modelos | ||
| - | Relé de arranque | ||
| - | Relé de bocina | ||
| - | Relé del motor del soplador de refrigerante - HDi2.2 | ||
| - | Relés del circuito de funcionamiento del motor | ||
| - | Relé de la bomba del lavaparabrisas |

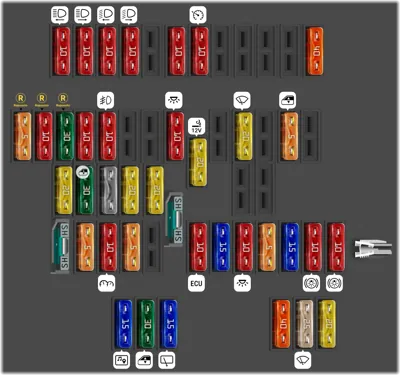

Caja de fusibles del habitáculo (Tipo 3)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Luz de carretera izquierda | |
| - | 10A | Luz de carretera derecha / Luz de advertencia de luz de carretera | |
| - | 10A | Luz de cruce izquierda | |
| - | 10A | Luz de cruce derecha / Luz de advertencia de luz de cruce | |
| - | 10A | Luz trasera derecha / Luz de estacionamiento izquierda | |
| - | 10A | Luz trasera izquierda / Luz de estacionamiento derecha / Luz de la matrícula / Interruptor de ajuste de faros / Módulo de control de crucero | |
| - | 40A | Módulo de control del ventilador de calefacción o aire acondicionado | |
| - | 5A | Repuesto | |
| - | 10A | Repuesto | |
| - | 30A | Repuesto | |
| - | 10A | Módulo de control multifunción / Iluminación de interruptores / Luces de la pantalla digital multifunción / Luces de la palanca selectora / Luces de los controles de calefacción | |
| - | 10A | Luces antiniebla traseras | |
| - | 10A | Sensor de lluvia / Luces interiores / Espejo del parasol / Espejo retrovisor interior / Módulo de control del asiento o del espejo retrovisor | |
| - | 20A | Encendedor de cigarrillos | |
| - | 20A | Relé de la bomba del lavafaros / Sistema lavaparabrisas / Módulo de radio | |
| - | 5A | Módulo de control multifunción / Relé del elevalunas eléctrico trasero | |
| - | 20A | Módulo de control del elevalunas eléctrico delantero izquierdo (un toque) | |
| - | 30A | Módulo de control del elevalunas eléctrico delantero derecho (un toque) / Relé del elevalunas eléctrico trasero | |
| - | Toma de remolque | ||
| - | 20A | Módulo de control del asiento o del espejo / Conjunto del motor del asiento del lado del conductor | |
| - | 20A | Conjunto del motor del asiento del lado del pasajero | |
| - | Conexión de puente | ||
| - | Conexión de puente | ||
| - | 5A | Ventilador del sensor de temperatura de la cabina / Controles de calefacción o aire acondicionado | |
| - | 10A | Tablero de instrumentos / Interruptor de control de crucero en el pedal de freno / Interruptor de control de crucero en el pedal del embrague / Interruptor de desactivación del airbag del pasajero | |
| - | 5A | Módulo de control multifunción | |
| - | 10A | Módulo de control del motor | |
| - | 15A | Amplificador de salida del módulo de radio | |
| - | 10A | Pantalla digital multifunción / Luces interiores / Módulo de control del sistema de navegación / Módulo de control del asiento o del espejo retrovisor | |
| - | 5A | Módulo de control multifunción | |
| - | 15A | Módulo de control de radio | |
| - | 10A | Luz de freno izquierda / Luz de freno central | |
| - | 10A | Luz de freno derecha | |
| - | 15A | Fuente de alimentación para el tablero de instrumentos, pantalla, radio, navegación, aire acondicionado | |
| - | 30A | Elevalunas eléctricos | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 40A | Calefacción de la luneta trasera y de los espejos | |
| - | 25A | Limpiaparabrisas delantero | |
| - | 20A | Bloqueo | |
| - | Herramienta para la extracción de los fusibles. |
