Caja de fusibles del habitáculo (tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Espejo interior / Volante con dirección asistida eléctrica / Control de conducción selectiva / Radar / Sistema de escape diésel | |
| - | 5A | Módulo de control de posición del remolque | |
| - | 15A | Señal | |
| - | 20A | Lavaparabrisas (delantero/trasero) | |
| - | 20A | Lavaparabrisas (delantero/trasero) | |
| - | 10A | Toma trasera | |
| - | 20A | Limpiaparabrisas trasero | |
| - | 5A | No identificado | |
| - | 30A | Cerradura de puerta / Cerradura de puerta trasera | |
| - | 30A | Cerradura de puerta / Cerradura de puerta trasera | |
| - | 3A | Sistema eléctrico de la columna de dirección / Controles del volante | |
| - | 5A | Asistente de estacionamiento | |
| - | 5A | Tablero de instrumentos | |
| - | 3A | Stop-start / Sistema de frenos | |
| - | 5A | Sistema de aire acondicionado | |
| - | 5A | Sirena de alarma | |
| - | 10A | Sistema de infoentretenimiento / Sistema de aire acondicionado | |
| - | 7.5A | Sistema Stop-Start / Módulo de conector de diagnóstico / Sistema de frenos | |
| - | 20A | Sistema de infoentretenimiento | |
| - | 5A | Módulo OnStar o BTA | |
| - | 5A | Ansiedad | |
| - | 3A | Control electrónico de estabilidad | |
| - | 5A | Bolsa de aire | |
| - | 5A | Transmisión automática / Asistente de estacionamiento avanzado / Sistema de visión panorámica | |
| - | 5A | Recordatorio de cinturón de seguridad | |
| - | 3A | Cámara / Sensor de lluvia / Control de iluminación automática | |
| - | 3A | Alarma antirrobo | |
| - | 5A | No identificado | |
| - | 5A | Ventana trasera calefaccionada / Parabrisas calefaccionado / Carga inductiva | |
| - | 5A | Interruptor de luz / Módulo de conector de diagnóstico | |
| - | 5A | Iluminación | |
| - | 15A | No identificado | |
| - | 15A | Encendedor de cigarrillos / Toma de corriente delantera |
Caja de fusibles del habitáculo (tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 3A | Sistema de llave electrónica - Alarma antirrobo - Interruptor de encendido | |
| - | 3A | Sensor de ángulo de dirección | |
| - | 3A | Conector de instrumentos - Sistema Comelec | |
| - | 7.5A | Conector de instrumentos - Conector de diagnóstico - Contactor de pedal de freno doble - Mantenedor de voltaje central | |
| - | 5A | Pantalla multifunción - Cámara de reversa - Computadora de asistencia de estacionamiento - Módulo de control de transmisión | |
| - | 15A | Reserva | |
| - | 10A | Amplificador de audio | |
| - | 20A | Limpiaparabrisas trasero | |
| - | 5A | "Tierra" de luces delanteras y traseras | |
| - | 30A | Accionamiento de seguros centrales e internos de puertas delanteras y traseras + tapa del tanque de combustible | |
| - | 30A | Suministro de energía para accionamientos de seguros externos e internos delanteros y traseros | |
| - | 15A | Caja de fusibles interior 3 | |
| - | 5A | Unidad telemática autónoma - Módulo OnStar o BTA | |
| - | 10A | Conector 12B en maletero o área de carga | |
| - | 5A | Dirección asistida eléctrica | |
| - | 3A | Módulo de activación de calefactor adicional | |
| - | 3A | Alarma de seguridad | |
| - | 5A | Unidad de conmutación del motor (PSF1) | |
| - | 10A | Elemento central delantero - Panel frontal multiplexado - Radio del auto - Pantalla de información en el campo de visión del conductor | |
| - | 3A | Sensor de lluvia y luz - Interruptor de columna de dirección | |
| - | 3A | Conector de instrumentos - Pantalla de cinturón de seguridad del conductor y pasajero | |
| - | 5A | Interruptor para control de alcance de faros - espejo retrovisor | |
| - | 5A | Unidad de conexión común - Módulo de comunicación del volante CV00 | |
| - | 5A | Sistema de advertencia de punto ciego - Ajuste de espejos exteriores - Carga inductiva | |
| - | 3A | Iluminación de guantera - Lámparas individuales | |
| - | 3A | Luces interiores - Cargador para lámpara portátil - Lámparas individuales | |
| - | 15A | Encendedor de cigarrillos o toma de corriente de 12V del tablero de instrumentos | |
| - | 3A | Caja de conexión de remolque | |
| - | 5A | Computadora de control del tablero de instrumentos | |
| - | 20A | Radio del auto | |
| - | 15A | Sistema de audio | |
| - | 5A | Unidad de control de airbag | |
| - | 5A | Reserva |
Caja de fusibles y relés (tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Luneta trasera calefaccionada | |
| - | 7.5A | Espejos eléctricos | |
| - | 20A | Zócalo de relé 230A ECO | |
| - | 15A | Toma de maletero de 12V | |
| - | 30A | Motores de elevación de ventanillas traseras | |
| - | 30A | Motores eléctricos para elevadores de ventanillas delanteras | |
| - | 25A | Asientos calefaccionados | |
| - | 20A | Ventilador de aire adicional para asientos traseros | |
| - | 30A | Unidad de portón trasero eléctrico (6290) | |
| - | 40A | Carrete del cinturón de seguridad izquierdo | |
| - | 5A | Unidad de conmutación de remolque de 7/13 canales | |
| - | 20A | Unidad de conmutación de remolque de 7/13 canales | |
| - | 30A | Asiento del conductor ajustable eléctricamente | |
| - | 30A | Escotilla | |
| - | 30A | Asiento del pasajero eléctrico | |
| - | 30A | Techo solar | |
| - | 10A | Unidad de espejo retrovisor | |
| - | 10A | Unidad de memoria de iluminación y espejos | |
| - | 25A | Amplificador de radio | |
| - | 30A | Reserva | |
| - | 3A | Unidad de accionamiento del portón trasero eléctrico (6290) | |
| - | 3A | Interruptor de maletero (6292) | |
| - | 20A | Reserva | |
| - | 3A | Caja de conexión de remolque | |
| - | Conector 230A | ||
| - | Toma de maletero de 12V | ||
| - | Luneta trasera y espejos exteriores calefaccionados |
Caja de fusibles y relevadores (tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Calefactor | |
| - | 10A | Espejos laterales exteriores calefaccionados | |
| - | 30A | Ventanas eléctricas - delanteras | |
| - | 10A | Espejos laterales plegables / Espejos exteriores ajustables | |
| - | 15A | Espejos laterales plegables / Espejos exteriores ajustables | |
| - | 30A | Ventanas eléctricas - traseras | |
| - | Calefacción de asientos | ||
| - | Caja de fusibles (lado derecho del tablero) | ||
| - | 20A | Asientos delanteros calefaccionados | |
| - | 20A | Función de masaje del asiento delantero | |
| - | Vacío (reservado) | ||
| - | Relevador de calefacción de asientos | ||
| - | Relevador de desempañador/calefactor de ventana trasera | ||
| - | Relevador de ventana eléctrica | ||
| - | - | ||
| - | - | ||
| - | - | ||
| - | - |

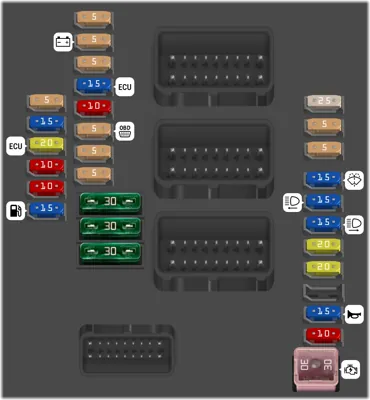

Caja de fusibles en el motor Tipo 1-1
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Control del motor, activación del relé de conversión de presión (1032) - Inyectores diésel | |
| - | 5A | Control del relé del ventilador eléctrico | |
| - | 5A | Módulo de control de batería K207 del motor de arranque/alternador | |
| - | 5A | Inyector SCR, módulo de pantalla de información P17 | |
| - | 15A | Bomba de refuerzo de combustible diésel, bomba de combustible | |
| - | 20A | Control del motor, bomba de combustible controlada | |
| - | 10A | Válvula solenoide para la bomba de control de suministro de combustible diésel - Válvula solenoide proporcional TGV | |
| - | 10A | Sensor de agua en el combustible diésel - Electroválvula de la bomba de aceite - Sensor de NOx DW10F | |
| - | 10A | Interruptor de encendido eléctrico P16 tablero de instrumentos | |
| - | 5A | Relé de Start/Stop KL9 | |
| - | 15A | Control de la unidad de conmutación y protección - Bomba de aditivo de combustible - Interruptor de control de tracción | |
| - | 5A | Reserva | |
| - | 5A | Dispositivo de mantenimiento de tensión de red | |
| - | 25A | Solenoide del compresor de aire acondicionado | |
| - | 5A | Computadora de dirección asistida, conector de diagnóstico, asistencia de distancia del vehículo (radar) | |
| - | 20A | Bomba de la unidad de aire acondicionado trasera | |
| - | 10A | Caja de conmutación inteligente | |
| - | 30A | Reserva | |
| - | 15A | Fuente de alimentación para las bombas de lavado de parabrisas delantero y trasero | |
| - | 20A | Bomba de lavado de faros | |
| - | 15A | Bocina | |
| - | 15A | Faros derechos | |
| - | 15A | Faros izquierdos | |
| - | 30A | Reserva | |
| - | 5A | Reserva | |
| - | 30A | Motor de arranque | |
| - | 30A | Calentador de combustible diésel |
Caja de fusibles en el motor Tipo 1-2
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Con módulo de entrada de aire controlado | |
| - | 5A | Reserva | |
| - | 15A | Computadora de transmisión automática AX6 | |
| - | 20A | Calefactor (refrigerante y calefacción interior) | |
| - | Transmisión automática Comelec | ||
| - | Reserva | ||
| - | Reserva | ||
| - | Reserva | ||
| - | 5A | Contactor de pedal de freno doble | |
| - | 5A | Reserva |

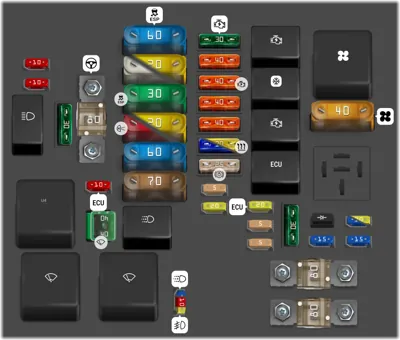

Caja de fusibles en el motor Tipo 2
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Ventilador del aire acondicionado | |
| - | 60A | Computadora del sistema ABS/ESP | |
| - | 80A | Caja de fusibles interior 3 | |
| - | 20A | COMELEC | |
| - | 30A | computadora del sistema ABS/ESP | |
| - | 50A | Unidad de interruptor inteligente (Luces de giro derechas, luces de posición laterales delanteras derechas, luces de freno derechas, luces de reversa izquierdas, luces antiniebla derechas.) Parabrisas calefaccionado de 20A | |
| - | 20A | Parabrisas calefaccionado | |
| - | 60A | Unidad de control del ventilador de enfriamiento de dos velocidades (GMV) Calculadora 20A BVA AxN8 Calculadora BVA Ax6lll (térmica) | |
| - | 70A | Caja de conmutación inteligente | |
| - | 15A | Bomba de combustible de control del motor, termostato controlado por piloto Válvula solenoide de la bomba de aceite (EC Flush Válvula solenoide eléctrica - Medidor de flujo de aire de admisión Sensores de oxígeno (EP6FADTX), termostato controlado por piloto Suministro de agua conmutable, válvula solenoide eléctrica (EP6FDT) Computadora del motor de 20A (para EB2DT o EP6FDT) I Bomba de refuerzo controlada (para DV6F o DW10F) | |
| - | 20A | Computadora del motor [para EB2DT o EP6FDT] / Bomba de refuerzo controlada [para DV6F o DW10F] / Bomba de refuerzo de presión pilotada [DV5R] | |
| - | 15A | Bomba de elevación pilotada (DW10F). Válvulas de solenoide V de admisión y escape Termostato pilotado Válvula solenoide de la bomba de aceite (EC flush Válvula solenoide eléctrica - Medidor de flujo de aire de admisión - Sensores de oxígeno (EP6FADTX). Termostato pilotado Suministro de agua conmutable Válvula solenoide eléctrica (EP6FDT) | |
| - | 15A | Computadora del motor - Solenoide de la bomba de control de flujo diésel Válvula solenoide de control de presión del turbocompresor (DV5R y DW10F) - - Termostato $ (DV5R) - Calentador de purga - Válvulas solenoide de válvula de admisión y escape ajustables (EP6FADTX) - Sensores de oxígeno de descarga de cilindro elevados (EB2ADTS)) | |
| - | 20A | Computadora del motor | |
| - | 5A | Instrumentos - Relé GMV IstarsDMTC, enfriamiento por agua eléctrico con turbocompresor (EB2ADTS y EP6FADTX). unidad de servicio inteligente (EP6FADTX) | |
| - | 5A | Caja de interruptores inteligente | |
| - | 5A | Bloque de nivel de carga de batería | |
| - | 20A | Parabrisas calefaccionado eléctricamente | |
| - | 15A | Luces antiniebla | |
| - | 10A | Luces de circulación diurna. | |
| - | 20A | Luces de circulación diurna. | |
| - | 10A | Diagnóstico de relé GMP BFRMBSI1 - Computadora del motor - Sensor de Nox inferior (inyectores DV5R y DW10 (DV5R) | |
| - | 10A | Luces altas de faros derechos | |
| - | 10A | Luces altas de faros izquierdos | |
| - | 30A | Computadora del motor 1 Bomba de carga (para ER6EDT) - bobinas de encendido (EB2ADTS y EP6FADTX) | |
| - | 30A | Arrancador | |
| - | 40A | Reserva - Taxi | |
| - | 40A | Arrancador/Alternador | |
| - | 40A | Caja de fusibles en el compartimiento de pasajeros 5 / Unidad de interfaz de remolque. | |
| - | 40A | Caja de fusibles interior 3 | |
| - | 15A | Calentador | |
| - | 20A | Calentador | |
| - | 25A | Unidad de interruptor inteligente (Faro de luz baja derecho Luces de reversa derechas - Luces antiniebla izquierdas Luces de estacionamiento traseras izquierdas - Tercera luz de freno.) | |
| - | 40A | Limpiaparabrisas | |
| - | 80A | Unidad de precalentamiento | |
| - | 80A | Unidad de conmutación y protección | |
| - | 80A | Dirección asistida, Faro de luz baja izquierdo - Luces de giro estáticas Indicadores de giro laterales - Indicadores de giro izquierdos Luces laterales delanteras izquierdas y traseras derechas - Luces de freno izquierdas - Luces de matrícula. | |
| - | Faros | ||
| - | 30A | Suministro de energía para la bomba de urea y resistencia de calentamiento del tubo de urea (UCE o DV5R) - - Sensor de Nox (DW10F) - - Computadora del motor (EP6FADTX) - (Bluelnjection, AdBlue) | |
| - | Computadora de control del motor / Diesel Euro6 (suministro de energía del módulo SCR) | ||
| - | Limpiaparabrisas delantero | ||
| - | Luces antiniebla/luces de circulación diurna | ||
| - | Limpiaparabrisas delantero | ||
| - | Arrancador | ||
| - | Compresor de aire acondicionado/Parabrisas calefaccionado | ||
| - | Arrancador / preacondicionamiento térmico | ||
| - | Computadora del motor | ||
| - | Ventilador del aire acondicionado |
