Peugeot Boxer / Fusibles 2005

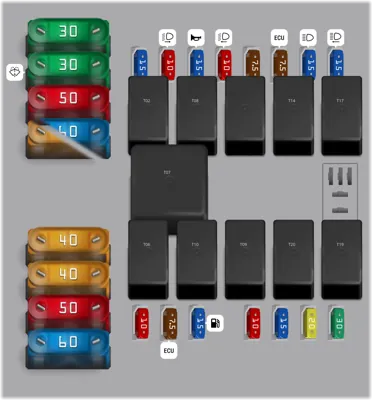

Fusibles compartimento motor

Fusibles compartimento motor
N°ADescripción
- 60A Caja de 27 fusibles habitáculo. (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 50A Cajetín de precalentamiento Resistencia térmica [motores 2,8 litros] (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 30A Conmutador de arranque. (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 50A Sistema antibloqueo de ruedas (ABS). (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 40A Sistema de aire refrigerado. (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 40A Grupo moto-ventilador (pequeña velocidad) .(Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 40A Grupo moto-ventilador (gran velocidad) Relé grupo moto-ventilador (gran velocidad con refrigeración) (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 60A Grupo moto-ventilador (gran velocidad) Relé grupo moto-ventilador (gran velocidad con refrigeración) (Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT)
- 30A Bomba lavaparabrisas.
- 15A Faros y luces antiniebla.
- 15A Bocina - Mando de palanca en el volante.
- 15A Calculador control motor (secundario).
- 10A Luz de cruce derecha.
- 10A Luz de cruce izquierda.
- 7.5A Alimentación calculador control motor - Transpondedor.
- 10A Calculador control motor (primario).
- 7.5A Calculador control motor - Transpondedor.
- 7.5A Compresor refrigeración.
- 30A PTC.
- 15A Bomba de carburante.
- 20A Calculador control motor (primario).
- 10A Caja de cambios automática.
- 15A Caja da cambios automática.
- 15A Luces de carretera izquierda y derecha.
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar
- Sin identificar

Caja de fusibles lado izquierdo

Caja de fusibles lado izquierdo
N°ADescripción
- Sin datos
- Sin datos
- Sin datos
- Sin datos
12 5A Luces de posición delantera derecha y trasera derecha.
13 5A Luces de posición delantera izquierda y trasera izquierda.
24 5A Luz matrícula y enganche de remolque Testigo de luces de posición Mando de luces.
25 7.5A Autorradio.
26 7.5A Luces de stop.
27 7.5A Retrovisores eléctricos Regulador de velocidad Teléfono Cronotacógrafo - Telemando - Alarma.
31 10A Luces de marcha atrás - Relé antiniebla delantero - Relé climatización - Relé retrovisores térmicos - Relé luneta trasera térmica - Toma 12 Voltios.
32 15A Autorradio.
33 7.5A Luz antiniebla trasera.
35 7.5A ABI - Mandos de los elevalunas eléctricos.
37 10A Combinado.
39 10A Iluminación interior - Toma diagnosis EOBD.
42 7.5A Sistema ABS.
43 20A Bomba lavaparabrisas.
44 15A Encendedor de cigarrillos.
49 20A Bomba lavafaros.
50 7.5A Airbags.
51 10A PCA (Minibús).
52 20A Toma de corriente delantera.
53 10A Intermitentes - Luces de emergencia - Combinado.
55 30A Ventilador eléctrico habitáculo - Central Webasto - Ventilación calefacción/refrigeración - Ventilación calefacción Webasto - Alimentación Webasto.

Caja de fusibles lado derecho

Caja de fusibles lado derecho
N°ADescripción
- Sin datos
- Sin datos
- Sin datos
- Sin datos
- Sin datos
- Sin datos
34 10A Cronotacógrafo - Teléfono - Alarma - Telemando - Mando climatización.
38 20A Sin uso
40 15A Luneta trasera térmica derecha.
41 10A Retrovisores térmicos exteriores.
45 15A Asiento térmico conductor.
47 20A Elevalunas puerta delantera izquierda (ABI).
48 20A Elevalunas puerta derecha (ABI).
54 15A Luneta trasera térmica izquierda.
56 30A Climatización suplementaria.
57 15A Ventilación calefacción suplementaria.
58 5A Conmutador Webasto.
59 15A Alimentación refrigeración.
60 10A Alarma.
61 15A Grupo Webasto.
63 20A Sin uso
64 20A Toma de corriente trasera - Ventilación aspiración (versión Minibús).
65 10A Toma para equipamientos específicos.
