FUSIBLES PANEL DE INSTRUMENTOS LADO CONDUCTOR
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 12 | 7.5A | Luz de cruce derecha | |
| 13 | 7.5A | Luz de cruce izquierda - Corrector de faros | |
| 31 | 7.5A | Alimentación relés | |
| 32 | 10A | Luz interior minibús - Luz emergencia | |
| 33 | 15A | Toma 12 V trasera | |
| 34 | - | No utilizado | |
| 35 | 7.5A | Luces de marcha atrás - Sonda presencia de agua en el gasoil | |
| 36 | 15A | Cajetín bloqueo/desbloqueo de las puertas | |
| 37 | 7.5A | Contactor luces de stop - Tercer piloto stop - Combinado | |
| 38 | 10A | Relés interiores | |
| 39 | 10A | Autorradio - Toma diagnosis - Sirena alarma - Mandos calefacción adicional programable - Mandos aire acondicionado - Cronotacógrafo | |
| 40 | 15A | Deshelado: luneta trasera (a la izquierda), retrovisor (conductor) | |
| 41 | 15A | Deshelado: luneta trasera (a la derecha), retrovisor (pasajero) | |
| 42 | 7.5A | Calculador y sensor ABS - Sensor ESP - Contactor luces de stop | |
| 43 | 30A | Motor limpialuneta | |
| 44 | 20A | Encendedor de cigarrillos - Toma 12 V delantera | |
| 45 | 7.5A | Mandos elevalunas y retrovisores (lado conductor) - Elevalunas pasajero | |
| 46 | - | No utilizado | |
| 47 | 20A | Motor elevalunas conductor | |
| 48 | 20A | Motor elevalunas pasajero | |
| 49 | 7.5A | Sensor de lluvia/luminosidad - Autorradio - Motor elevalunas conductor - Alarma - Mandos puesto de conducción | |
| 50 | 7.5A | Cajetín airbags y pretensores | |
| 51 | 7.5A | Cronotacógrafo - Regulador de velocidad - Mandos del aire acondicionado | |
| 52 | 7.5A | Relés habitáculo | |
| 53 | 7.5A | Combinado - Luces antiniebla traseras |
FUSIBLES MONTANTE PASAJERO
| N° | A | Descripción | |
|---|---|---|---|
| 54 | - | No utilizado | |
| 55 | 15A | Asientos térmicos | |
| 56 | 15A | Toma 12 V trasera - Encendedor de cigarrillos | |
| 57 | 10A | Motor ventilación/calefacción debajo del asiento conductor | |
| 58 | 10A | Indicadores de dirección | |
| 59 | 7.5A | Suspensión neumática | |
| 60 | - | No utilizado | |
| 61 | - | No utilizado | |
| 62 | - | No utilizado | |
| 63 | 10A | Conmutador calefacción adicional programable | |
| 64 | - | No utilizado | |
| 65 | 30A | Pulsador trasero |

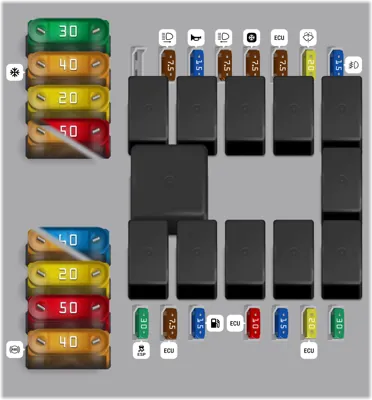

FUSIBLES EN EL MOTOR
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Alimentación bomba ABS/ESP | |
| - | 50A | Cajetín precalentamiento gasoil | |
| - | 30A | Contactor antirrobo | |
| - | 20A | Calentador calefacción adicional programable | |
| - | 20A | Relés mandos calefacción adicional programable | |
| - | 40A | Grupo motoventilador (gran velocidad) | |
| - | 60A | Grupo motoventilador (gran velocidad) | |
| - | 40A | Grupo motoventilador (pequeña velocidad) | |
| - | 50A | Grupo motoventilador (pequeña velocidad) | |
| - | 40A | Aire acondicionado | |
| - | 20A | Bomba lavaparabrisas | |
| - | 15A | Bocina | |
| - | 15A | Cajetín y relé precalentamiento gasoil | |
| - | 7.5A | Luz de carretera derecha | |
| - | 7.5A | Luz de carretera izquierda | |
| - | 7.5A | Calculador motor | |
| - | 10A | Calculador motor | |
| - | 7.5A | Calculador motor | |
| - | 7.5A | Compresor aire acondicionado | |
| - | 30A | Bomba lavafaros | |
| - | 15A | Alimentación bomba carburante | |
| - | 20A | Calculador motor | |
| - | 30A | Alimentación electroválvulas ABS/ESP | |
| - | - | No utilizado | |
| - | 15A | Luces antiniebla delanteras |
