Panel de fusibles del lado izquierdo del tablero (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 12 | 7.5A | Faros de luz de cruce del lado derecho | |
| 13 | 7.5A | Faros de luz de cruce del lado izquierdo | |
| 31 | 5A | Relé del Procesador del Compartimento del Motor – Relé del Procesador del Tablero de Instrumentos (+ Llave) | |
| 32 | 7.5A | Iluminación del compartimento de pasajeros (+ batería) | |
| 33 | 7.5A | Sensor de monitoreo de batería en la versión “stop-start” (+ batería) | |
| 34 | 7.5A | Iluminación del compartimento de pasajeros del minibús, Luces de advertencia de peligro | |
| 36 | 10A | Sistema de audio, Controles de aire acondicionado, Alarma, Tacógrafo, Computadora de corte de batería, Programador de calefacción adicional (+ batería) | |
| 37 | 7.5A | Interruptor de luces de freno, Tercera luz de freno, Tablero de instrumentos (+ llave) | |
| 38 | 20A | Cierre centralizado de puertas (+ batería) | |
| 42 | 5A | Sensor y computadora ABS, Sensor ASR, Sensor DSC, Interruptor de luces de freno | |
| 43 | 20A | Motor del limpiaparabrisas (+ llave) | |
| 47 | 20A | Motor de la ventana eléctrica del lado del conductor | |
| 48 | 20A | Motor de la ventana eléctrica del lado del pasajero | |
| 49 | 5A | Computadora de asistencia de estacionamiento, Sistema de audio, Controles montados en el volante, Paneles de control central y lateral, Panel de control auxiliar, Computadora de corte de batería (+ llave) | |
| 50 | 7.5A | Computadora de airbags y pretensores | |
| 51 | 5A | Tacógrafo, Computadora de dirección asistida, Aire acondicionado, Luces de reversa, Sensor de agua del filtro de combustible diésel, Caudalímetro (+ llave) | |
| 53 | 7.5A | Tablero de instrumentos (+ batería) | |
| 90 | 7.5A | Faros de luz alta del lado izquierdo | |
| 91 | 7.5A | Faros de luz alta del lado derecho | |
| 92 | 7.5A | Antiniebla del lado izquierdo | |
| 93 | 7.5A | Antiniebla del lado derecho |
Panel de Fusibles del lado izquierdo del Tablero (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 12 | 7.5A | Faros de luz baja, derecho | |
| 13 | 7.5A | Faro de luz baja izquierdo - Control de rango de faros | |
| 31 | 7.5A | Relé de potencia | |
| 32 | 10A | Iluminación interior de minibús - Señales de emergencia | |
| 33 | 15A | Toma eléctrica trasera de 12V | |
| 35 | 7.5A | Luces de reversa - Sensor de agua diésel | |
| 36 | 20A | Unidad de control para desbloqueo/bloqueo de cerraduras de puertas | |
| 36 | 15A | Cierre centralizado - Batería | |
| 37 | 7.5A | Interruptor de luz de freno - Tercer luz de freno - Tablero de instrumentos | |
| 37 | 10A | Interruptor de luz de freno - Tercer luz de freno - Tablero de instrumentos | |
| 38 | 10A | Relés eléctricos | |
| 39 | 10A | Radio del coche - Toma de diagnóstico - Sirena de alarma - Controles programables de calefacción - Panel de control de aire acondicionado - Cronotacógrafo - Batería | |
| 40 | 15A | Calefaccionado: ventana trasera (lado izquierdo), espejo retrovisor (lado del conductor) | |
| 41 | 15A | Calefaccionado: ventana trasera (lado derecho), espejo retrovisor (lado del pasajero) | |
| 42 | 7.5A | Microprocesador y sensor ABS - Sensor ESP - Interruptor de luz de freno - Sensor ESR - Sensor DSC | |
| 43 | 30A | Motor del limpiaparabrisas | |
| 44 | 20A | Encendedor de cigarros - Toma eléctrica delantera de 12V | |
| 45 | 7.5A | Interruptor de Ventanas y Espejos Eléctricos (Lado del Conductor) - Ventana Eléctrica, Lado del Pasajero | |
| 47 | 20A | Motor de la ventana eléctrica del lado del conductor | |
| 48 | 20A | Motor de la ventana eléctrica del lado del pasajero | |
| 49 | 7.5A | Sensor de lluvia/luz - Radio del coche - Motor de la ventana eléctrica del lado del conductor -- Alarma antirrobo - Controles | |
| 50 | 7.5A | ECU para airbags y pretensores | |
| 51 | 7.5A | Cronotacógrafo - Controlador de velocidad - Panel de control de aire acondicionado | |
| 52 | 7.5A | Relé eléctrico interior | |
| 53 | 7.5A | Tablero de instrumentos - Luces antiniebla traseras |
Panel de fusibles del pilar de la puerta lado derecho
| N° | A | Descripción | |
|---|---|---|---|
| 55 | 15A | Asientos calefaccionados | |
| 56 | 15A | Toma de corriente de 12 V del pasajero trasero | |
| 57 | 10A | Calefacción adicional bajo el asiento | |
| 58 | 15A | Desempañador de la luneta trasera lado izquierdo | |
| 59 | 15A | Desempañador de la luneta trasera lado derecho | |
| 63 | 10A | Control de calefacción adicional del pasajero trasero | |
| 65 | 30A | Ventilador de calefacción adicional del pasajero trasero |

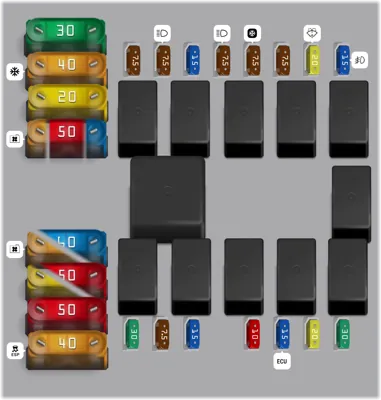

Caja de fusibles en el compartimiento del motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Unidad de suministro de energía del sistema ABS / ESP | |
| 2 | 50A | ECU para precalentamiento del motor diésel | |
| 3 | 30A | Contacto del bloqueo de encendido | |
| 4 | 20A | Quemador de calefacción programable | |
| 5 | 20A | Relé para controles del sistema de calefacción programable | |
| 5 | 50A | Relé para controles del sistema de calefacción programable | |
| 6 | 40A | Ventilador de enfriamiento (alta velocidad) | |
| 6 | 60A | Ventilador de enfriamiento (alta velocidad) | |
| 7 | 40A | Ventilador de enfriamiento (baja velocidad) | |
| 7 | 50A | Ventilador de enfriamiento (baja velocidad) | |
| 7 | 60A | Ventilador de enfriamiento (baja velocidad) | |
| 8 | 40A | Aire acondicionado | |
| 9 | 20A | Bomba del limpiaparabrisas | |
| 10 | 15A | Señal sonora | |
| 11 | 15A | ECU y relé para el sistema de precalentamiento diésel | |
| 14 | 7.5A | Faros de luz alta, derecho | |
| 15 | 7.5A | Faros de luz alta, izquierdo | |
| 16 | 7.5A | ECU del motor | |
| 17 | 10A | ECU del motor | |
| 18 | 7.5A | ECU del motor | |
| 19 | 7.5A | Compresor de aire acondicionado | |
| 20 | 30A | Bomba del limpiador de faros | |
| 21 | 15A | Circuito de suministro de energía de la bomba de combustible | |
| 22 | 20A | ECU del motor | |
| 23 | 30A | Circuito de suministro de energía para válvulas ABS / ESP | |
| 24 | 7.5A | Unidad de control de espejos | |
| 30 | 15A | Luces antiniebla delanteras |
Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Suministro de bomba ABS | |
| 2 | 50A | Unidad de precalentamiento diésel | |
| 3 | 30A | Interruptor de encendido - Arranque | |
| 4 | 40A | Calefactor diésel | |
| 5 | 20A | Ventilación del compartimiento de pasajeros con calefacción adicional programable (+ batería) | |
| 5 | 50A | Ventilación del compartimiento de pasajeros con calefacción adicional programable (+ batería) | |
| 6 | 40A | Unidad de ventilador de enfriamiento del compartimiento de pasajeros a velocidad máxima (+ batería) | |
| 6 | 60A | Unidad de ventilador de enfriamiento del compartimiento de pasajeros a velocidad máxima (+ batería) | |
| 7 | 40A | Unidad de ventilador de enfriamiento del compartimiento de pasajeros a velocidad mínima (+ batería) | |
| 7 | 50A | Unidad de ventilador de enfriamiento del compartimiento de pasajeros a velocidad mínima (+ batería) | |
| 7 | 60A | Unidad de ventilador de enfriamiento del compartimiento de pasajeros a velocidad mínima (+ batería) | |
| 8 | 40A | Unidad de ventilador de enfriamiento del compartimiento de pasajeros (+ llave) | |
| 9 | 15A | Toma de corriente trasera de 12 V (+ batería) | |
| 10 | 15A | Claxon | |
| 14 | 15A | Toma de corriente delantera de 12 V (+ batería) | |
| 15 | 15A | Encendedor de cigarrillos (+ batería) | |
| 19 | 7.5A | Compresor de aire acondicionado | |
| 20 | 30A | Bomba de lavado de parabrisas/limpiado de faros | |
| 21 | 15A | Suministro de bomba de combustible | |
| 23 | 30A | Válvulas solenoides ABS | |
| 24 | 7.5A | Panel de control auxiliar - Control y plegado de espejos retrovisores (+ llave) | |
| 30 | 15A | Desempañado de espejos retrovisores |
