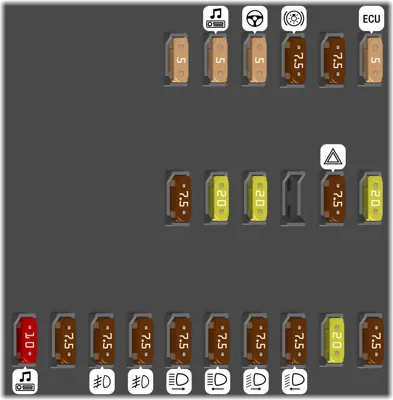

Fusibles en el salpicadero lado izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 12 | 7.5A | Luz de cruce derecha | |
| 13 | 7.5A | Luz de cruce izquierda | |
| 31 | 5A | Relé del calculador compartimento motor - Relé del calculador salpicadero (+ llave) | |
| 32 | 7.5A | Luz de habitáculo (+ baterÃa) | |
| 33 | 7.5A | Sensor de control de la baterÃa versión Stop & Start (+ baterÃa) | |
| 34 | 7.5A | Luz de habitáculo Minibús - Luces de emergencia | |
| 36 | 10A | Autorradio - Mandos del aire acondicionado - Alarma - Cronotacógrafo - Calculador corte baterÃa - Programador de la calefacción adicional (+ baterÃa) | |
| 37 | 7.5A | Contactor luces de freno - Tercera luz de ferno - Cuadro de a bordo (+ llave) | |
| 38 | 20A | Cierre centralizado de las puertas (+ positivo baterÃa) | |
| 42 | 5A | Calculador y sensor ABS - Sensor ASR - Captador CDS - Contactor luces de freno | |
| 43 | 20A | Motor de limpiaparabrisas (+ llave) | |
| 47 | 20A | Motor de elevalunas del conductor | |
| 48 | 20A | Motor de elevalunas del acompañante | |
| 49 | 5A | Calculador de ayuda al estacionamiento - Autorradio - Mandos en el volante - Pletinas central y lateral de mandos - Pletina auxiliar de mandos - Calculador corte baterÃa (+ llave) | |
| 50 | 7.5A | Calculador de airbags y pretensores | |
| 51 | 5A | Cronotacógrafo - Calculador de dirección asistida - Aire acondicionado - Luces de marcha atrás - Sensor de agua del filtro de gasoil - CaudalÃmetro (+ llave) | |
| 53 | 7.5A | Cuadro de a bordo (+ baterÃa) | |
| 89 | - | Inutilizado | |
| 90 | 7.5A | Luz de carretera izquierda | |
| 91 | 7.5A | Luz de carretera derecha | |
| 92 | 7.5A | Luz antiniebla izquierda | |
| 93 | 7.5A | Luz antiniebla derecha |
Fusibles en el montante del lado derecho
| N° | A | Descripción | |
|---|---|---|---|
| 54 | - | No utilizado | |
| 55 | 15A | Asientos térmicos | |
| 56 | 15A | Toma 12 V pasajeros traseros | |
| 57 | 10A | Calefacción adicional bajo el asiento | |
| 58 | 15A | Deshelado de la luneta trasera izquierda | |
| 59 | 15A | Desheladi de la luneta trasera derecha | |
| 60 | - | No utilizado | |
| 61 | - | No utilizado | |
| 62 | - | No utilizado | |
| 63 | 10A | Mando de calefacción adicional de los pasajeros traseros | |
| 64 | - | No utilizado | |
| 65 | 30A | Ventilador de la calefacción adicional de los pasajeros traseros |
Fusibles en el compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Alimentación bomba ABS | |
| - | 50A | CajetÃn precalentamiento gasoil | |
| - | 30A | Contactor antirrobo - Motor de arranque | |
| - | 40A | Calentador de gasoil | |
| - | 20A | Ventilación habitáculo con calefacción adicional programable (+ baterÃa) | |
| - | 50A | Ventilación habitáculo con calefacción adicional programable (+ baterÃa) | |
| - | 40A | Grupo motoventilador habitáculo velocidad máxima (+ baterÃa) | |
| - | 60A | Grupo motoventilador habitáculo velocidad máxima (+ baterÃa) | |
| - | 40A | Grupo motoventilador habitáculo velocidad mÃnima (+ baterÃa) | |
| - | 50A | Grupo motoventilador habitáculo velocidad mÃnima (+ baterÃa) | |
| - | 60A | Grupo motoventilador habitáculo velocidad mÃnima (+ baterÃa) | |
| - | 40A | Grupo motoventilador de habitáculo (+ llave) | |
| - | 15A | Toma de 12 V trasera (+ baterÃa) | |
| - | 15A | Claxon | |
| - | - | Inutilizado | |
| - | 15A | Toma de 12 V delantera (+ baterÃa) | |
| - | 15A | Encendedor (+ baterÃa) | |
| - | - | Inutilizado | |
| - | - | Inutilizado | |
| - | 7.5A | Calculador de control motor (+ baterÃa) | |
| - | 7.5A | Compresor de aire acondicionado | |
| - | 30A | Bomba limpiaparabrisas/lavafaros | |
| - | 15A | Alimentación bomba de carburante | |
| - | - | Inutilizado | |
| - | 30A | Electroválvula ABS | |
| - | 7.5A | Pletina auxiliar de mandos - Accionamiento y pliegue de los retrovisores exteriores (+ llave) | |
| - | 15A | Deshelado de los retrovisores exteriores |
