Compartimento del motor

N°	A	Descripción
-		Compresor de aire acondicionado
-		ABS ASR/TCS
-		Ventilador de refrigerante
-		Bomba de aire
-		Ventilador de refrigerante #2
-		Luces antiniebla
-		Ventilador de refrigerante #3
1	5A	(ABS IGN) Módulo ABS, Relé ABS-ASR/TCS
2	15A	(ACTUATORS) Válvula de recirculación de gases de escape (EGR), Válvula solenoide de purga del depósito de EVAP (V8, VIN P), Módulo de control del tren motriz (PCM) (V6, VIN K)
3	15A	(L HDLP DR) Módulo de las puertas de los faros
4	15A	(R HDLP DR) Módulo de las puertas de los faros
5	20A	(ABS VALVE) Solenoides de la válvula de presión de frenos ABS
6	5A	(ABS BAT) Módulo de control electrónico de frenos (EBCM), o Módulo de control electrónico de frenos/tracción (EBTCM)
7	20A	(A/P - FAN) Relés de los ventiladores de refrigerante, Relé de la bomba de aire
8	20A	(HORN) Relé de la bocina
9	15A	(INJECTOR) Inyectores de combustible
10	20A	(ENG SENSOR) Sensores de oxígeno calefaccionados, Sensor de flujo de masa de aire, Interruptor de freno (TCC), Solenoide de bloqueo de reversa, Solenoide de omisión de cambio
11	10A	(IGNITION) Bobina de encendido, Sensor de posición del cigüeñal, Módulo de control de encendido electrónico
12	15A	(A/C-CRUISE) Módulo de control de crucero, Relé del compresor de aire acondicionado, Interruptores de control de crucero de la palanca multifunción, Interruptor de liberación de crucero por anticipación del embrague, Interruptor de freno de liberación de crucero

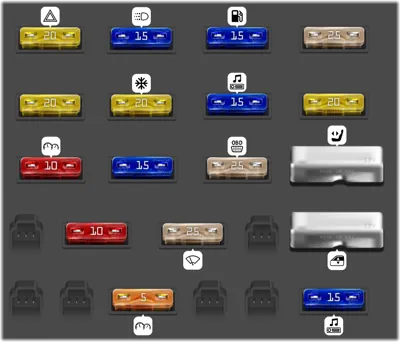

Tablero de instrumentos

N°	A	Descripción
1	20A	(STOP/HAZARD) Destellador de emergencia, conjunto del interruptor de freno
2	15A	(TURN B-U) Interruptor de control de tracción, interruptor de rango de transmisión, interruptor de luces de reversa, destellador de giro, módulo de luces de conducción diurna (DRL)
3	15A	(PCM BAT) Módulo de control del tren motriz (PCM), relé de la bomba de combustible
4	25A	(RADIO ACCY) Antena eléctrica de radio, cargador remoto de discos compactos
5	20A	(TAIL LTS) Módulo de luces de conducción diurna (DRL), interruptor de faros
6	20A	(HVAC) Interruptor selector de HVAC, temporizador/relé del desempañador trasero, interruptor del desempañador trasero
7	15A	(PWR ACCY) Relé de luces de estacionamiento, relé de liberación de la escotilla, interruptor de espejos eléctricos, radio, sensor de choque, tablero de instrumentos
8	20A	(COURTESY) Módulo de control de la carrocería (BCM)
9	10A	(GAGES) Módulo de control de la carrocería (BCM), conjunto del interruptor de freno, tablero de instrumentos, módulo de luces de conducción diurna (DRL)
10	15A	(AIR BAG) Módulo de reserva de energía de diagnóstico de sujeción inflable (SDM)
11	25A	(CIGAR/ACCY) Encendedor de cigarrillos, conector de enlace de datos (DLC), cable de accesorio auxiliar
12		(DEFOG/SEATS) Temporizador/relé del desempañador trasero, asientos eléctricos
13	10A	(PCM IGN) Módulo de control del tren motriz (PCM), interruptor de vacío de purga del cartucho EVAP, válvula de purga del cartucho EVAP, transmisión
14	25A	(WIPER/WASHER) Conjunto del motor del limpiaparabrisas, interruptor del limpiaparabrisas/lavaparabrisas
15		(WINDOWS) Interruptor de ventanas eléctricas (derecha, izquierda), módulo de control de ventanas eléctricas, interruptor de capota convertible
16	5A	(IP DIMMER) Lámpara de iluminación de puerta (izquierda, derecha), interruptor de faros, interruptor de faros antiniebla, tablero de instrumentos, conjunto de control de aire acondicionado, lámpara de iluminación PRNDL, lámpara del cenicero, radio, controles de radio en el volante, interruptor de capota convertible, interruptor de control de tracción
17	15A	(RADIO) Módulo de control de la carrocería (BCM), radio, controles de radio en el volante
