Pontiac Grand Am / Fusibles 2001

Bloque de Fusibles del Tablero de Instrumentos -- Lado del Conductor

Bloque de Fusibles del Tablero de Instrumentos -- Lado del Conductor
N°ADescripción
- Asientos eléctricos
- Relé del maletero
- Relé de desbloqueo de puertas
- Relé de cierre de puertas
- Relé de desbloqueo de puerta del conductor
4 25A Motor del limpiaparabrisas, Bomba de lavado
5 20A Relé/Motor de liberación del maletero, Amplificador de audio/RFA
6 10A Luces de señal de giro
7 10A Espejos eléctricos
8 10A Bolsas de aire
9 10A PCM
10 10A Computadora de carrocería (BFC)
11 15A Motores de cierre de puertas
12 10A Tablero, Computadora de carrocería (BFC)
13 20A Luces de freno
14 15A Luces de emergencia
15 10A Cabezal de HVAC, Tablero, Conector de enlace de datos

Bloque de Fusibles del Tablero de Instrumentos -- Lado del Pasajero

Bloque de Fusibles del Tablero de Instrumentos -- Lado del Pasajero
N°ADescripción
- Ventanas Eléctricas
- Luces Antiniebla
3 Atenuación de Luces Interiores
4 Luces del Control de Crucero en el Volante
5 Interruptores del Control de Crucero en el Volante
6 Motor del Ventilador de Calefacción y Aire Acondicionado (HVAC)
7 Control de Crucero
8 Luces Antiniebla
9 Luces de Cortesía Interiores
10 Radio
11 Techo Solar Eléctrico

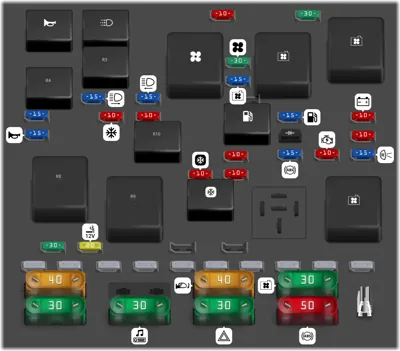

Bloque de Fusibles del Compartimento del Motor

Bloque de Fusibles del Compartimento del Motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Claxon
- Luces de circulación diurna (DRL)
- Control automático de luces
- Control automático de luces
- Ventilador HVAC (Control de clima)
- Ventilador de enfriamiento #2
- Ventilador de enfriamiento
- Desempañador trasero
- Bomba de combustible
- Compresor de aire acondicionado
- Ventilador de enfriamiento #1
1 10A CRACK
2 30A Tierra del ventilador de enfriamiento #2
3 30A Ventilador HVAC (Control de clima)
4 15A Ventilador de enfriamiento #2
6 15A Faro izquierdo
7 10A Válvula de ventilación del canister, Sensores de oxígeno del escape
8 15A Faro derecho
9 10A Sistema de control de clima, Aire acondicionado
10 15A Luces de estacionamiento
11 15A Claxon
12 10A Compresor de aire acondicionado, Módulo de Control de Funciones de Carrocería
13 10A Módulo de Control del Tren Motriz (PCM)
14 10A Transmisión automática
15 15A Bomba de combustible, Inyectores
17 15A Frenos antibloqueo (ABS), Dirección asistida
18 10A Sistema de encendido
19 15A Luces de reversa, Sistema de control de bloqueo de cambio de transmisión automática
20 10A Módulo de Control del Tren Motriz
21 10A Generador
22 30A Desempañador trasero
23 20A Tomas de corriente accesorias, Encendedor de cigarrillos
26 Portafusibles de repuesto
27 Portafusibles de repuesto
28 Portafusibles de repuesto
29 Portafusibles de repuesto
30 Portafusibles de repuesto
31 Portafusibles de repuesto
32 Portafusibles de repuesto
33 Portafusibles de repuesto
34 Portafusibles de repuesto
35 Portafusibles de repuesto
36 40A Interruptor de encendido
38 40A Centro Eléctrico Izquierdo-Asientos eléctricos, Espejos eléctricos, Cerraduras de puertas, Liberación de cajuela, Amplificador de audio, Control remoto de cerradura
39 30A Ventilador de enfriamiento #1
40 30A Interruptor de encendido
41 30A Centro Eléctrico Derecho-Luces antiniebla, Radio, Módulo de Control de Funciones de Carrocería, Luces interiores
42 30A Centro Eléctrico Izquierdo-Luces de freno, Luces de emergencia, Módulo de Control de Funciones de Carrocería, Tablero de instrumentos, Sistema de control de clima
43 50A Frenos antibloqueo
