Pontiac Grand Am / Fusibles 2004

Bloque de fusibles del tablero de instrumentos (Lado del conductor)

Bloque de fusibles del tablero de instrumentos (Lado del conductor)
N°ADescripción
- Asientos eléctricos
- Relé del maletero
- Relé de desbloqueo de puertas
- Relé de bloqueo de puertas
- Relé de desbloqueo de la puerta del conductor
1 Reinicio de ACEITE/NEUMÁTICOS
2 Interruptor de RADIO
3 Accesorios de RADIO
4 25A Motor del limpiaparabrisas, bomba del lavaparabrisas
5 20A Relé/motor de apertura del maletero, amplificador de audio/RFA
6 10A Luces direccionales
7 10A Espejos eléctricos
8 10A Bolsas de aire
9 10A Módulo de control de potencia (PCM)
10 10A Computadora de la carrocería (BFC)
11 15A Motores de los seguros de las puertas
12 10A Tablero de instrumentos, computadora de la carrocería (BFC)
13 20A Luces de freno
14 15A Luces de advertencia (Hazard)
15 10A Cabezal de aire acondicionado, tablero de instrumentos, conector de enlace de datos

Bloque de fusibles del tablero de instrumentos (Lado del pasajero)

Bloque de fusibles del tablero de instrumentos (Lado del pasajero)
N°ADescripción
- Ventanas eléctricas
- Faros de niebla
3 Atenuación de luces interiores
4 Lámparas de los interruptores de control de crucero del volante
5 Interruptores de control de crucero del volante
6 Motor del soplador de HVAC
7 Control de crucero
8 Faros de niebla
9 Luces de cortesía interiores
10 Radio, Radio satelital XM TM/DAB
11 Quemacocos eléctrico

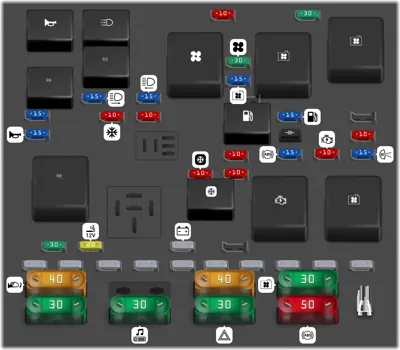

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Extractor de fusibles para mini fusibles
- Claxon
- Luces de conducción diurna (DRL)
- Sistema de faros automáticos
- Sistema de faros automáticos
- Soplador de HVAC (control de clima)
- Ventilador de enfriamiento #2
- Ventilador de enfriamiento
- Desempañador trasero
- Bomba de combustible
- Compresor de aire acondicionado
- Arrancador (solo V6)
- Ventilador de enfriamiento #1
1 10A Arranque (solo V6)
2 30A Tierra del ventilador de enfriamiento #2
3 30A Soplador de HVAC (control de clima)
4 15A Ventilador de enfriamiento #2
6 15A Faro izquierdo
7 10A Válvula de ventilación del cánister, sensores de oxígeno de escape
8 15A Faro derecho
9 10A Sistema de control de clima, aire acondicionado
10 15A Luces de estacionamiento
11 15A Claxon
12 10A Compresor de aire acondicionado, módulo de control de funciones de la carrocería
13 10A Módulo de control del tren motriz (PCM)
14 10A Transeje automático
15 15A Bomba de combustible, inyectores
17 15A Frenos antibloqueo (ABS)
18 10A Sistema de encendido
19 15A Luces de reversa, interbloqueo de cambio de transeje de freno
20 10A PCM
22 30A Desempañador trasero
23 20A Tomas de corriente de accesorios, encendedor de cigarrillos
24 Generador
26 Soporte de fusible de repuesto
27 Soporte de fusible de repuesto
28 Soporte de fusible de repuesto
29 Soporte de fusible de repuesto
30 Soporte de fusible de repuesto
31 Soporte de fusible de repuesto
32 Soporte de fusible de repuesto
33 Soporte de fusible de repuesto
34 Soporte de fusible de repuesto
35 Soporte de fusible de repuesto
36 40A Centro eléctrico izquierdo: asientos eléctricos, espejos eléctricos, seguros de puertas, liberación de cajuela, amplificador de audio, entrada remota sin llave
38 40A Interruptor de encendido
39 30A Ventilador de enfriamiento #1
40 30A Interruptor de encendido
41 30A Centro eléctrico derecho: faros de niebla, radio, módulo de control de funciones de la carrocería, luces interiores
42 30A Centro eléctrico izquierdo: luces de freno, luces de advertencia, módulo de control de funciones de la carrocería, tablero de instrumentos, sistema de control de clima
43 50A Frenos antibloqueo
