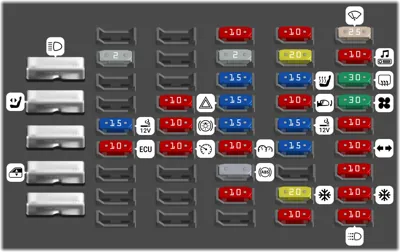

Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Faros delanteros | ||
| - | Asiento eléctrico, soporte lumbar eléctrico | ||
| - | Ventanillas eléctricas | ||
| - | 10A | Módulo Mall -- Programa | |
| - | 10A | Módulo Mall | |
| - | 25A | Limpiaparabrisas | |
| - | 2A | Iluminación del volante | |
| - | 2A | Control del volante | |
| - | 20A | Quemacocos | |
| - | 10A | Radio, Antena | |
| - | 15A | Módulo Mall -- Seguros eléctricos | |
| - | 15A | Asientos calefaccionados, soporte lumbar eléctrico | |
| - | 30A | Desempañador trasero | |
| - | 10A | Energía para accesorios retenida, Módulo Mall | |
| - | 15A | Luces de advertencia | |
| - | 10A | Espejos eléctricos | |
| - | 30A | Soplador de aire acondicionado -- Alto | |
| - | 15A | Encendedor de cigarrillos, ALDL, toma de corriente auxiliar de la consola de piso | |
| - | 10A | Módulo Mall -- Luces interiores | |
| - | 15A | Luz de freno | |
| - | 15A | Energía auxiliar, consola de techo | |
| - | 10A | Cambiador de CD | |
| - | 10A | ECM | |
| - | 10A | Control de crucero | |
| - | 10A | Campana/Módulo Mall, tablero de instrumentos, computadora de viaje, pantalla de visualización frontal, interbloqueo de cambio de freno-transeje | |
| - | 15A | Sistema de sujeción inflable suplementario (Bolsa de aire) | |
| - | 10A | Direccionales | |
| - | Frenos antibloqueo | ||
| - | 10A | PRNDL. Interbloqueo de cambio de freno-transeje | |
| - | 10A | Encendido de caída de potencia | |
| - | 20A | Control del soplador. aire acondicionado | |
| - | 10A | Desempañador trasero. aire acondicionado, centro de información del conductor, luces de conducción diurna, asientos calefaccionados | |
| - | 10A | Solenoide de ventilación del cartucho | |
| - | 10A | Luces de conducción diurna | |
| - | No identificado | ||
| - | No identificado | ||
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | - | No identificado |
Centro Eléctrico Bajo el Capó -- Lado del Pasajero
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Ventilador de Enfriamiento | ||
| - | Ventilador de Enfriamiento 2 | ||
| - | Encendido Principal | ||
| - | Ventilador de Enfriamiento l | ||
| - | Control de Velocidad de Bomba de Combustible [SOLO SOBREALIMENTADOR] | ||
| - | Bomba de Combustible | ||
| - | Embrague de aire acondicionado | ||
| - | Claxon | ||
| - | Faro de Niebla | ||
| 1 | 30A | Ventilador de Enfriamiento 2 | |
| 3 | 60A | Faros | |
| 4 | 60A | Batería Principal 2 | |
| 5 | 40A | Encendido Principal I | |
| 6 | 30A | Ventilador de Enfriamiento 1 | |
| 7 | 60A | Batería Principal 1 | |
| 8 | 60A | Encendido Principal 2 | |
| 9 | 10A | Apertura de Cajuela, Luces de Reversa | |
| 10 | 10A | Transeje Automático: Habilitación, Interruptor, Cambio, PWM | |
| 11 | 15A | Bomba de Combustible | |
| 12 | 10A | Embrague de aire acondicionado, Encendido de ABS | |
| 13 | 10A | Inyectores de Combustible | |
| 14 | 15A | MAF, Sensores Calefaccionados, Purga de Canister, Solenoide de Refuerzo | |
| 15 | 15A | Módulo de Encendido | |
| 16 | Diodo de Embrague de aire acondicionado | ||
| 17 | 20A | Módulo de Campana/Mall, Luces Traseras, Luces de Estacionamiento, Luces de Marcador Lateral, Luces Atenuables | |
| 19 | Fusible de Repuesto | ||
| 20 | 10A | ECM/PCM | |
| 21 | Fusible de Repuesto | ||
| 22 | 10A | Faros de Niebla | |
| 23 | 15A | Claxon | |
| 24 | 10A | Radio, Entrada sin Llave, Sensor de Choque de Robo, Computadora de Viaje, Módulo de aire acondicionado, Módulo ABS, LED de Seguridad | |
| 25 | 10A | Sensor de Alternador | |
| 26 | Fusible de Repuesto | ||
| 27 | Fusible de Repuesto | ||
| 28 | Fusible de Repuesto | ||
| 29 | Fusible de Repuesto | ||
| 30 | Fusible de Repuesto | ||
| 31 | Fusible de Repuesto |
