Pontiac Grand Prix / Fusibles 1999

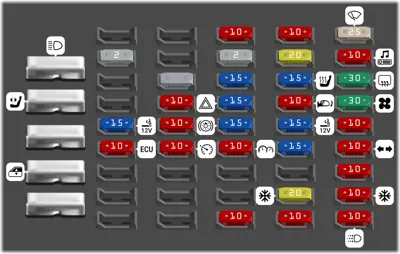

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
1 No identificado
2 2A Iluminación del volante
3 No identificado
4 No identificado
5 15A Encendedor de cigarrillos, ALDL, toma de corriente auxiliar de la consola de piso
6 10A Módulo de control electrónico
7 No identificado
8 No identificado
9 No identificado
10 No identificado
11 No identificado
12 Amplificador Bose
13 10A Energía de accesorios retenida
14 10A Módulo Mall -- Luces interiores
15 10A Control de crucero
16 No identificado
17 No identificado
18 No identificado
19 10A Módulo Mall -- Programa
20 2A Control del volante
21 15A Módulo Mall -- Seguros eléctricos
22 15A Luces de advertencia
23 15A Luz de freno
24 10A Campana/Módulo Mall, tablero de instrumentos, computadora de viaje, pantalla de visualización frontal, interbloqueo de cambio de freno-transeje
25 No identificado
26 No identificado
27 10A Encendido de toma de corriente
28 10A Módulo Mall
29 20A Quemacocos
30 15A Asientos calefaccionados, soporte lumbar eléctrico
31 10A Espejos eléctricos
32 15A Energía auxiliar, consola de techo
33 15A Sistema de sujeción inflable suplementario (Airbag)
34 No identificado
35 20A Control del soplador, aire acondicionado
36 10A Solenoide de ventilación del depósito
37 25A Limpiaparabrisas
38 10A Radio, Antena
39 30A Desempañador trasero
40 30A Soplador de aire acondicionado -- Alto
41 10A Cambiador de CD
42 10A Luz de giro
43 10A PRNDL, interbloqueo de cambio de freno-transeje
44 10A Desempañador trasero, aire acondicionado, centro de información del conductor, luces de conducción diurna, asientos calefaccionados
45 10A Luces de conducción diurna
46 Faros delanteros
47 Asiento eléctrico, soporte lumbar eléctrico
48 No identificado
49 Ventanillas eléctricas
50 No identificado

Centro eléctrico bajo el capó -- Lado del pasajero

Centro eléctrico bajo el capó -- Lado del pasajero
N°ADescripción
- Diodo del embrague del aire acondicionado
1 30A Ventilador de enfriamiento 2
2 Repuesto
3 60A Faros delanteros
4 60A Batería principal 2
5 40A Encendido principal 1
6 30A Ventilador de enfriamiento 1
7 60A Batería principal 1
8 60A Encendido principal 2
9 Ventilador de enfriamiento
10 Ventilador de enfriamiento 2
11 Encendido principal
12 Ventilador de enfriamiento 1
13 Embrague del aire acondicionado
14 Bomba de combustible
15 Control de velocidad de la bomba de combustible
16 Claxon
17 Faro de niebla
18 10A Inyección de combustible
19 Repuesto
20 Repuesto
21 15A Flujo de masa de aire (MAF), sensores calefaccionados, purga del depósito, solenoide de refuerzo
22 Repuesto
23 Repuesto
24 Repuesto
25 15A Módulo de encendido
26 Repuesto
27 10A Apertura del maletero, luces de reversa
28 10A Embrague de aire acondicionado, encendido de ABS
29 10A Radio, entrada remota sin llave, antirrobo, sensor de choque, computadora de viaje, módulo HVAC, módulo del sistema de frenos antibloqueo, LED de seguridad
30 10A Sensor del alternador
31 10A Embrague del convertidor de par (TCC)
32 15A Bomba de combustible
33 10A Módulo de control electrónico/Módulo de control del tren motriz
34 Repuesto
35 10A Faros de niebla
36 15A Claxon
37 20A Módulo de campana/Mall, luces traseras, luces de estacionamiento, luces de posición laterales, luces atenuables
38 Fusible de repuesto
39 Faros de niebla
40 Repuesto
