Pontiac Grand Prix / Fusibles 2001

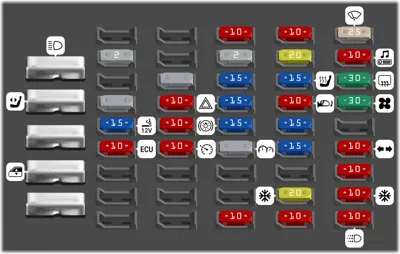

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
1 Faros
2 Asiento eléctrico, Soporte lumbar eléctrico
3 En blanco
4 Ventanillas eléctricas
5 En blanco
6 En blanco
7 2A Iluminación del volante
8 En blanco
9 Sistema de seguridad R PASS-Key III
10 15A Encendedor de cigarrillos, ALDL, Toma de corriente de la consola de piso
11 10A Módulo de control electrónico
12 En blanco
13 En blanco
14 En blanco
15 En blanco
16 En blanco
17 Amplificador Bose
18 10A Energía de accesorios retenida
19 10A Módulo Mall -- Luces interiores
20 10A Control de crucero
21 En blanco
22 En blanco
23 En blanco
24 10A Módulo Mall -- Programa
25 2A Control del volante
26 15A Módulo Mall -- Seguros eléctricos
27 15A Luces de advertencia
28 15A Luz de freno
29 Campana/Módulo Mall, Tablero de instrumentos, Computadora de viaje, Pantalla de visualización frontal, Control de bloqueo de cambio de transeje automático
30 En blanco
31 En blanco
32 10A Encendido de caída de potencia
33 10A Módulo Mall
34 20A Quemacocos
35 15A Asientos calefaccionados, Soporte lumbar eléctrico
36 10A Espejos eléctricos
37 15A Sistema OnStar R
38 15A Sistema de sujeción inflable suplementario (Bolsa de aire)
39 En blanco
40 20A Control del soplador, aire acondicionado
41 10A Solenoide de ventilación del cartucho
42 25A Limpiaparabrisas
43 10A Radio
44 30A Desempañador trasero
45 30A Soplador de aire acondicionado -- Alto
46 - En blanco
47 10A Direccional
48 10A Control de bloqueo de cambio de transeje automático
49 10A Desempañador trasero, aire acondicionado, Centro de información del conductor, Luces de conducción diurna, Asientos calefaccionados
50 10A Luces de conducción diurna

Centro eléctrico bajo el capó -- Lado del pasajero

Centro eléctrico bajo el capó -- Lado del pasajero
N°ADescripción
- Diodo del embrague del aire acondicionado
1 30A Ventilador de enfriamiento 2
2 Repuesto
3 60A Faros
4 60A Batería principal 2
5 40A Encendido principal 1
6 30A Ventilador de enfriamiento 1
7 60A Batería principal 1
8 60A Encendido principal 2
9 Ventilador de enfriamiento
10 Ventilador de enfriamiento 2
11 Encendido principal
12 Ventilador de enfriamiento 1
13 Embrague del aire acondicionado
14 Bomba de combustible
15 Control de velocidad de la bomba de combustible
16 Claxon
17 Faro de niebla
18 10A Inyección de combustible
19 Repuesto
20 Repuesto
21 15A Flujo de masa de aire (MAF), sensores calefaccionados, purga del depósito, solenoide de refuerzo
22 Repuesto
23 Repuesto
24 Repuesto
25 15A Módulo de encendido
26 Repuesto
27 10A Apertura del maletero, luces de reversa
28 10A Embrague de aire acondicionado, encendido de ABS
29 10A Entrada remota sin llave, antirrobo, sensor de choque, computadora de viaje, módulo HVAC, LED de seguridad
30 10A Sensor del alternador
31 10A Embrague del convertidor de par (TCC)
32 15A Bomba de combustible
33 10A Módulo de control electrónico/Módulo de control del tren motriz
34 Repuesto
35 10A Faros de niebla
36 15A Claxon
37 20A Módulo de campana/Mall, luces traseras, luces de estacionamiento, luces de posición laterales, luces atenuables
38 Fusible de repuesto
39 Bomba de aire
40 Repuesto
